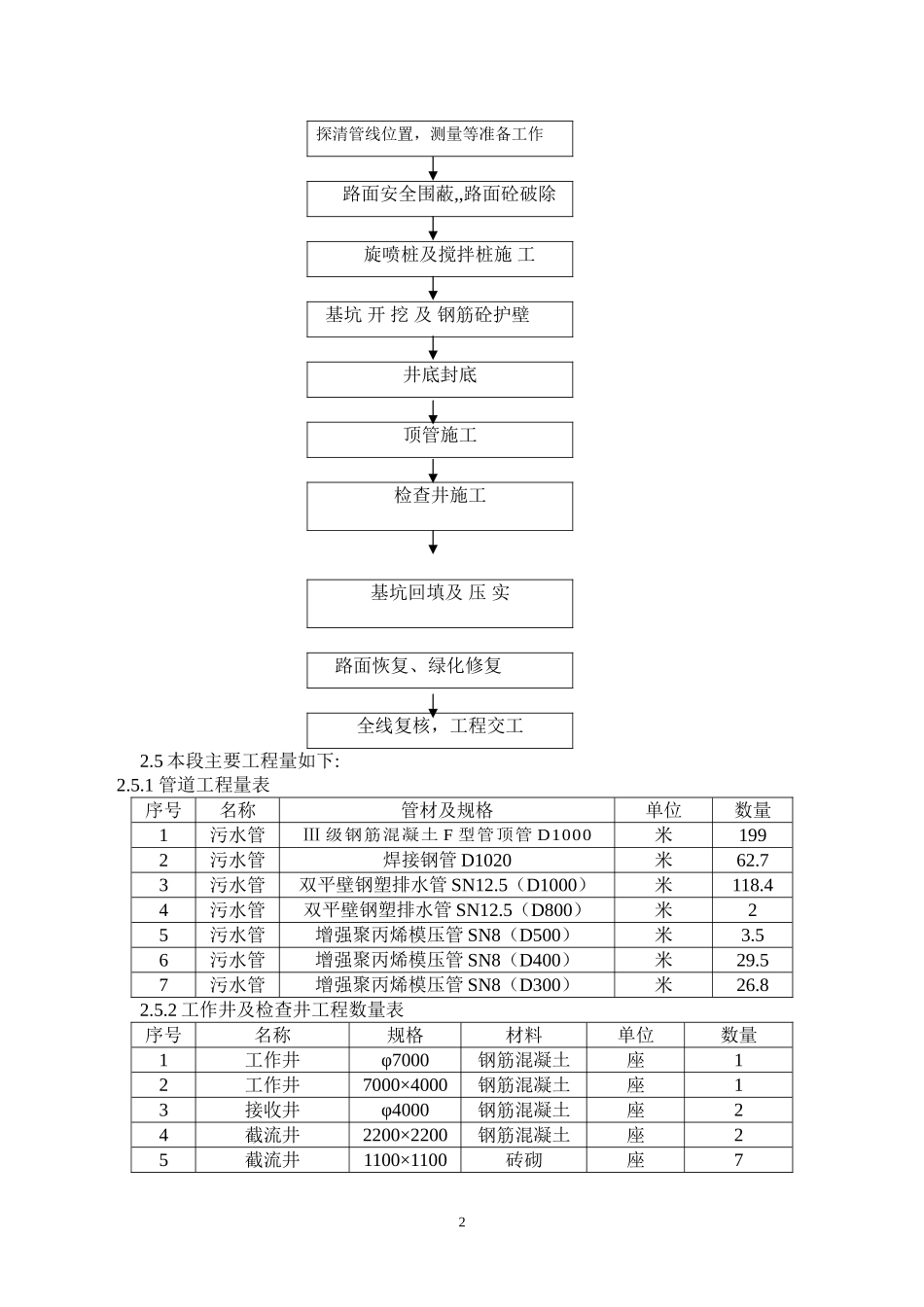

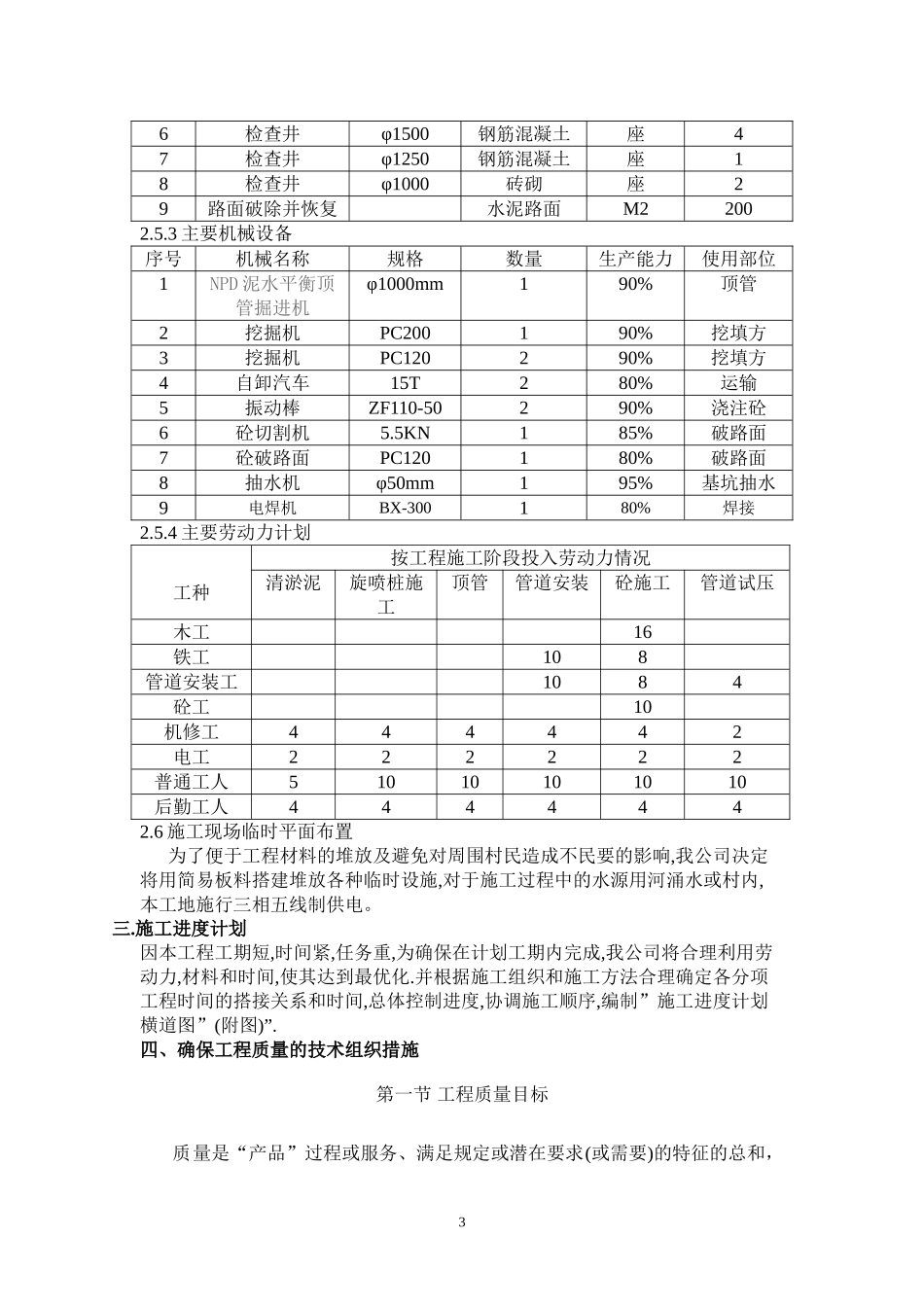

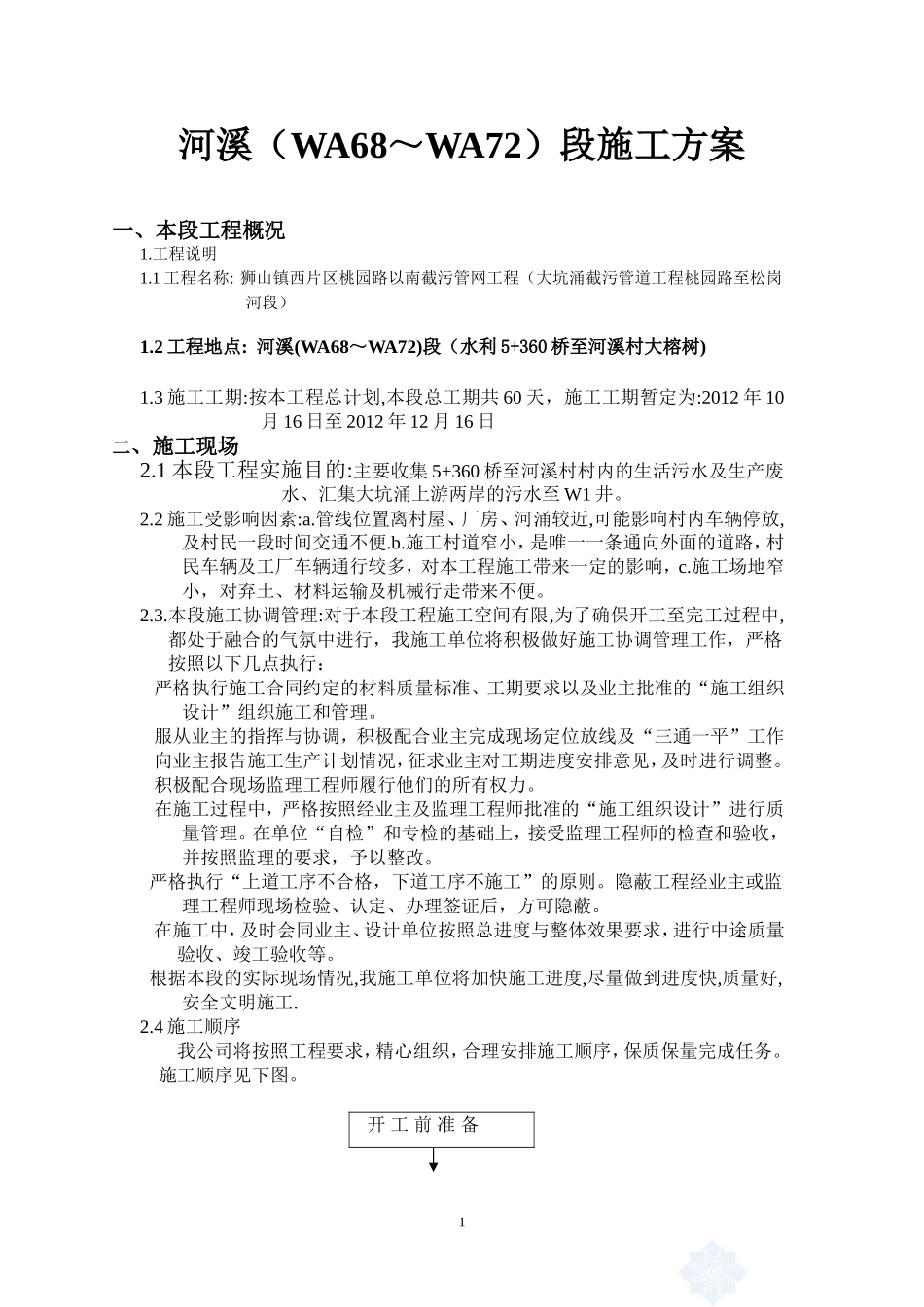

河溪(WA68~WA72)段施工方案一、本段工程概况1.工程说明1.1工程名称:狮山镇西片区桃园路以南截污管网工程(大坑涌截污管道工程桃园路至松岗河段)1.2工程地点:河溪(WA68~WA72)段(水利5+360桥至河溪村大榕树)1.3施工工期:按本工程总计划,本段总工期共60天,施工工期暂定为:2012年10月16日至2012年12月16日二、施工现场2.1本段工程实施目的:主要收集5+360桥至河溪村村内的生活污水及生产废水、汇集大坑涌上游两岸的污水至W1井。2.2施工受影响因素:a.管线位置离村屋、厂房、河涌较近,可能影响村内车辆停放,及村民一段时间交通不便.b.施工村道窄小,是唯一一条通向外面的道路,村民车辆及工厂车辆通行较多,对本工程施工带来一定的影响,c.施工场地窄小,对弃土、材料运输及机械行走带来不便。2.3.本段施工协调管理:对于本段工程施工空间有限,为了确保开工至完工过程中,都处于融合的气氛中进行,我施工单位将积极做好施工协调管理工作,严格按照以下几点执行:严格执行施工合同约定的材料质量标准、工期要求以及业主批准的“施工组织设计”组织施工和管理。服从业主的指挥与协调,积极配合业主完成现场定位放线及“三通一平”工作向业主报告施工生产计划情况,征求业主对工期进度安排意见,及时进行调整。积极配合现场监理工程师履行他们的所有权力。在施工过程中,严格按照经业主及监理工程师批准的“施工组织设计”进行质量管理。在单位“自检”和专检的基础上,接受监理工程师的检查和验收,并按照监理的要求,予以整改。严格执行“上道工序不合格,下道工序不施工”的原则。隐蔽工程经业主或监理工程师现场检验、认定、办理签证后,方可隐蔽。在施工中,及时会同业主、设计单位按照总进度与整体效果要求,进行中途质量验收、竣工验收等。根据本段的实际现场情况,我施工单位将加快施工进度,尽量做到进度快,质量好,安全文明施工.2.4施工顺序我公司将按照工程要求,精心组织,合理安排施工顺序,保质保量完成任务。施工顺序见下图。开工前准备1探清管线位置,测量等准备工作路面安全围蔽,,路面砼破除旋喷桩及搅拌桩施工基坑开挖及钢筋砼护壁井底封底顶管施工检查井施工基坑回填及压实路面恢复、绿化修复全线复核,工程交工2.5本段主要工程量如下:2.5.1管道工程量表序号名称管材及规格单位数量1污水管Ⅲ级钢筋混凝土F型管顶管D1000米1992污水管焊接钢管D1020米62.73污水管双平壁钢塑排水管SN12.5(D1000)米118.44污水管双平壁钢塑排水管SN12.5(D800)米25污水管增强聚丙烯模压管SN8(D500)米3.56污水管增强聚丙烯模压管SN8(D400)米29.57污水管增强聚丙烯模压管SN8(D300)米26.82.5.2工作井及检查井工程数量表序号名称规格材料单位数量1工作井φ7000钢筋混凝土座12工作井7000×4000钢筋混凝土座13接收井φ4000钢筋混凝土座24截流井2200×2200钢筋混凝土座25截流井1100×1100砖砌座726检查井φ1500钢筋混凝土座47检查井φ1250钢筋混凝土座18检查井φ1000砖砌座29路面破除并恢复水泥路面M22002.5.3主要机械设备序号机械名称规格数量生产能力使用部位1NPD泥水平衡顶管掘进机φ1000mm190%顶管2挖掘机PC200190%挖填方3挖掘机PC120290%挖填方4自卸汽车15T280%运输5振动棒ZF110-50290%浇注砼6砼切割机5.5KN185%破路面7砼破路面PC120180%破路面8抽水机φ50mm195%基坑抽水9电焊机BX-300180%焊接2.5.4主要劳动力计划工种按工程施工阶段投入劳动力情况清淤泥旋喷桩施工顶管管道安装砼施工管道试压木工16铁工108管道安装工1084砼工10机修工444442电工222222普通工人51010101010后勤工人4444442.6施工现场临时平面布置为了便于工程材料的堆放及避免对周围村民造成不民要的影响,我公司决定将用简易板料搭建堆放各种临时设施,对于施工过程中的水源用河涌水或村内,本工地施行三相五线制供电。三.施工进度计划因本工程工期短,时间紧,任务重,为确保在计划工期内完成,我公司将合理利用劳动力,材料和时间,使其达到最优化.并根据施工组织和施工方法合理确定各分项工程时间的搭接关系和时间,总体控制进度,协调施工顺序,编制”施工进度计划横道图”(附图)”.四、确保工程质量的技术组织措施第一节工程...
