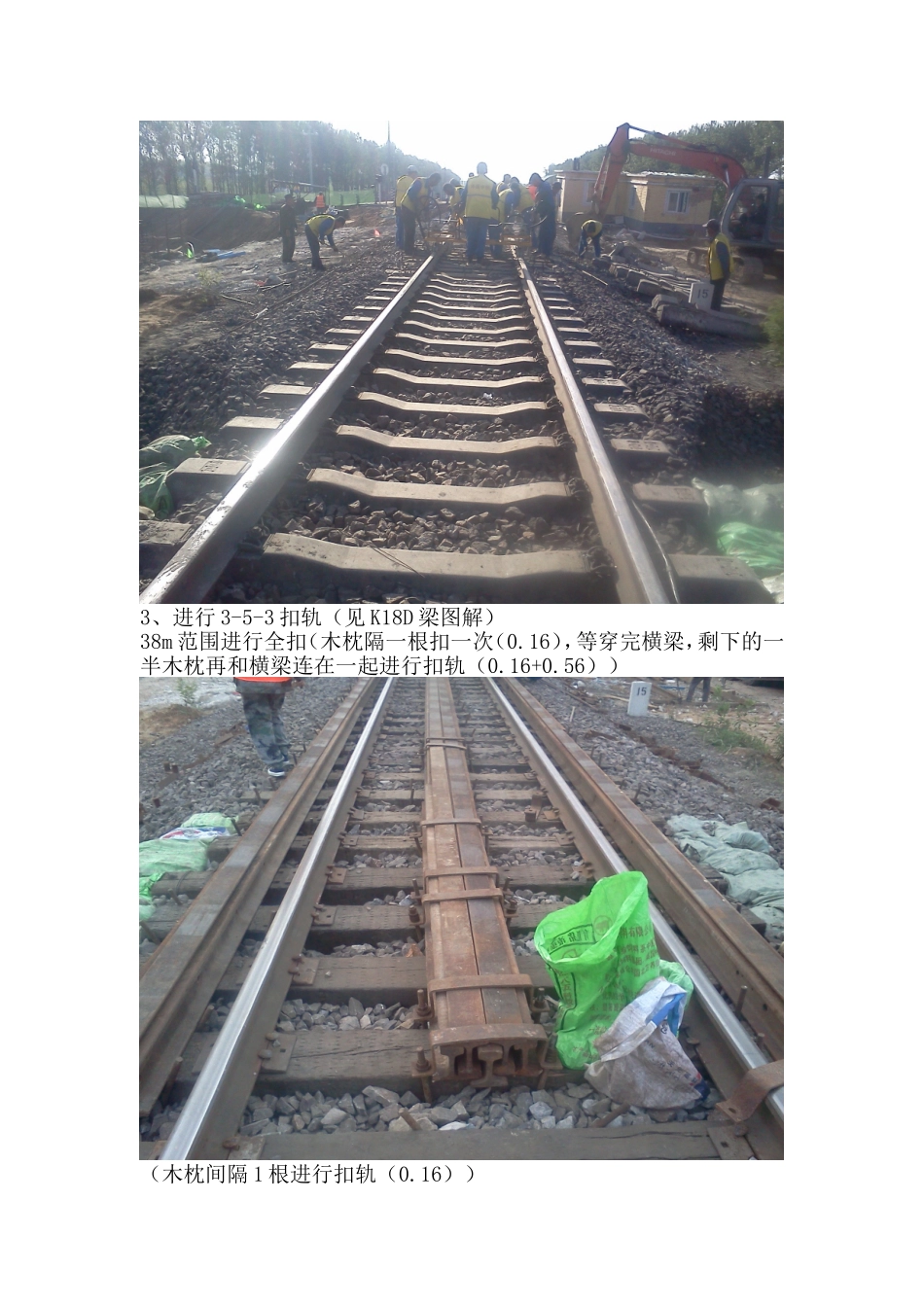

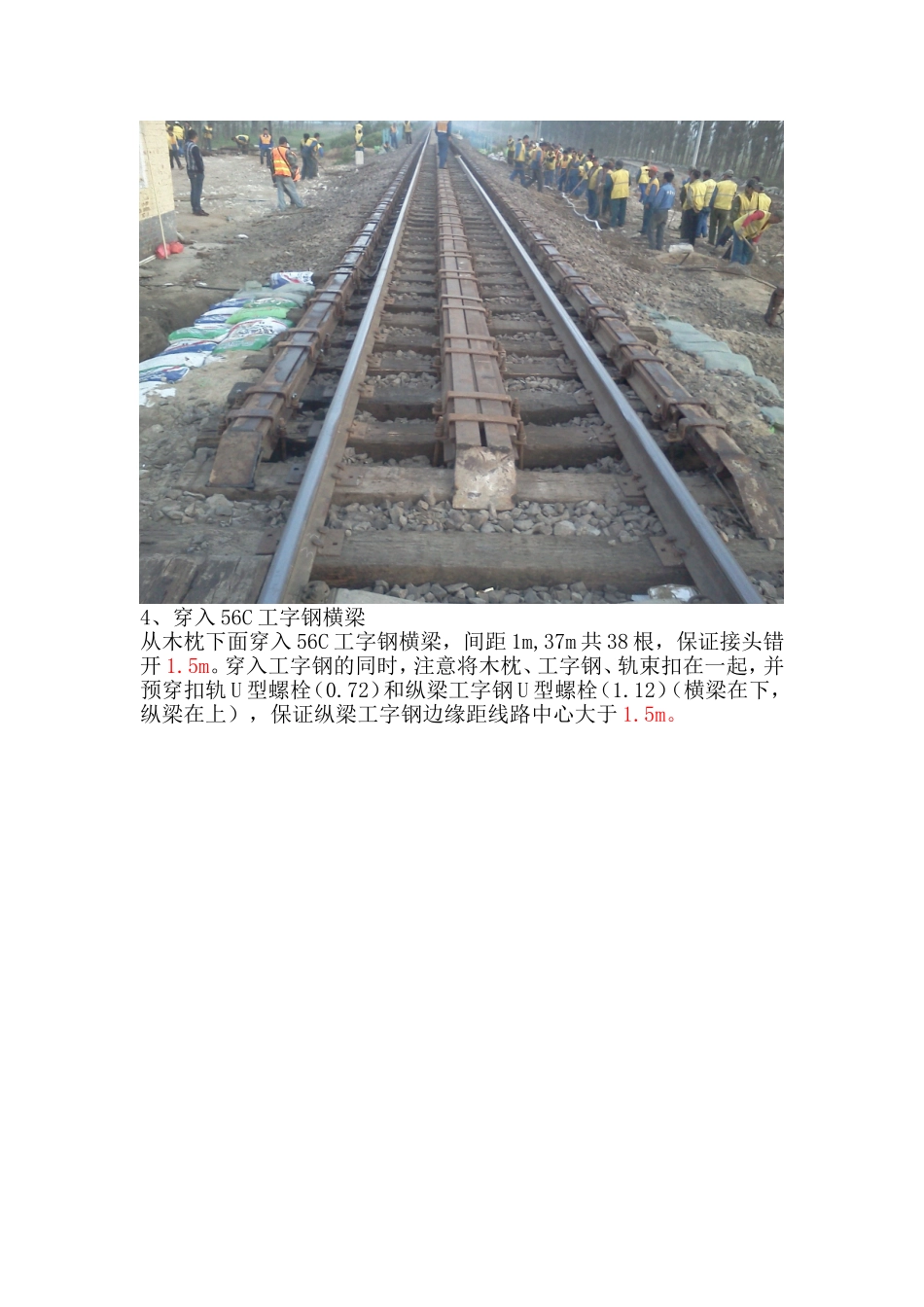

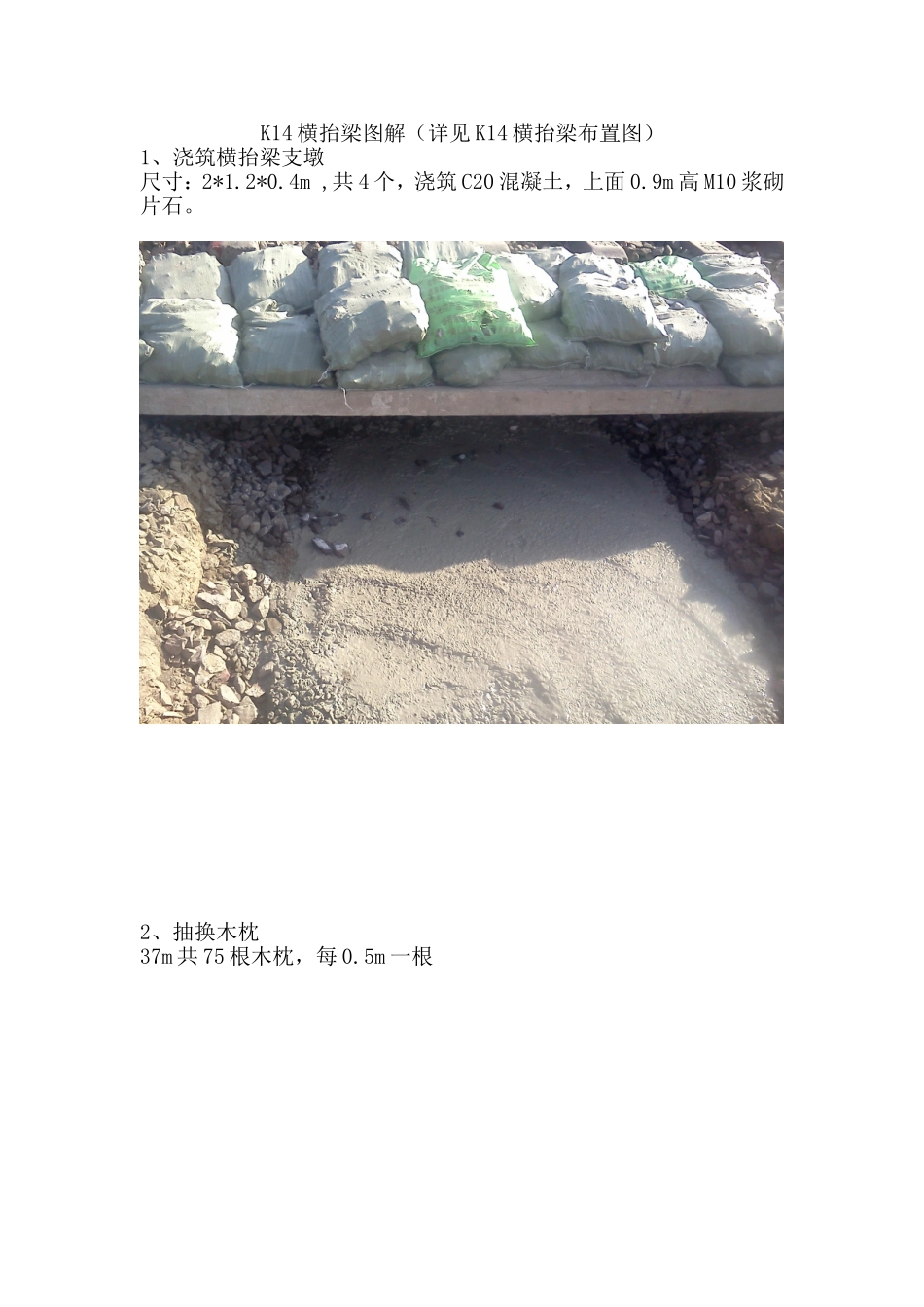

K14横抬梁图解（详见K14横抬梁布置图）1、浇筑横抬梁支墩尺寸：2*1.2*0.4m,共4个，浇筑C20混凝土，上面0.9m高M10浆砌片石。2、抽换木枕37m共75根木枕，每0.5m一根3、进行3-5-3扣轨（见K18D梁图解）38m范围进行全扣（木枕隔一根扣一次（0.16），等穿完横梁，剩下的一半木枕再和横梁连在一起进行扣轨（0.16+0.56））（木枕间隔1根进行扣轨（0.16））4、穿入56C工字钢横梁从木枕下面穿入56C工字钢横梁，间距1m,37m共38根，保证接头错开1.5m。穿入工字钢的同时，注意将木枕、工字钢、轨束扣在一起，并预穿扣轨U型螺栓（0.72）和纵梁工字钢U型螺栓（1.12）（横梁在下，纵梁在上），保证纵梁工字钢边缘距线路中心大于1.5m。5、安放纵梁：3排56C工字钢并在一起，放在横梁工字钢上面，并用U型螺栓和扣板将横梁和纵梁联接在一起。（横梁与纵梁用U型螺栓和扣板联接在一起，横梁在下，纵梁在上）（纵梁56C工字钢接头腹板采用两块拼接板用高强螺栓锚固联接，正常翼板也需要采用高强螺栓锚固联接）（横抬梁全图）（横抬梁全图）
