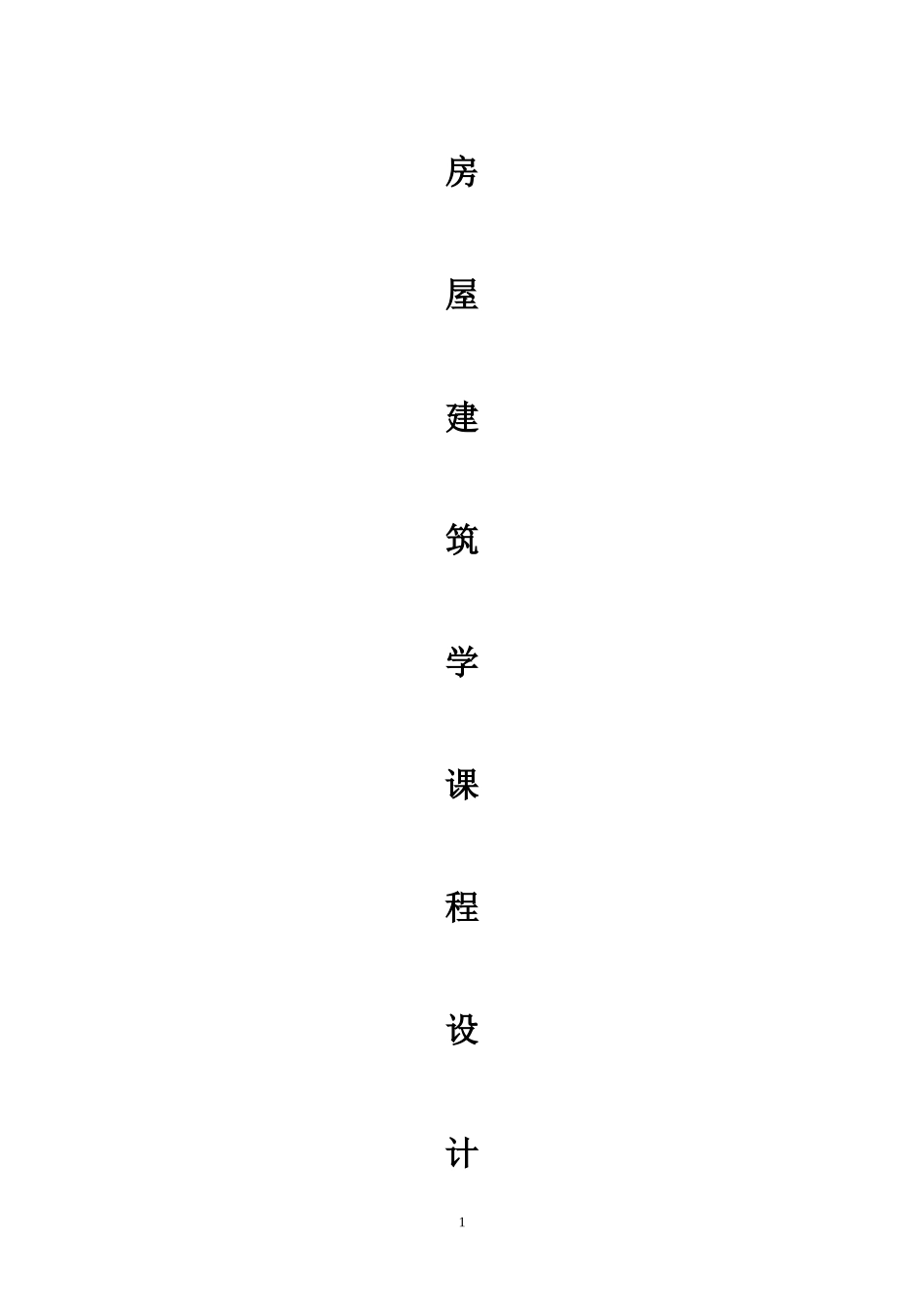

《房屋建筑学》课程设计_(1)VIP免费

房屋建筑学课程设计1院校：贵州大学继续教育班级：土木工程函授高升本姓名：余巍学号：20111376一、设计题目贵阳市某独栋住宅设计二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1.培养学生综合运用设计原理及构造知识去分析问题、解决问题的能力2.掌握建筑施工图设计的基本方法和内容。3.进一步训练建筑绘图的能力。三、设计条件1．设计方案见附图。2．建筑结构：砖混结构。3．建筑层数：2-3层；建筑层高：2.8-3.0m。4．建筑等级：耐久等级为Ⅱ级，耐火等级为二级。5．房间组成及要求：功能空间低限面积标准如下：起居室18～25m2（含衣柜面积）主卧室12～16m2双人次卧室12～14m2单人卧室8～10m2餐厅8m2厨房6m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。卫生间4～6m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。门厅：2～3m2贮藏室；2～4m2（吊柜不计入）工作室6～8m2四、设计内容及深度要求本次设计参考教师给定的住宅方案，根据设计资料确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法。在此基础上按施工图深度要求进行，但因无结构、2水、电等工种相配合，故只能局部做到建筑施工图的深度。设计内容如下；1．建筑平面图：各层平面图，包括底层平面、二层平面图和屋顶平面图等，比例1：5O。2．建筑立面图：包括正立面、背立面及侧立面图，比例1：50-1：100。3．建筑剖面图；2个，比例1：50-1：100。4．建筑详图：①表示局部构造的详图，楼梯详图比例1：50、外檐详图比例1：20。②表示房屋设备的详图（选作内容），如厨房、厕所、浴室以及壁柜、挂衣柜、鞋柜、碗柜、灶台、洗涤盆、污水池、垃圾道、信报箱、阳台晒衣架等详图。数量、比例自定。5．设计简要说明、图纸目录、门窗表。五、参考资料1．《民用建筑设计通则》（JGJ37-87）2．《建筑楼梯模数协调标准》（GBJ101-87）3．《建筑设计防火规范》（GBJ121-88）4．住宅设计规范（GB50096—1999）。5．《建筑设计资料集》第3册6．《房屋建筑学》教材7．地方有关民用建筑构、配件标准图集8．《建筑构造资料集》9．有关的建筑构造标准图集10．《房屋建筑统一制图标准）（GBJ—86）11．《建筑制图》的施工图部分12．建筑工程设计文件编制深度的规定六、图纸规格及图面要求：1.图幅：4-5张二号图（420×594mm）或2号加长（参考教材附录），边框上、下、右、左分别为10、10、10、25mm。2.图面要求：（1）铅笔线，绘图纸，线条粗细分明、流畅，字体工整，图面整洁美观。（2）构造做法准确无误，投影关系明确。（3）图标如下。贵州XX大学××专业××年级房屋建筑学课程设计设计题目图名学生姓名图别建施班级图号指导教师成绩3《房屋建筑学》课程设计指导书住宅是供家庭日常居住使用的建筑物，是人们为满足家庭生活需要，利用自己掌握的物质技术手段创造的人造环境。因此，设计人员应首先研究家庭结构、生活方式、习惯以及地方特点，然后通过多种多样的空间组合方式设计出满足不同生活要求的住宅。为保障城市居民基本的住房条件，提高城市住宅功能质量，应使住宅设计符合适用、安全、卫生、经济等要求。本次课程设计是为了培养学生综合运用所学理论知识和专业知识，解决实际工程问题能力的最后一个重要教学环节，师生都应当充分重视。为了使大家进一步明确设计的具体内容及要求，特作如下指导。一、目的与要求1.目的：①通过该次设计能达到系统巩固并扩大所学的理论知识与专业知识，使理论联系实际；②在指导教师的指导下能独立解决有关工程的建筑施工图设计问题，并能表现出有一定的科学性与创造性，从而提高设计、绘图、综合分析问题与解决问题的能力；③了解在建筑设计中，建筑、结构、水、暖、电各工种之间的责任及协调关系，为走上工作岗位，适应我国安居工程建设的需要，打下良好的基础。2.要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。先经过老师讲课辅导、答疑以后，学生自行进行设计，完成主要工作以后，在规定的时间内再进行答疑、审图后，每位学生必须将全部设计图纸加上封面装订成册。二、...
