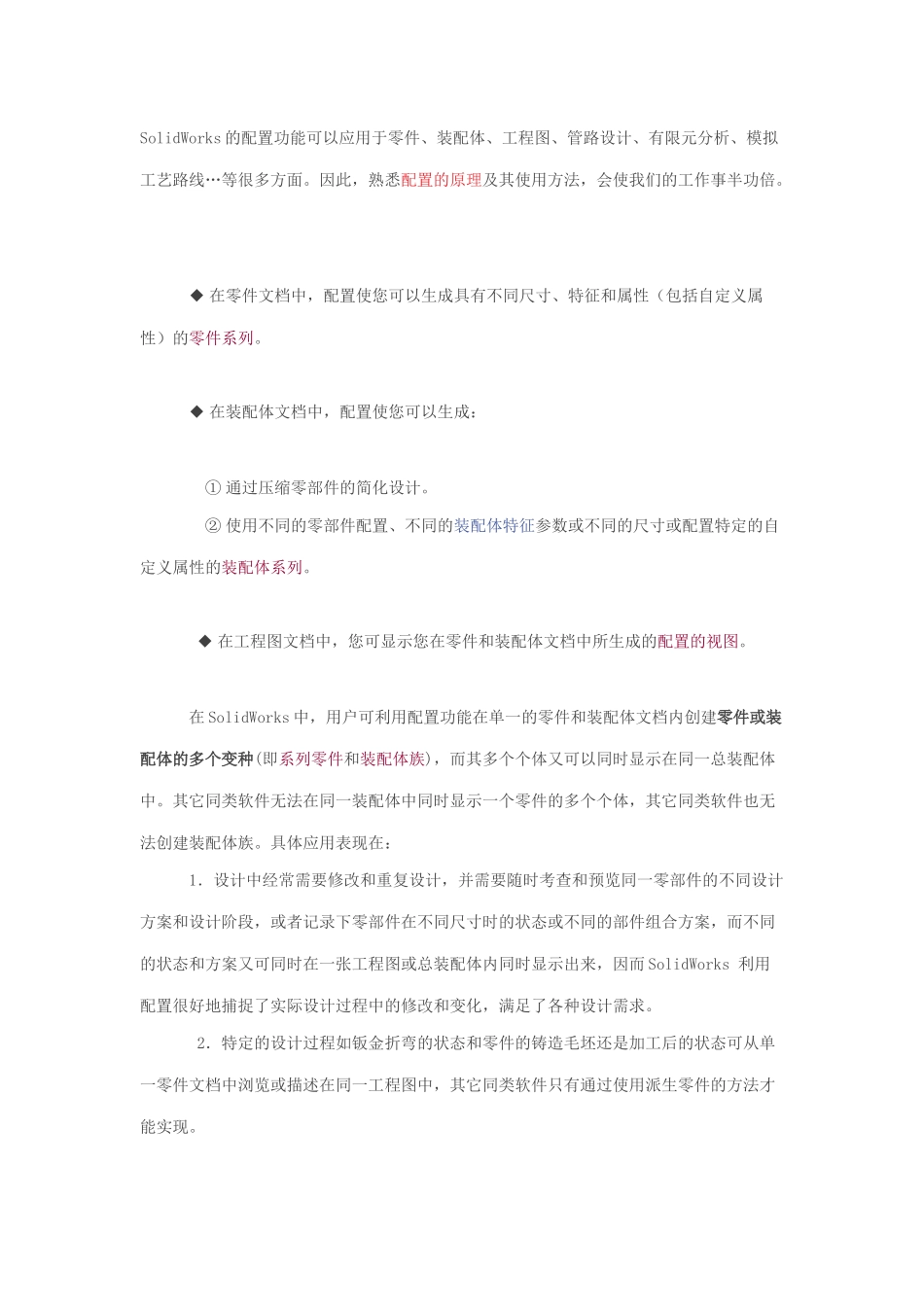

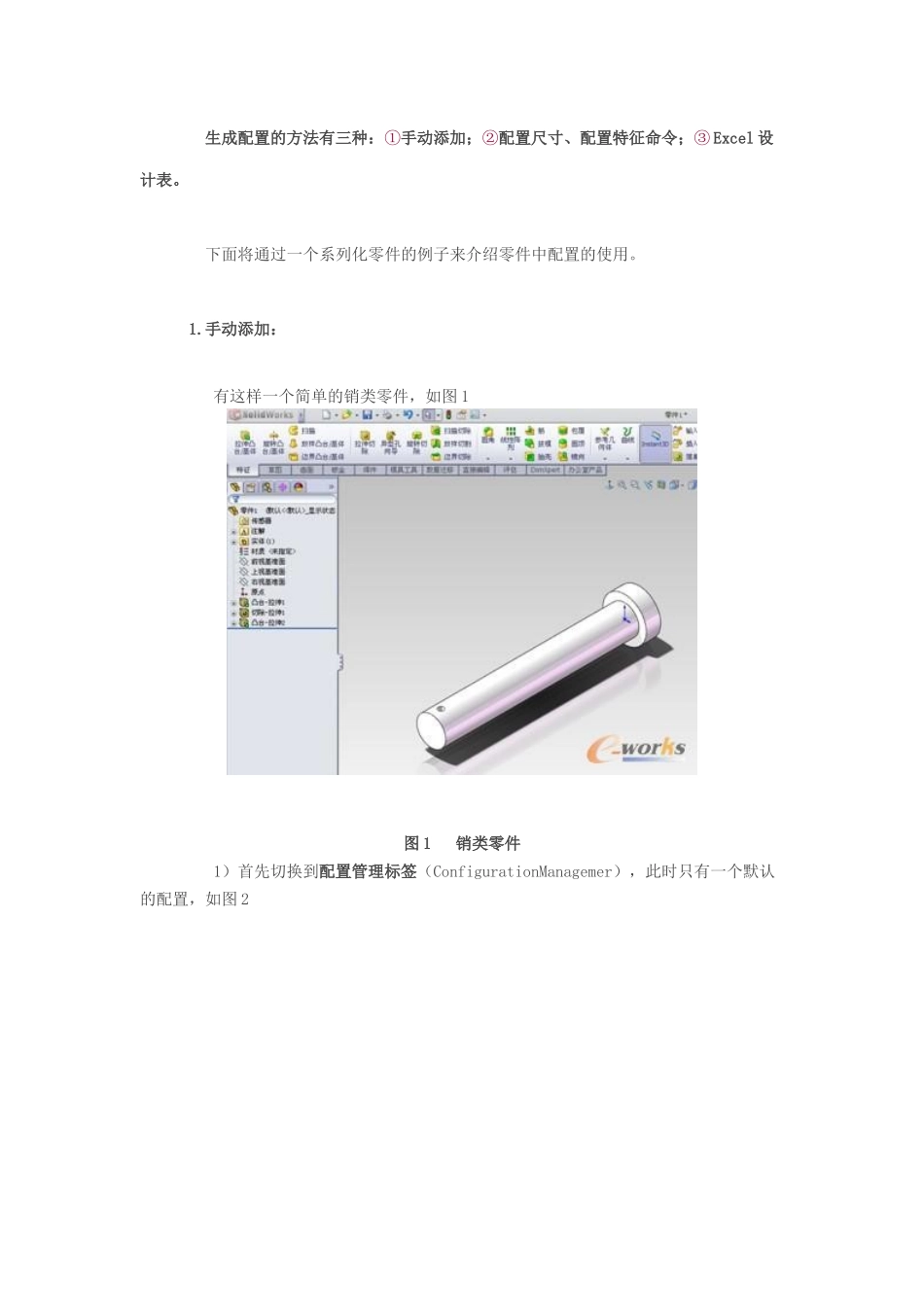

SolidWorks的配置功能可以应用于零件、装配体、工程图、管路设计、有限元分析、模拟工艺路线…等很多方面。因此，熟悉配置的原理及其使用方法，会使我们的工作事半功倍。◆在零件文档中，配置使您可以生成具有不同尺寸、特征和属性（包括自定义属性）的零件系列。◆在装配体文档中，配置使您可以生成：①通过压缩零部件的简化设计。②使用不同的零部件配置、不同的装配体特征参数或不同的尺寸或配置特定的自定义属性的装配体系列。◆在工程图文档中，您可显示您在零件和装配体文档中所生成的配置的视图。在SolidWorks中，用户可利用配置功能在单一的零件和装配体文档内创建零件或装配体的多个变种(即系列零件和装配体族)，而其多个个体又可以同时显示在同一总装配体中。其它同类软件无法在同一装配体中同时显示一个零件的多个个体，其它同类软件也无法创建装配体族。具体应用表现在：1．设计中经常需要修改和重复设计，并需要随时考查和预览同一零部件的不同设计方案和设计阶段，或者记录下零部件在不同尺寸时的状态或不同的部件组合方案，而不同的状态和方案又可同时在一张工程图或总装配体内同时显示出来，因而SolidWorks利用配置很好地捕捉了实际设计过程中的修改和变化，满足了各种设计需求。2．特定的设计过程如钣金折弯的状态和零件的铸造毛坯还是加工后的状态可从单一零件文档中浏览或描述在同一工程图中，其它同类软件只有通过使用派生零件的方法才能实现。3．图形显示和性能方面，利用配置功能SolidWorks可通过隐藏/显示和压缩等手段实现同一部件的不同个体显示在同一总装配体中，而其它同类软件是无法做到的，即在其它同类软件的装配体内，一个部件的所有实例必须是相同的。这将大大降低显示性能。4．配置提供了便于创新的结构化平台，帮助工程师扩充功能达到了新的高度。SolidWorks的管道设计模块就是利用配置管理的功能，工程师只要通过简单的拖拉操作即可实现自动找出与已有管接头尺寸完全配合的管道规格，而无须事先指定相应尺寸规格的管道，也正是基于配置；SolidWorks方便地实现了有孔时自动从标准件库中找到合适尺寸的螺栓与之配合，同时又找到相应规格的螺母和垫圈与螺栓配合；SolidWorks之模具模块也是利用了配置来管理其模架库；SolidWorks还利用配置技术创建了一基于INTERNET的三维产品目录管理和交付服务的实时在线3D网站(Partstream.Net);SolidWorks中所提供高级功能如Smartparts,柔性化的子装配以及交替位置视图等也都是因为有了配置才有了实现的可能。其它同类软件的固有结构决定他们不能支持功能强大的配置管理。装配体配置的一个典型应用就是“爆炸视图”。而爆炸视图可以直接用于动画的制作。零件配置SolidWorks生成零件配置的方法有三种：手动添加；配置尺寸、配置特征命令；Excel设计表。零件配置可控制的变量有很多，但主要还是控制零件尺寸和特征的状态（压缩和解除压缩）。生成配置的方法有三种：①手动添加；②配置尺寸、配置特征命令；③Excel设计表。下面将通过一个系列化零件的例子来介绍零件中配置的使用。1.手动添加：有这样一个简单的销类零件，如图1图1销类零件1）首先切换到配置管理标签（ConfigurationManagemer），此时只有一个默认的配置，如图2图2配置管理标签2）在“零件1配置”上单击右键，“添加配置”，输入新配置的名称，这里我用销轴的直径X长度来命名。（提示：配置名称里不允许出现“/”和“@”字符。）如图3图3添加配置点击确定，生成了一个名称为30X300的新配置，并且此配置处于激活状态。（提示：只有处于激活状态时，才可以编辑此配置。）3）编辑尺寸，使长度为300，右下角选择“此配置”，这个尺寸更改只影响当前配置，这一点很重要。修改之后有可能需要重建模型，单击红绿灯标志或按Ctrl+B。如图4图4编辑尺寸（提示：Instant3D功能打开时，打开尺寸修改对话框可能有困难，此时可以双击尺寸一端的蓝色小球，如下图5）图5双击小球修改尺寸4）除了尺寸可以配置外，特征也可以配置，在特征树中压缩“拉伸-切除1”，则此配置中放置开口销的小孔被压缩。如图6图6特征配置5）建立好配置之后，我们可以在配置管理标签（Config...
