第4章 墙体VIP免费

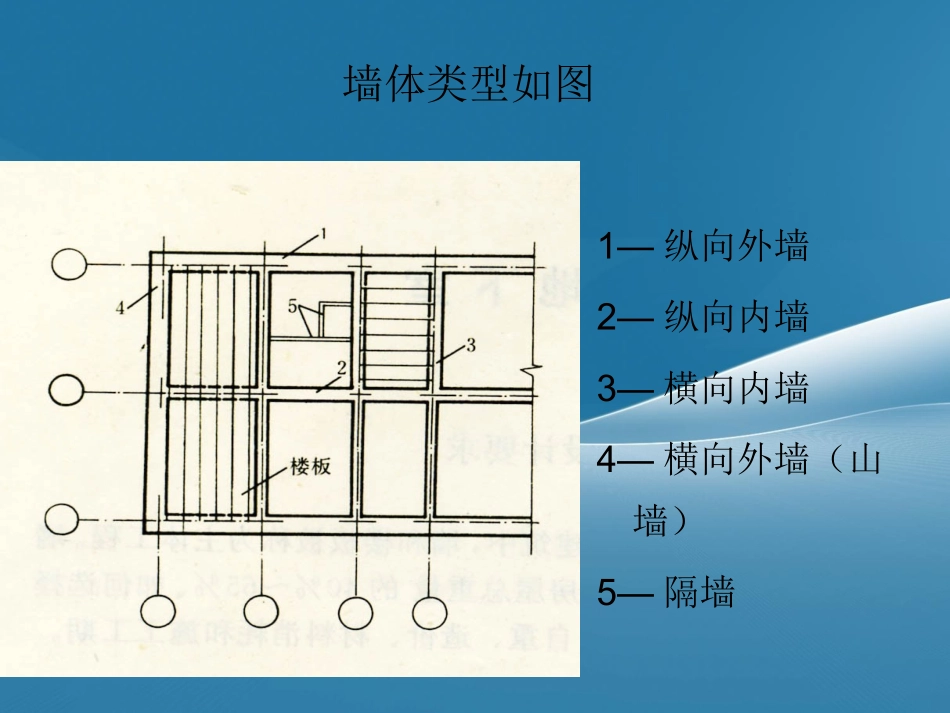

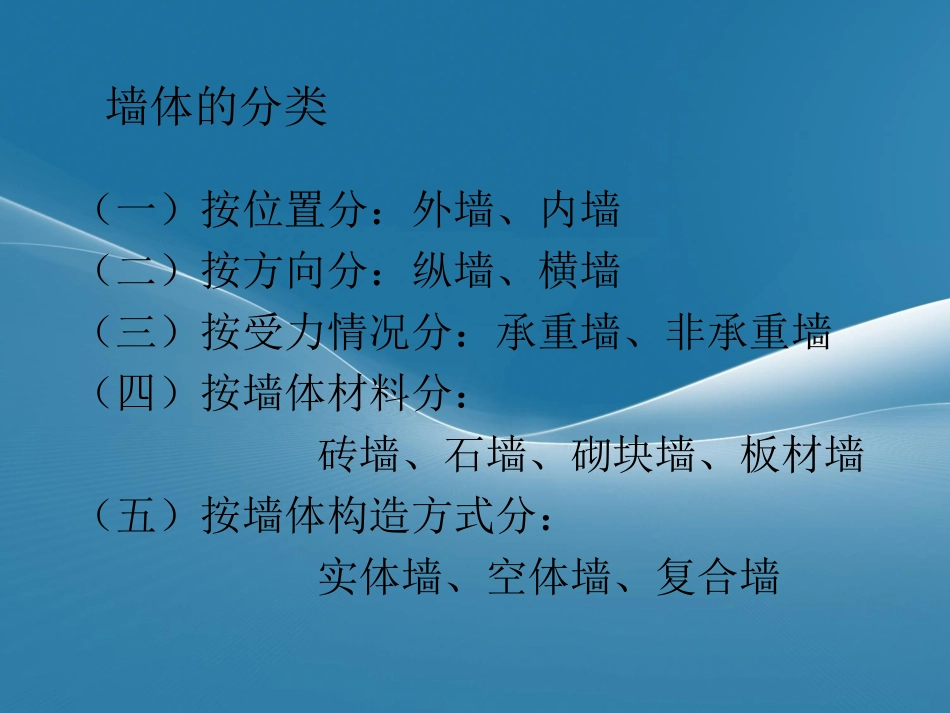

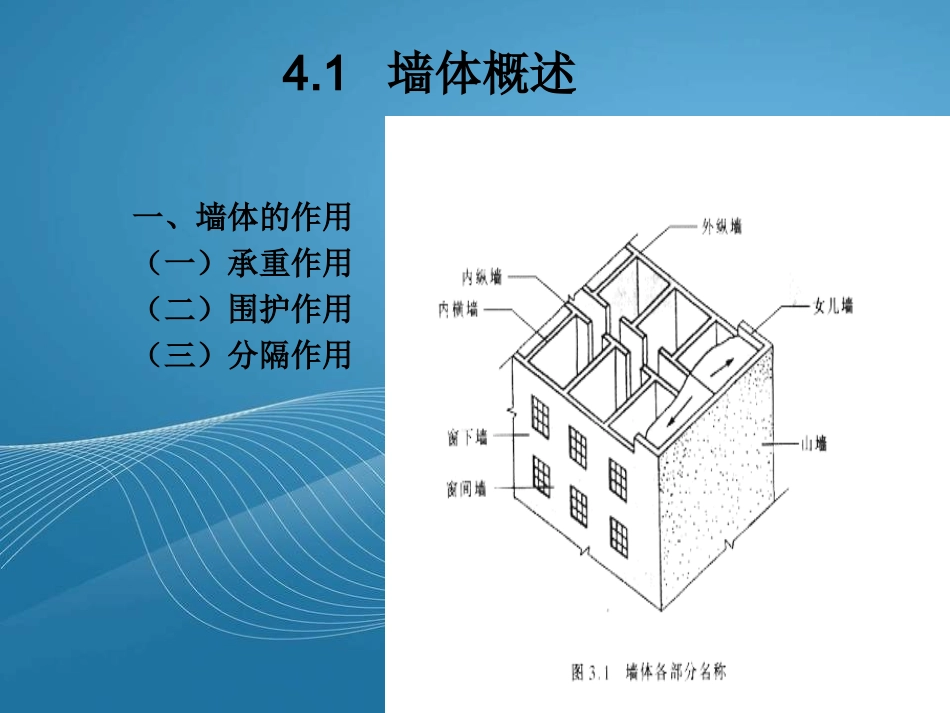

4.1墙体概述一、墙体的作用（一）承重作用（二）围护作用（三）分隔作用墙体的分类（一）按位置分：外墙、内墙（二）按方向分：纵墙、横墙（三）按受力情况分：承重墙、非承重墙（四）按墙体材料分：砖墙、石墙、砌块墙、板材墙（五）按墙体构造方式分：实体墙、空体墙、复合墙墙体类型如图1—纵向外墙2—纵向内墙3—横向内墙4—横向外墙（山墙）5—隔墙墙体的构造要求（一）足够的强度和稳定性（二）防寒和隔热的要求（三）隔声的要求（四）防火的要求（五）适应建筑工业化的要求（六）防水防潮的要求（七）建筑节能的要求。墙体的结构布置方案（一）横墙承重定义：是将楼板及屋面板等水平承重构件，搁置在横墙上，纵墙只起围护和分隔作用。（一）横墙承重优点：楼板跨度小；房屋整体性好；在外纵墙上开窗灵活缺点：房屋开间尺寸不够灵活；耗用墙体材料多适用于：开间尺寸不大的住宅、宿舍、旅馆等。（二）纵墙承重定义：将楼板及屋面板搁置在纵墙上（二）纵墙承重优点：开间划分灵活；构件规格少；节省墙体材料；北方地区纵墙可充分发挥作用缺点：构件重量大；在纵墙上开设门窗受到限制；整体刚度较差适用于：房间较大的建筑，如医院、办公楼、餐厅、商店等（三）纵横墙混合承重定义：一栋房屋中纵墙和横墙都是承重墙，或者一部分由纵墙承重，一部分由横墙承重。（三）纵横墙混合承重优点：平面布置灵活；房屋空间刚度大缺点：楼板类型多；施工较麻烦适用于：房间尺寸大，房屋类型较多以及平面复杂的建筑。如教学楼、医院等。（四）部分框架承重定义：在建筑内部采用梁、柱组成的框架承重，四周采用墙体承重。（四）部分框架承重优点：空间较大、划分灵活、空间刚度大缺点：耗费钢材、水泥较多适用于：内部需大空间的建筑，如大型商店、餐厅、综合楼等。墙体承重方案横墙承重纵墙承重纵横墙混合承重部分框架承重4.2砌体墙（一）砖的种类：1、普通砖孔洞率<15%或者没有孔洞2、多孔砖：孔洞率≥１５％，孔的尺寸小而数量多的砖，常用于承重部位。３、空心砖：孔洞率≥１５％，孔的尺寸大而数量少的砖，常用于非承重部位。普通砖（标准砖）烧结砖：粘土砖、煤矸石砖、烧结粉煤灰砖蒸压砖：灰砂砖、粉煤灰砖、炉渣砖强度等级：MU30MU25MU20MU15MU10MU7.5普通砖的规格：240*115*53mm（二）砌筑砂浆的种类：水泥砂浆——适合于砌筑潮湿环境的砌体混合砂浆——适合于砌筑工业与民用建筑地面以上的砌体及墙面抹灰石灰砂浆——适合于砌筑次要的民用建筑地面以上的砌体强度等级：M15M10M7.5M5M2.5M1M0.4M5以上的属于高强度级砂浆（三）砖墙厚度一般以砖长为基数来称呼墙体的厚度，如一砖墙、半砖墙等。当灰缝宽度按10mm计算时，砖墙厚度的尺寸如下：（四）砖墙的细部构造1、勒脚位置：是外墙外侧与室外地面接近的部位作用：（1）保护墙体，防止各种机械碰撞（2）防止地面水对墙基的侵蚀（3）美化建筑外观•建筑物的外墙与室外地面或散水接触部位墙体的加厚部分。•勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而保护墙面，保证室内干燥，提高建筑物的耐久性。•勒脚的高度：一般不低于500mm，常用600~800mm，考虑建筑立面造型处理，也有将勒脚高度提到底层窗台下。•勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。1、勒脚作法：（1）在勒脚部位抹20~30mm厚的1：2水泥砂浆，或者做水刷石（2）在勒脚部位将墙加厚60~120mm，再用水泥砂浆或者水刷石罩面（3）在勒脚部位镶贴天然石头材等防水和耐久性好的材料（4）用天然石材砌筑勒脚1、勒脚勒脚的做法2、散水•散水是与外墙勒脚垂直交接倾斜的室外地面部分，用以排除雨水，保护墙基免受雨水侵蚀。散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，散水的宽度一般为600mm～1000mm。•当屋面采用无组织排水时，散水宽度应大于檐口挑出长度200mm～300mm。为保证排水顺畅，一般散水的坡度为3%～5%左右，散水外缘高出室外地坪30mm～50mm。散水常用材料为混凝土、水泥砂浆、卵石、块石等。•在年降雨量较大的地区可采用明沟排水。明沟是将雨水导入城市地下排水管网的排...
