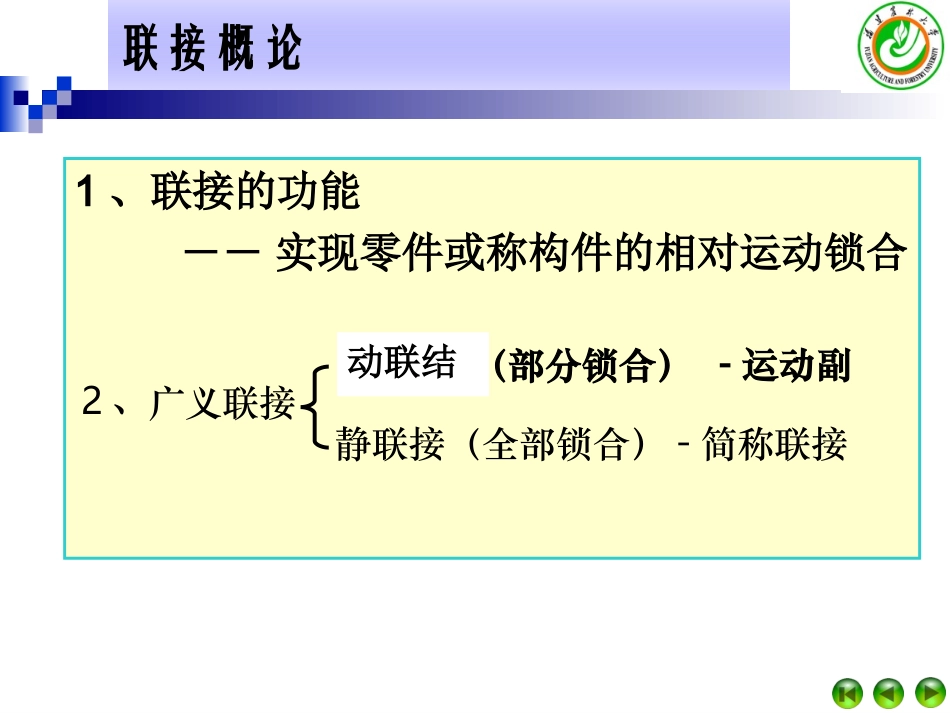

第五章螺纹联接及螺旋传动福建农林大学机电工程学院机械工程系张翔第五章螺纹联接及螺旋传动联接概论5.1螺纹概述5.2螺纹联接的基本类型、标准联结件5.3螺栓联接的预紧P68~705.4螺栓联接的防松P70~725.5螺纹联接的强度计算5.6螺栓组联接的设计5.7螺纹联结件的材料及许用应力5.8螺旋传动1、联接的功能――实现零件或称构件的相对运动锁合动联结2、广义联接静联接（全部锁合）-简称联接（部分锁合）-运动副联接概论3、联接的类型：螺纹联接键联接、花键联接、销联接弹性环联接等联接可拆联接不可拆联接粘接铆接焊接过盈联接联接概论引言4、按功能原理分材料锁合形状锁合力锁合焊接粘接5.1.1螺纹的类型与应用螺纹的结构要素常用方式牙形矩形梯形、锯齿形、三角形（联结用）5.1螺纹概述矩形螺纹梯形螺纹锯齿形螺纹15º30º3º三角形螺纹30º螺纹的牙型5.1.1螺纹的类型与应用螺纹的结构要素常用方式牙形矩形梯形、锯齿形、三角形（联结用）旋向左旋右旋（优先使用）5.1螺纹概述右旋螺纹左旋螺纹按螺纹的旋向分5.1.1螺纹的类型与应用螺纹的结构要素常用方式牙形矩形梯形、锯齿形、三角形（联结用）旋向左旋右旋（优先使用）线数单线多线（传动用）5.1螺纹概述单线螺纹按螺纹的线数分多线螺纹5.1.1螺纹的类型与应用螺纹的结构要素常用方式牙形矩形梯形、锯齿形、三角形（联结用）旋向左旋右旋（优先使用）线数单线多线（传动用）母体形状圆柱体圆锥体（紧密性好）5.1螺纹概述圆柱螺纹圆锥螺纹管螺纹按母体形状分5.1.1螺纹的类型与应用螺纹的结构要素常用方式牙形矩形梯形、锯齿形、三角形（联结用）旋向左旋右旋（优先使用）线数单头多头（传动用）母体形状圆柱体圆锥体（紧密性好）例标准联接件：圆柱体、单线、右旋、三角螺纹--形态分析综合法5.1螺纹概述（1）直径：大径d－公称直径。小径d1－强度计算。中径d2－几何计算。5.1.2螺纹的主要参数（1）直径：大径d－公称直径。小径d1－强度计算。中径d2－几何计算。（2）线数n、螺距P、导程S关系：S=nPPSS：沿螺旋线转一周所移动的轴向距离5.1.2螺纹的主要参数Sπd2ΨPP（1）直径：大径d－公称直径。小径d1－强度计算。中径d2－几何计算。（2）线数n、螺距P、导程S（4）牙型角关系：S=nP（3）螺纹升角ψtg=S/πd2πd2Sψ5.1.2螺纹的主要参数(1)自锁条件＜v＝arctanf/cos（=/2）(2)效率：＝tan/tg(+v)一般使用场合：＜20°则：∝5.1.3螺纹的自锁与效率5.2螺纹联接的基本类型、标准联结件5.2.1基本类型1）螺栓联接普通螺栓联接5.2螺纹联接的基本类型、标准联结件5.2.1基本类型1）螺栓联接普通螺栓联接铰制孔用螺栓联接5.2螺纹联接的基本类型、标准联结件5.2.1基本类型1）螺栓联接2）螺钉联接普通螺栓联接铰制孔用螺栓联接5.2螺纹联接的基本类型、标准联结件5.2.1基本类型1）螺栓联接3）双头螺柱联接2）螺钉联接普通螺栓联接铰制孔用螺栓联接5.2螺纹联接的基本类型、标准联结件5.2.1基本类型1）螺栓联接3）双头螺柱联接2）螺钉联接4）紧定螺钉联接普通螺栓联接铰制孔用螺栓联接5.2.2标准联接件（表5-2）5.3螺栓联接的预紧P68~70（1）目的：提供正压力摩擦力、确保紧密性概念一：预紧（工作前需拧紧）概念二：螺栓受到预紧力作用（2）与预紧力F0对应的拧紧力矩T的计算（式5-7）5.3螺栓联接的预紧P68~70（3）T的控制方法常用方法：测力矩扳手定力矩扳手指针5.4螺栓联接的防松P70~72（1）松脱的原因振动轴向F0减小或消失周向转动趋势（或）温度变化变形差F0下降＋周向振动螺母（杆）转（松）动5.4螺栓联接的防松P70~72（1）松脱的原因（2）防松方式摩擦防松对顶（双）螺母防松原理：增加摩擦力5.4螺栓联接的防松P70~72（1）松脱的原因（2）防松方式摩擦防松弹簧垫圈防松原理：增加摩擦力尖端顶住螺母5.4螺栓联接的防松P70~72（1）松脱的原因（2）防松方式摩擦防松自锁螺母防松原理：增加摩擦力收口5.4螺栓联接的防松P70~72（1）松脱的原因（2）防松方式摩擦防松机械防松（形锁合）开口销与开槽六角螺母防松开口销螺母开槽5.4螺栓联接的防松P70~72（1）松脱的原因（2）防松方式摩擦防松机械...
