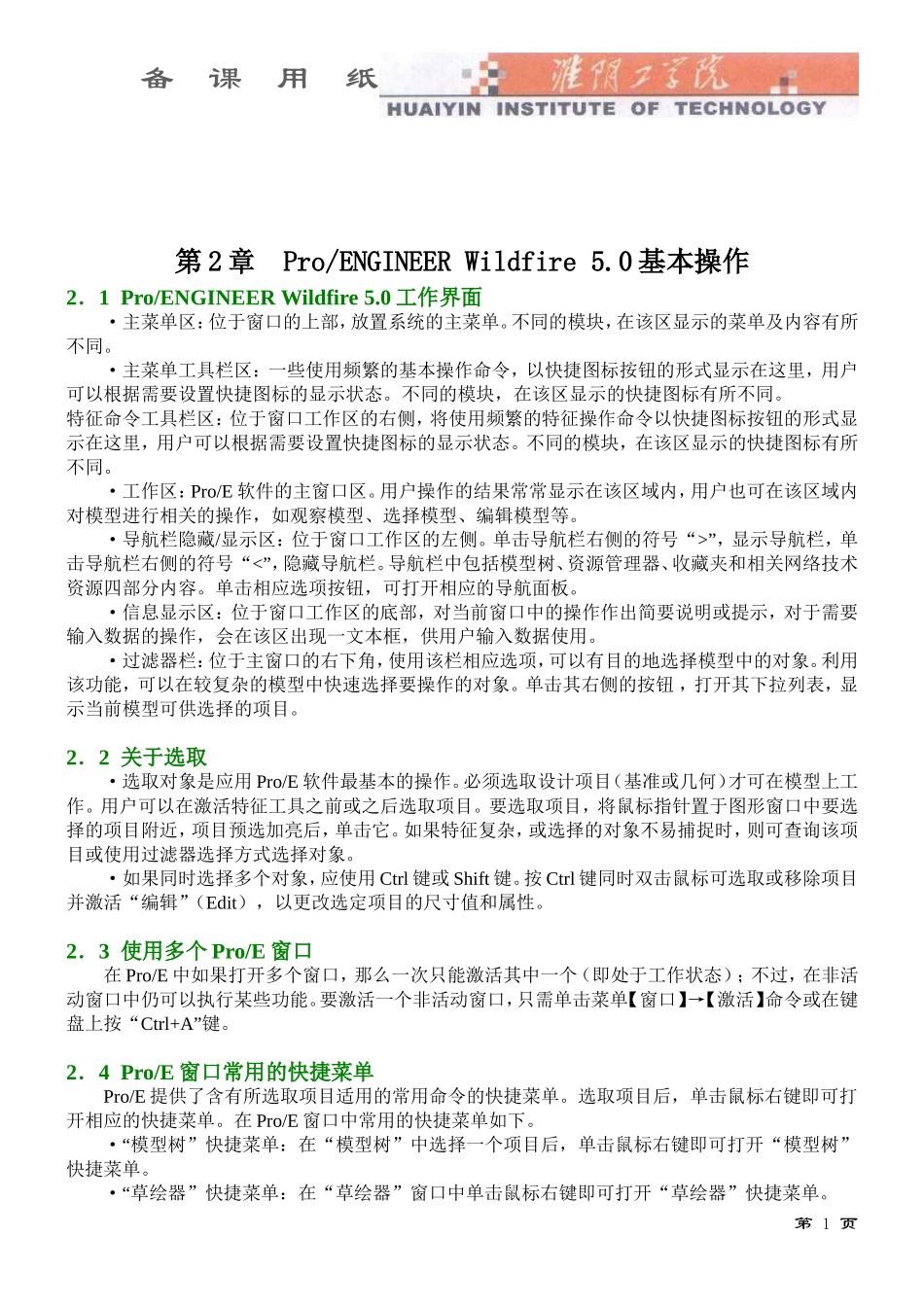

备课用纸第2章Pro/ENGINEERWildfire5.0基本操作2．1Pro/ENGINEERWildfire5.0工作界面·主菜单区：位于窗口的上部，放置系统的主菜单。不同的模块，在该区显示的菜单及内容有所不同。·主菜单工具栏区：一些使用频繁的基本操作命令，以快捷图标按钮的形式显示在这里，用户可以根据需要设置快捷图标的显示状态。不同的模块，在该区显示的快捷图标有所不同。特征命令工具栏区：位于窗口工作区的右侧，将使用频繁的特征操作命令以快捷图标按钮的形式显示在这里，用户可以根据需要设置快捷图标的显示状态。不同的模块，在该区显示的快捷图标有所不同。·工作区：Pro/E软件的主窗口区。用户操作的结果常常显示在该区域内，用户也可在该区域内对模型进行相关的操作，如观察模型、选择模型、编辑模型等。·导航栏隐藏/显示区：位于窗口工作区的左侧。单击导航栏右侧的符号“>”，显示导航栏，单击导航栏右侧的符号“<”，隐藏导航栏。导航栏中包括模型树、资源管理器、收藏夹和相关网络技术资源四部分内容。单击相应选项按钮，可打开相应的导航面板。·信息显示区：位于窗口工作区的底部，对当前窗口中的操作作出简要说明或提示，对于需要输入数据的操作，会在该区出现一文本框，供用户输入数据使用。·过滤器栏：位于主窗口的右下角，使用该栏相应选项，可以有目的地选择模型中的对象。利用该功能，可以在较复杂的模型中快速选择要操作的对象。单击其右侧的按钮，打开其下拉列表，显示当前模型可供选择的项目。2．2关于选取·选取对象是应用Pro/E软件最基本的操作。必须选取设计项目（基准或几何）才可在模型上工作。用户可以在激活特征工具之前或之后选取项目。要选取项目，将鼠标指针置于图形窗口中要选择的项目附近，项目预选加亮后，单击它。如果特征复杂，或选择的对象不易捕捉时，则可查询该项目或使用过滤器选择方式选择对象。·如果同时选择多个对象，应使用Ctrl键或Shift键。按Ctrl键同时双击鼠标可选取或移除项目并激活“编辑”（Edit），以更改选定项目的尺寸值和属性。2．3使用多个Pro/E窗口在Pro/E中如果打开多个窗口，那么一次只能激活其中一个（即处于工作状态）；不过，在非活动窗口中仍可以执行某些功能。要激活一个非活动窗口，只需单击菜单【窗口】→【激活】命令或在键盘上按“Ctrl+A”键。2．4Pro/E窗口常用的快捷菜单Pro/E提供了含有所选取项目适用的常用命令的快捷菜单。选取项目后，单击鼠标右键即可打开相应的快捷菜单。在Pro/E窗口中常用的快捷菜单如下。·“模型树”快捷菜单：在“模型树”中选择一个项目后，单击鼠标右键即可打开“模型树”快捷菜单。·“草绘器”快捷菜单：在“草绘器”窗口中单击鼠标右键即可打开“草绘器”快捷菜单。第1页备课用纸·“绘图”快捷菜单：在“绘图”模式下，在绘图窗口上单击鼠标右键即可打开“绘图”快捷菜单。·“工具箱”快捷菜单：在顶部、左侧或右侧工具栏上的任何地方单击鼠标右键即可打开“工具箱”快捷菜单。2．5工具栏·在Pro/ENGINEERWildfire5.0中工具栏有两种：位于窗口上方的为辅助操作或文档存取方面的快捷菜单命令工具，如图2-12所示；位于窗口右侧的为基准特征、常用特征编辑命令的快捷命令工具栏，如图2-13所示。下面只简要介绍位于窗口上方的工具栏，关于窗口右侧的特征工具栏，将在后面相关章节中详细介绍。·特征工具栏中各快捷编辑命令图标的含义如下：第2页备课用纸2．6使用三键鼠标·在Pro/ENGINEERWildfire5.0中使用的鼠标必须是三键鼠标，否则许多操作不能进行。下面对三键鼠标在Pro/ENGINEERWildfire5.0中的常用操作说明如下：·左键：用于选择菜单、工具按钮，明确绘制图素的起始点与终止点，确定文字注释位置，选择模型中的对象等。·中键：单击中键表示结束或完成当前操作，一般情况下与菜单中的【完成】选项、对话框中的【确定】按钮、特征操控板中确认按钮的功能相同。此外，鼠标的中键还用于控制模型的视角变换、缩放模型的显示及移动模型在视区中的位置等，具体操作如下：·按下鼠标中键并移动鼠标，可以任意方向地旋转视区中的模型。·对于中键为鼠轮的鼠标，转动鼠轮可放大或缩小视区中...
