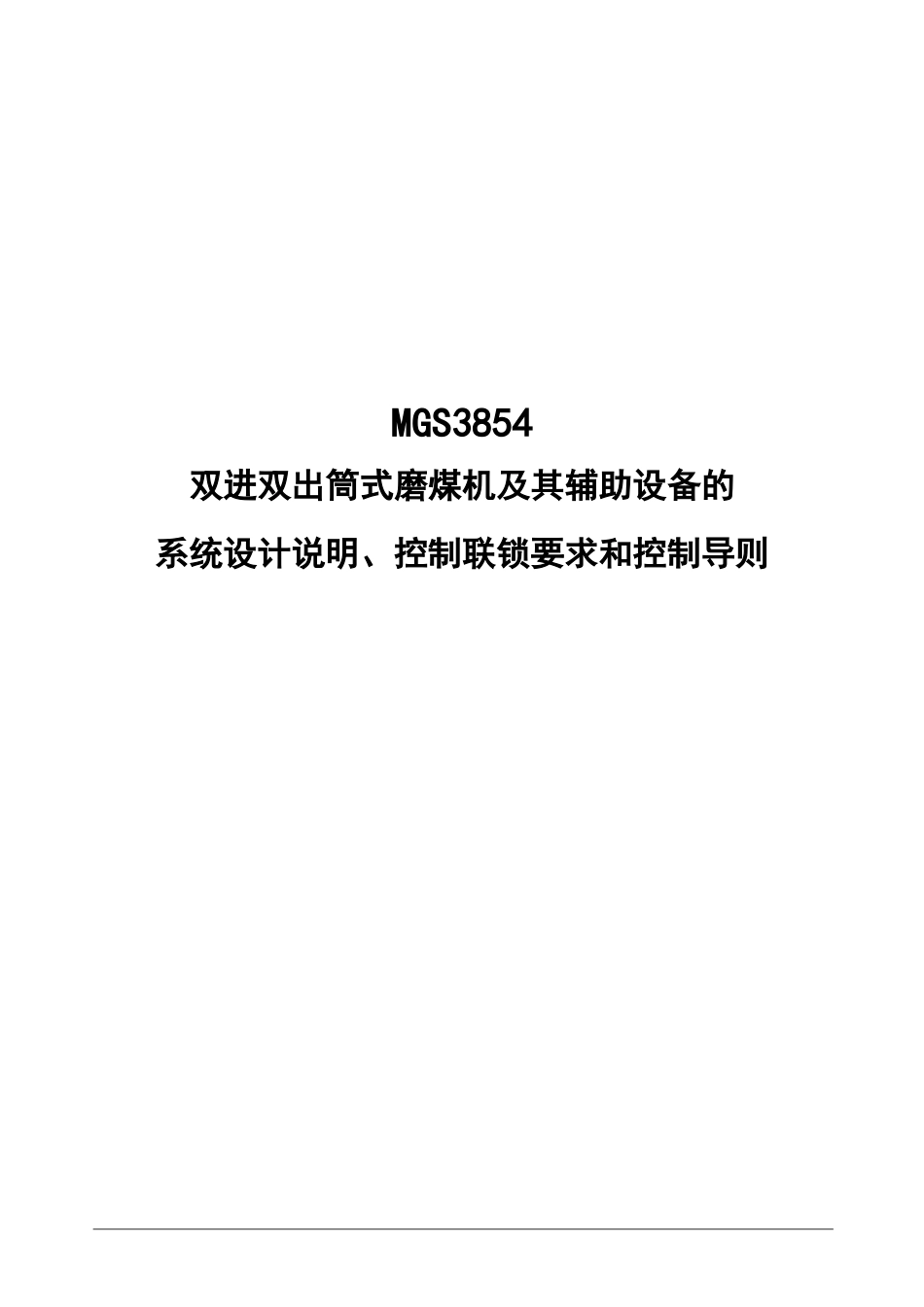

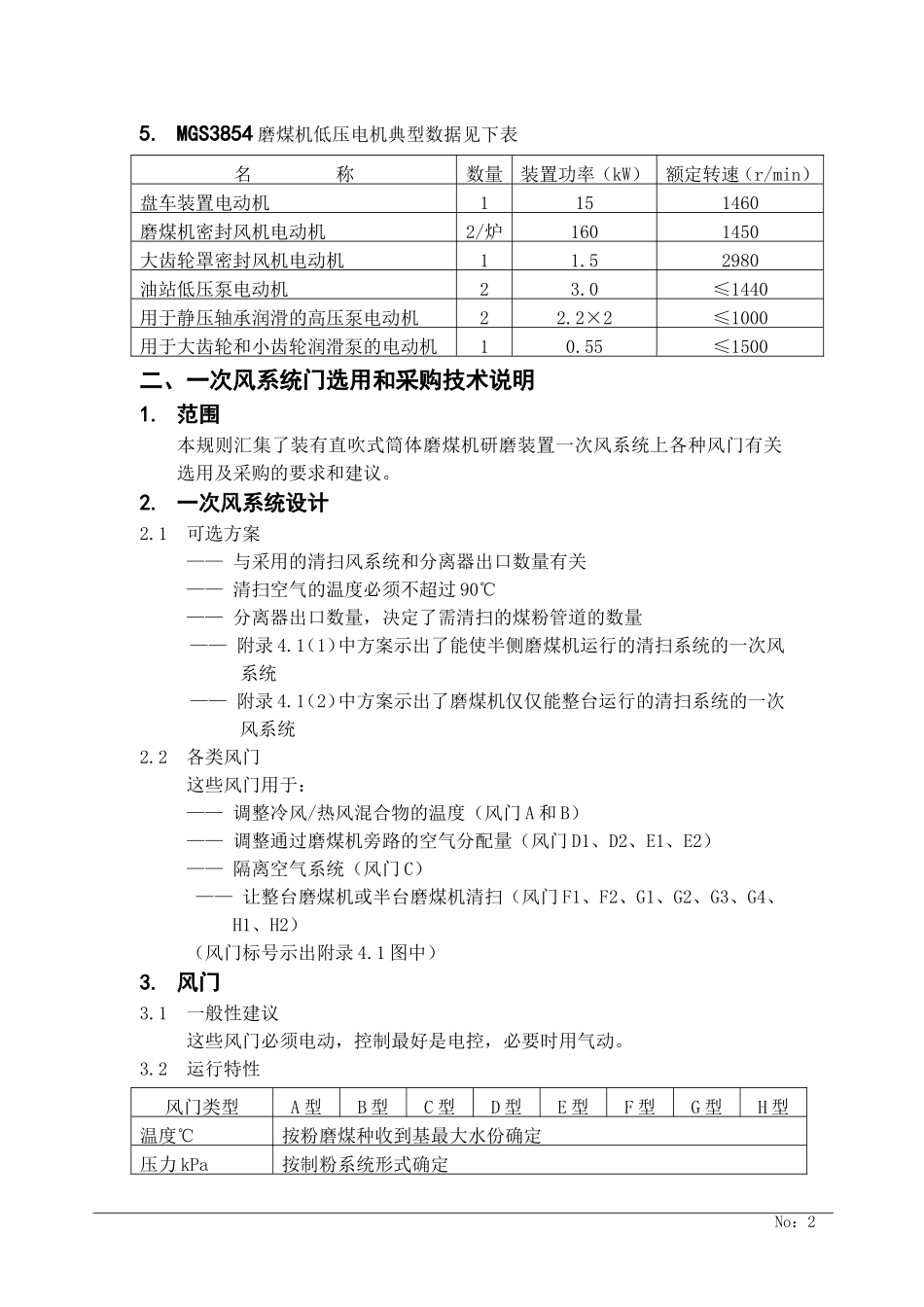

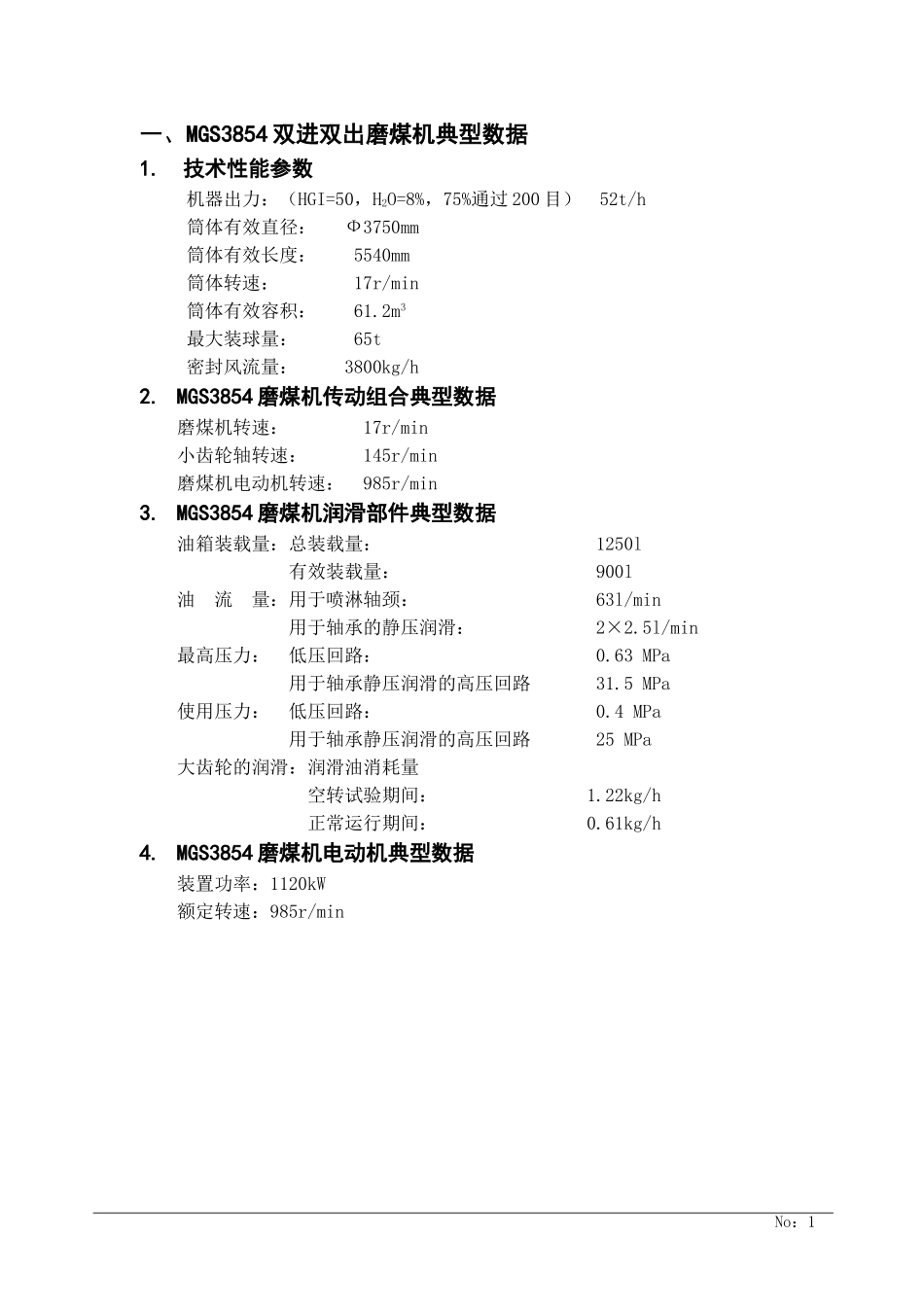

MGS3854双进双出筒式磨煤机及其辅助设备的系统设计说明、控制联锁要求和控制导则一、MGS3854双进双出磨煤机典型数据1.技术性能参数机器出力：（HGI=50，H2O=8%，75%通过200目）52t/h筒体有效直径：Ф3750mm筒体有效长度：5540mm筒体转速：17r/min筒体有效容积：61.2m3最大装球量：65t密封风流量：3800kg/h2.MGS3854磨煤机传动组合典型数据磨煤机转速：17r/min小齿轮轴转速：145r/min磨煤机电动机转速：985r/min3.MGS3854磨煤机润滑部件典型数据油箱装载量：总装载量：1250l有效装载量：900l油流量：用于喷淋轴颈：63l/min用于轴承的静压润滑：2×2.5l/min最高压力：低压回路：0.63MPa用于轴承静压润滑的高压回路31.5MPa使用压力：低压回路：0.4MPa用于轴承静压润滑的高压回路25MPa大齿轮的润滑：润滑油消耗量空转试验期间：1.22kg/h正常运行期间：0.61kg/h4.MGS3854磨煤机电动机典型数据装置功率：1120kW额定转速：985r/minNo：15.MGS3854磨煤机低压电机典型数据见下表名称数量装置功率（kW）额定转速（r/min）盘车装置电动机1151460磨煤机密封风机电动机2/炉1601450大齿轮罩密封风机电动机11.52980油站低压泵电动机23.0≤1440用于静压轴承润滑的高压泵电动机22.2×2≤1000用于大齿轮和小齿轮润滑泵的电动机10.55≤1500二、一次风系统门选用和采购技术说明1.范围本规则汇集了装有直吹式筒体磨煤机研磨装置一次风系统上各种风门有关选用及采购的要求和建议。2.一次风系统设计2.1可选方案——与采用的清扫风系统和分离器出口数量有关——清扫空气的温度必须不超过90℃——分离器出口数量，决定了需清扫的煤粉管道的数量——附录4.1（1）中方案示出了能使半侧磨煤机运行的清扫系统的一次风系统——附录4.1（2）中方案示出了磨煤机仅仅能整台运行的清扫系统的一次风系统2.2各类风门这些风门用于：——调整冷风/热风混合物的温度（风门A和B）——调整通过磨煤机旁路的空气分配量（风门D1、D2、E1、E2）——隔离空气系统（风门C）——让整台磨煤机或半台磨煤机清扫（风门F1、F2、G1、G2、G3、G4、H1、H2）（风门标号示出附录4.1图中）3.风门3.1一般性建议这些风门必须电动，控制最好是电控，必要时用气动。3.2运行特性风门类型A型B型C型D型E型F型G型H型温度℃按粉磨煤种收到基最大水份确定压力kPa按制粉系统形式确定No：2上下游严密程度%98.598.5>99.598.598.5>95>95>95内外严密程度%100100100100100100100100控制方式连续连续开启连续连续开启开启开启关闭关闭关闭关闭三、煤粉关断闸板门选用和采购技术说明1.范围本规则汇集了装有直吹式筒式磨煤机研磨装置的密封型煤粉关断闸板门的要求和建议。2.总则2.1目的采用这些关断闸板门的含义是：允许半台磨煤机运行，并用于磨煤机惰化作业（防火）。这些关断闸板装设在每个分离器出口。2.2一般性建议这些关断闸板门应是电动。控制最好是电控，如果必要，可用气动，必须特别注意这些关断闸板门的严密性。在图6.1给出了典型的关断闸板门简图。3.规范No：33.1运行参数温度通常100℃严密程度上/下游100%特殊按规范内/外部100%压力按系统设定关断闸板门操作时间40～60秒3.2等级设计压力必须取0.35MPa4.由制造厂提供的文件制造厂家必须提供材料合格证5.检验对每一个关断闸板门都必须进行5.1尺寸检验每个关断闸板门包括法兰都要进行5.2物理性能检验必要时采用支架，按现场相同状态进行试验对于每个类型的闸板门都必须进行100次开关操作另外，装在现场的门必须用伺服马达或同等的传动装置进行10次开关操作试验前后校核滑动闸门和衬板间的间隙5.3严密性检验关断闸板门严密性试验从顶板上法兰引入最大压力按规范最小压力按规范6.煤关断闸板门简图6.1四、确定磨煤机密封风系统的技术说明1.用途这些规则汇集了有关双进双出磨煤机密封风系统的技术要求和建议。2.系统说明系统包括下列两部分——磨煤机大齿轮罩密封风系统通过磨煤机大齿轮罩，密封风机为磨机大齿轮罩提供密封风。——磨煤机密封风系统通过磨煤机密封风机向下列装置提供密封风：中空轴，螺旋输送装置轴承，煤粉关断阀及原煤给煤机。3.磨煤机大齿轮罩密封风系统的确定No：4风...
