第3-6、7章 增压、贮水设备VIP专享VIP免费

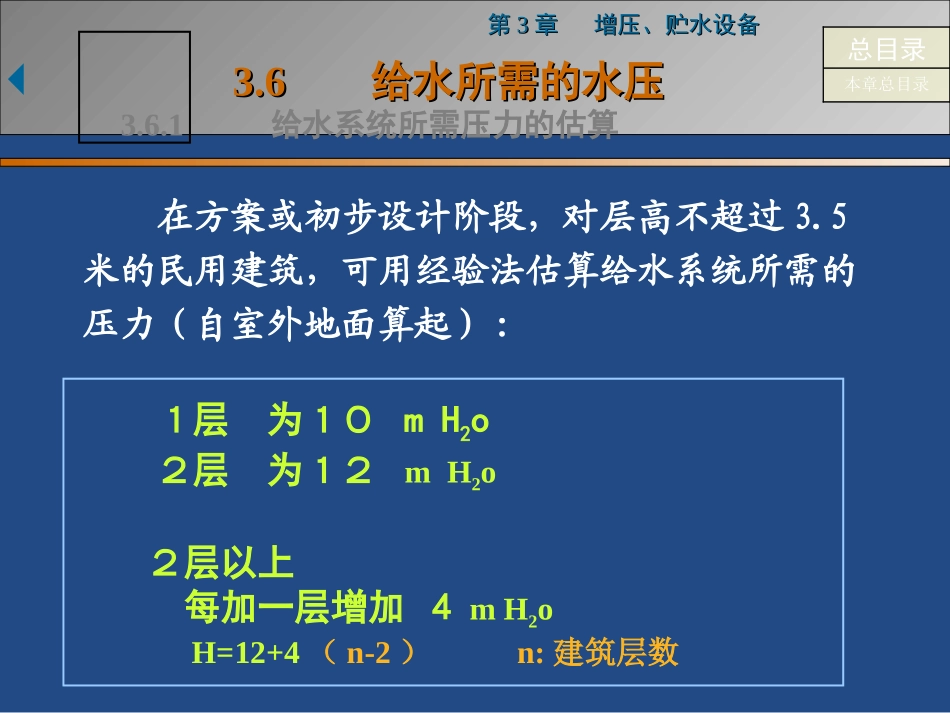

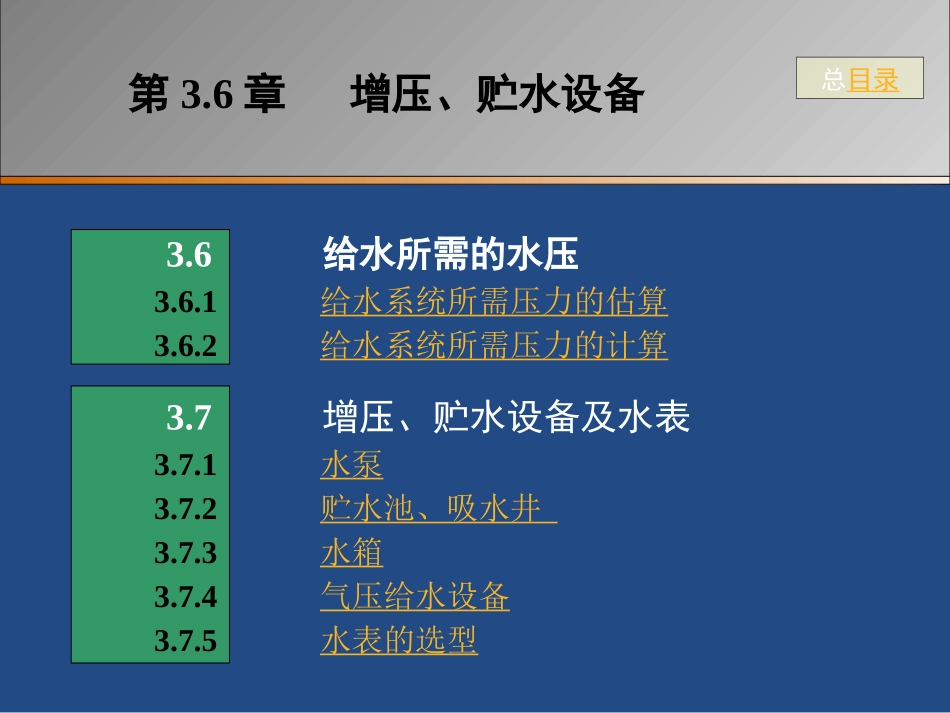

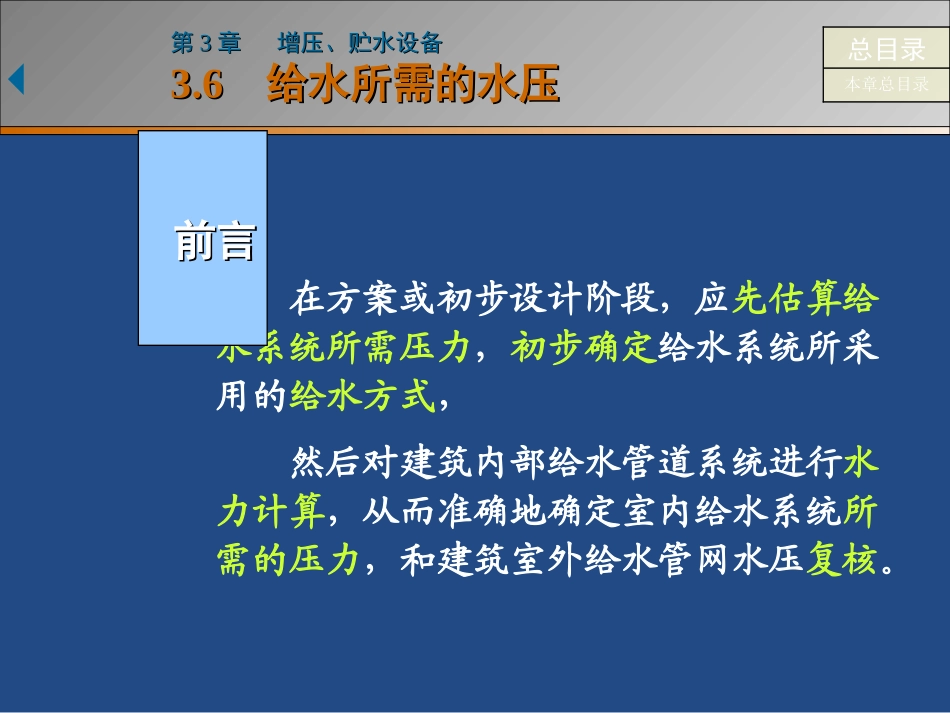

本章总目录总目录第3.6章增压、贮水设备3.6给水所需的水压3.6.1给水系统所需压力的估算3.6.2给水系统所需压力的计算3.7增压、贮水设备及水表3.7.1水泵3.7.2贮水池、吸水井3.7.3水箱3.7.4气压给水设备3.7.5水表的选型总目录本章总目录总目录第第33章增压、贮水设备章增压、贮水设备3.63.6给水所需的水压给水所需的水压在方案或初步设计阶段，应先估算给水系统所需压力，初步确定给水系统所采用的给水方式，然后对建筑内部给水管道系统进行水力计算，从而准确地确定室内给水系统所需的压力，和建筑室外给水管网水压复核。前言前言本章总目录总目录第第33章增压、贮水设备章增压、贮水设备3.63.6给水所需的水压给水所需的水压3.6.1给水系统所需压力的估算在方案或初步设计阶段，对层高不超过3.5米的民用建筑，可用经验法估算给水系统所需的压力(自室外地面算起):１层为１０mH2o２层为１２mH2o２层以上每加一层增加4mH2oH=12+4（n-2）n:建筑层数本章总目录总目录第第33章增压、贮水设备章增压、贮水设备3.63.6给水所需的水压给水所需的水压3.6.2给水系统所需压力的计算建筑物所需要的水压应按最不利点所需要的水压进行计算，计算公式为：H1+H2+H3+H4+H5=H最不利配水点与室外引入管起点的标高。管路水损。水表水损。流出水头，普通水龙头按2m计算。富裕水头，一般按2-5m计算。示意图H1H2H3H4H5本章总目录总目录H2+H3H1HH：总水压H4：流出水头H5：富裕水头H4+H5水表H1：最不利配水点与室外引入管起点的标高差H2：管路水损H3：水表水损3.6.2给水系统所需压力的计算1示意图本章总目录总目录第第33章增压、贮水设备章增压、贮水设备3.73.7增压、贮水设备及水表增压、贮水设备及水表3.7.1水泵参考图片参考图片水泵分类（主要指叶片式泵）按主轴方向分为卧式、立式、斜式卧式、立式、斜式按叶轮种类分为离心、混流、轴流离心、混流、轴流按吸入方式分为单吸和双吸单吸和双吸按级数分为单级和多级单级和多级S型单级双吸卧式离心泵NB型凝结水泵DG型多级卧式离心泵W型真空泵DL型立式多级泵锅炉给水泵本章总目录总目录水泵的抽水方式1.直接抽水：水泵直接从市政管网抽水，但必须事先征得市政部门同意。适用：在室外供水管网直径较大、压力较高，水泵抽水量相对比较小的情况下可采用。优点：可以充分利用外网的资用水头，并且可以保证水质不受到污染。直接从市政管网抽水第第33章增压、贮水设备章增压、贮水设备3.73.7增压、贮水设备及水表增压、贮水设备及水表3.7.1水泵本章总目录总目录水泵的抽水方式2.从贮水池中抽水：适用：当用水量较大，又不允许直接从外网抽水时采用。缺点：不能充分利用外网的资用水头，造成能源浪费，容易引起水质二次污染，贮水池需要投资和定期管理等。从贮水池抽水第第33章增压、贮水设备章增压、贮水设备3.73.7增压、贮水设备及水表增压、贮水设备及水表3.7.1水泵本章总目录总目录贮水池设计说明1.资料不足时，生产（生活）调节水（qb-ql）Tb可以按不小于建筑日用水量的8%-12%计算。2.贮水池仅起调节水量的作用时，可不计Vx、Vf。3.当室外给水管网能满足建筑内部所需水量时，贮水池可设吸水坑，吸水坑深度不宜小于1m。4.容积大于500m3的贮水池，应分两格，以便清洗、检修时不停水。5.生产（生活）、消防共用水池应有消防水平时不被动用的措施。第第33章增压、贮水设备章增压、贮水设备3.73.7增压、贮水设备及水表增压、贮水设备及水表3.7.2贮水池、吸水井本章总目录总目录措施一:在生产、生活水泵吸水管上开小孔形成虹吸出流。第第33章增压、贮水设备章增压、贮水设备3.73.7增压、贮水设备及水表增压、贮水设备及水表3.7.2贮水池、吸水井贮水池设计说明消防水平时不被动用的措施。Flash格式演示动画在这里单击鼠标左键播放本章总目录总目录措施二在贮水池中设溢流墙，生活、生产用水经消防用水贮存部分出流。第第33章增压、贮水设备章增压、贮水设备3.73.7增压、贮水设备及水表增压、贮水设备及水表3.7.2贮水池、吸水井消防水平时不被动用的措施。Flash格式演示动画在这里单击鼠标左键播放措施三:在水箱出水管上设小孔形成虹吸出流。本章总目录总目录吸水井1.设置吸水...
