CAXA2011实体设计使用经验——拉伸除料过程VIP免费

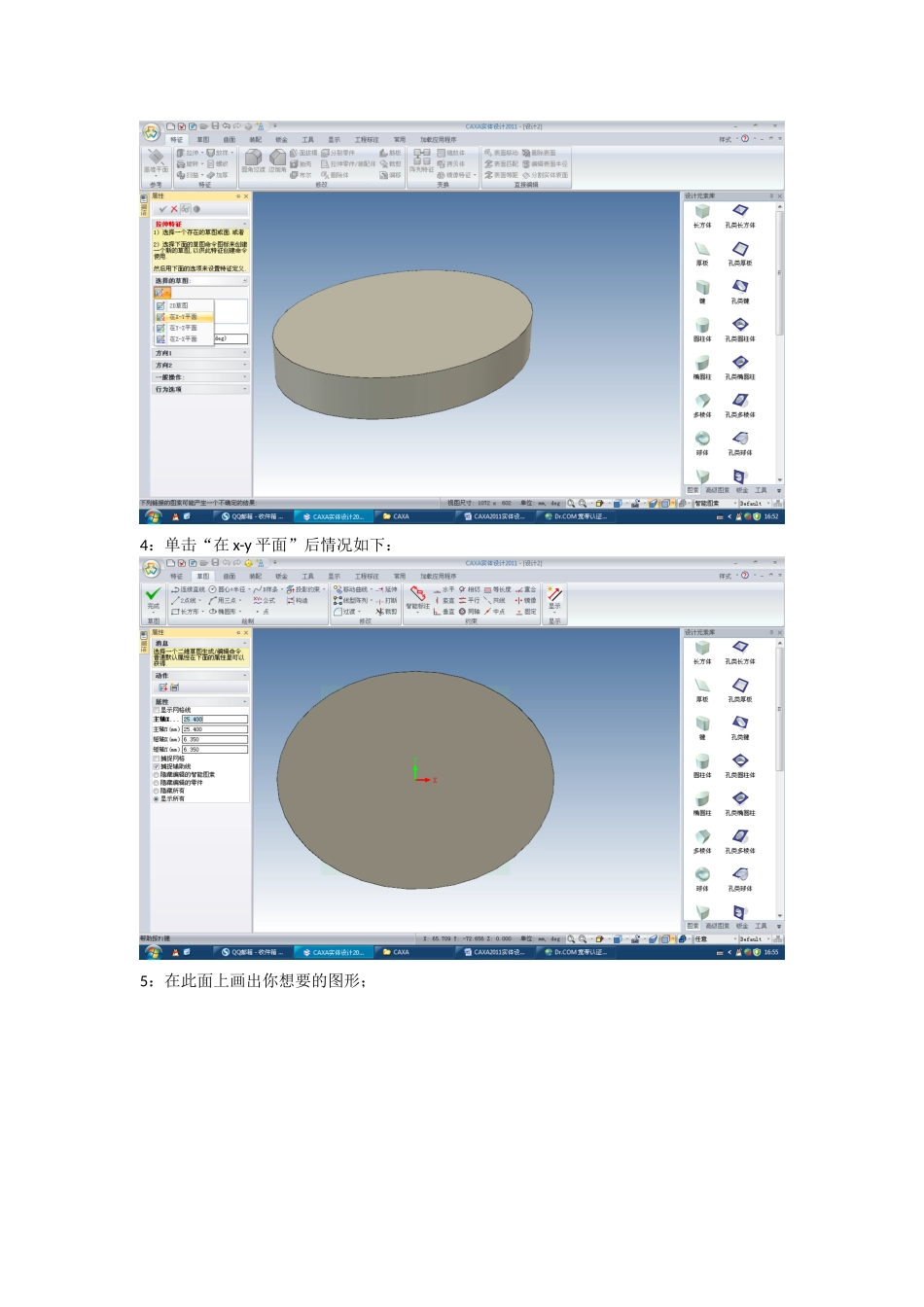

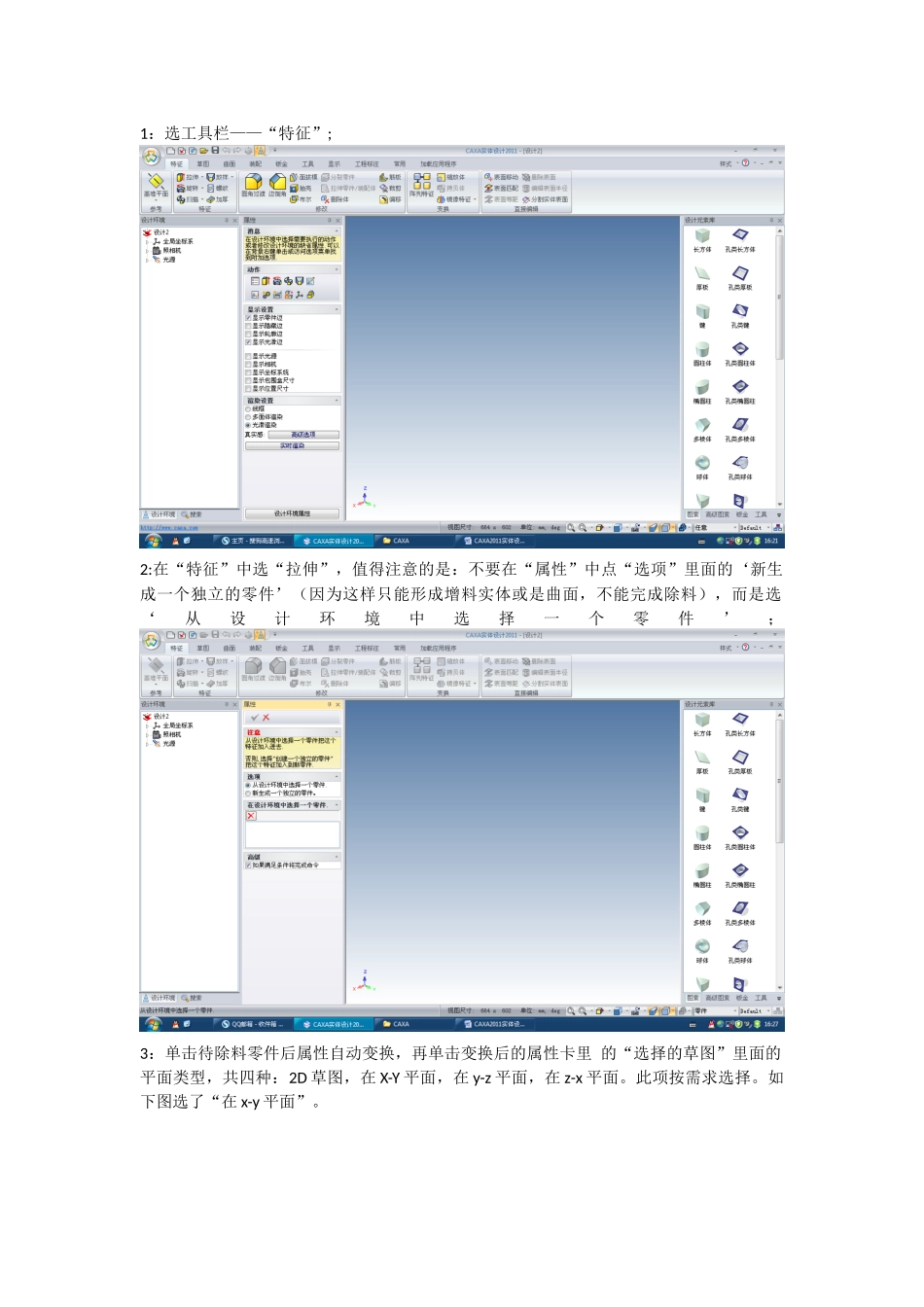

1：选工具栏——“特征”;2:在“特征”中选“拉伸”，值得注意的是：不要在“属性”中点“选项”里面的‘新生成一个独立的零件’（因为这样只能形成增料实体或是曲面，不能完成除料），而是选‘从设计环境中选择一个零件’；3：单击待除料零件后属性自动变换，再单击变换后的属性卡里的“选择的草图”里面的平面类型，共四种：2D草图，在X-Y平面，在y-z平面，在z-x平面。此项按需求选择。如下图选了“在x-y平面”。4：单击“在x-y平面”后情况如下：5：在此面上画出你想要的图形；6：单击左上角的“绿色对号-完成”后视图自动变化成下图，注意在“属性”—“一般操作”中选上“除料”；7:打上“属性”左上角的“绿色对号”，变成下图；8：至此，任务完成。
