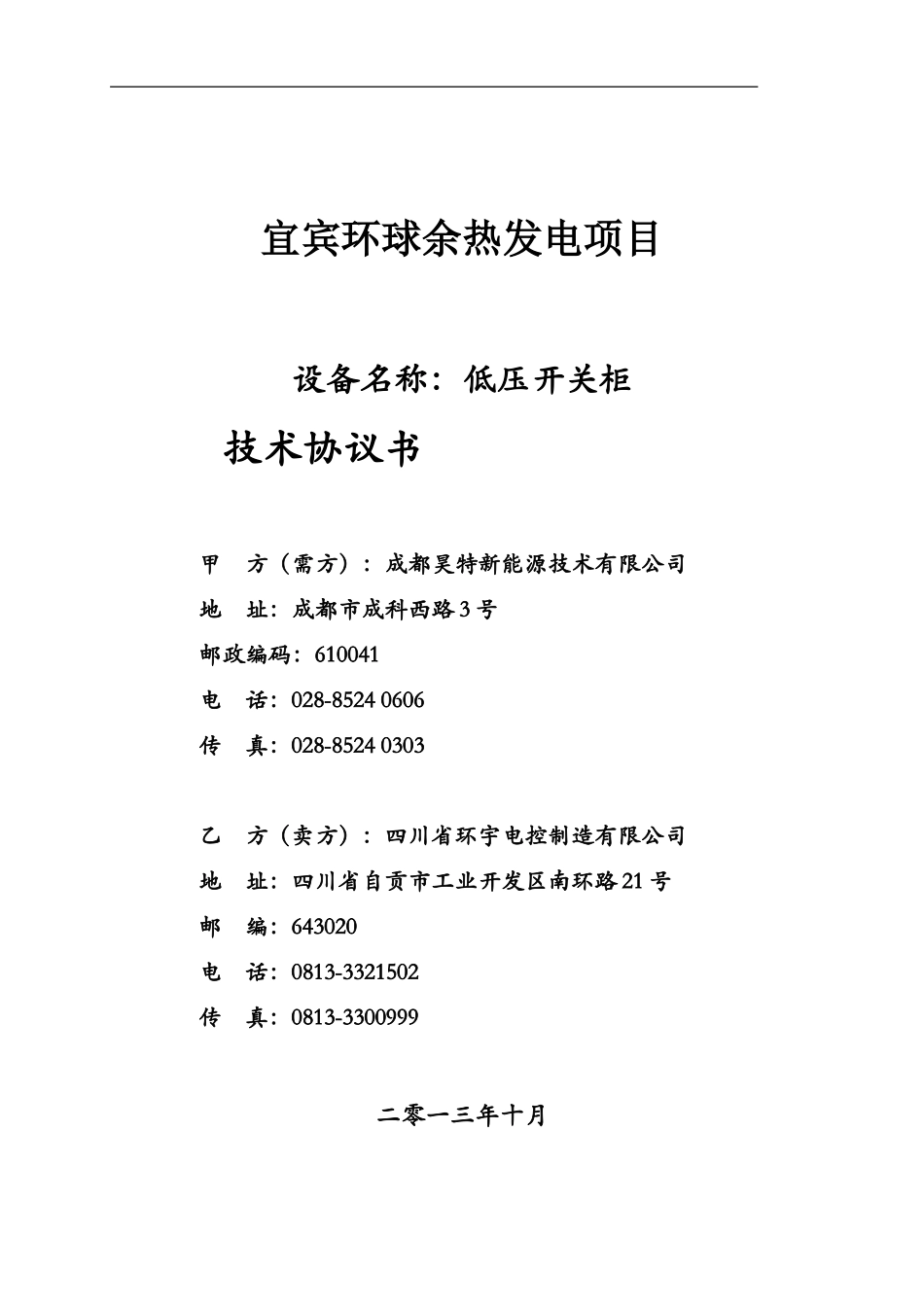

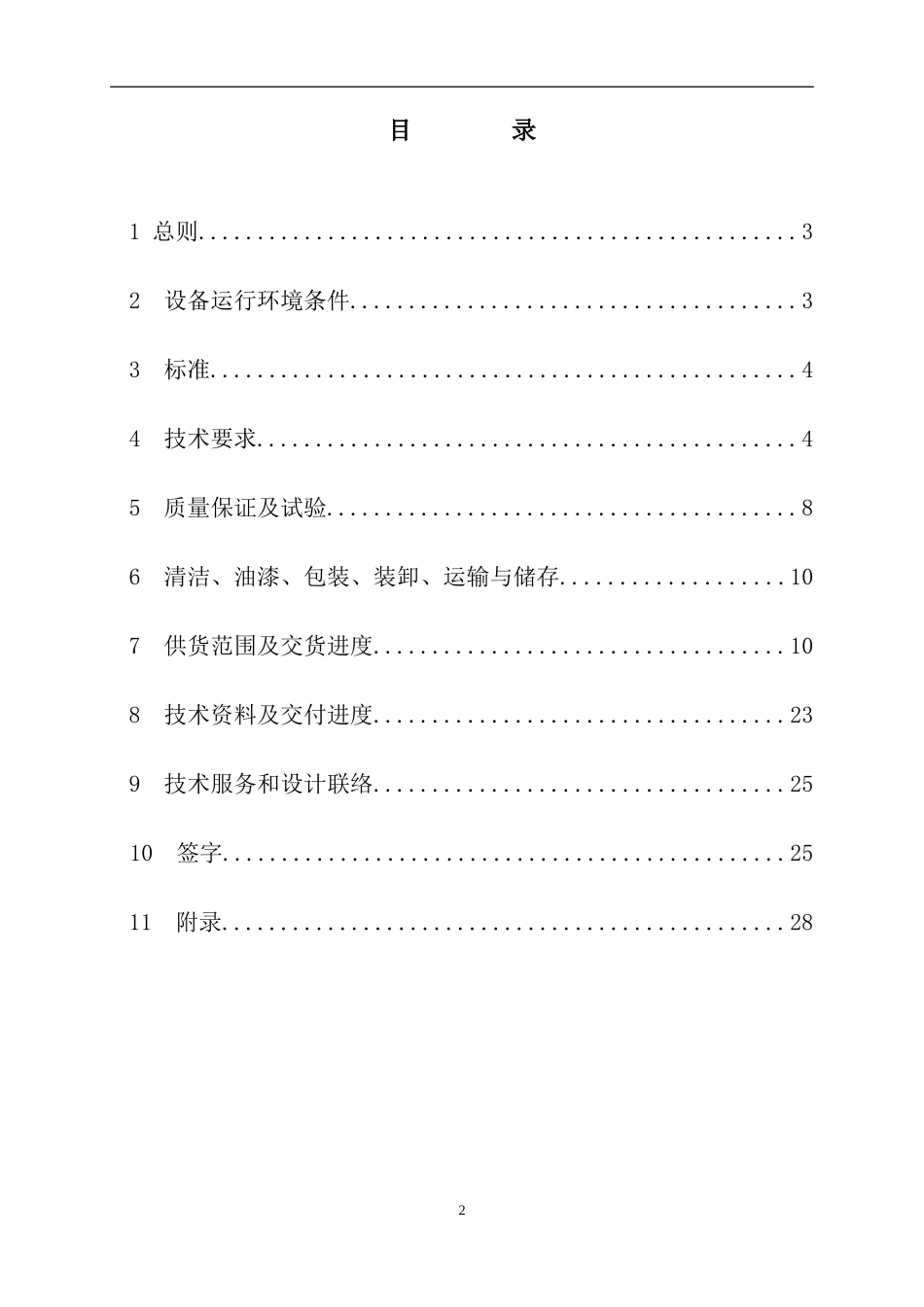

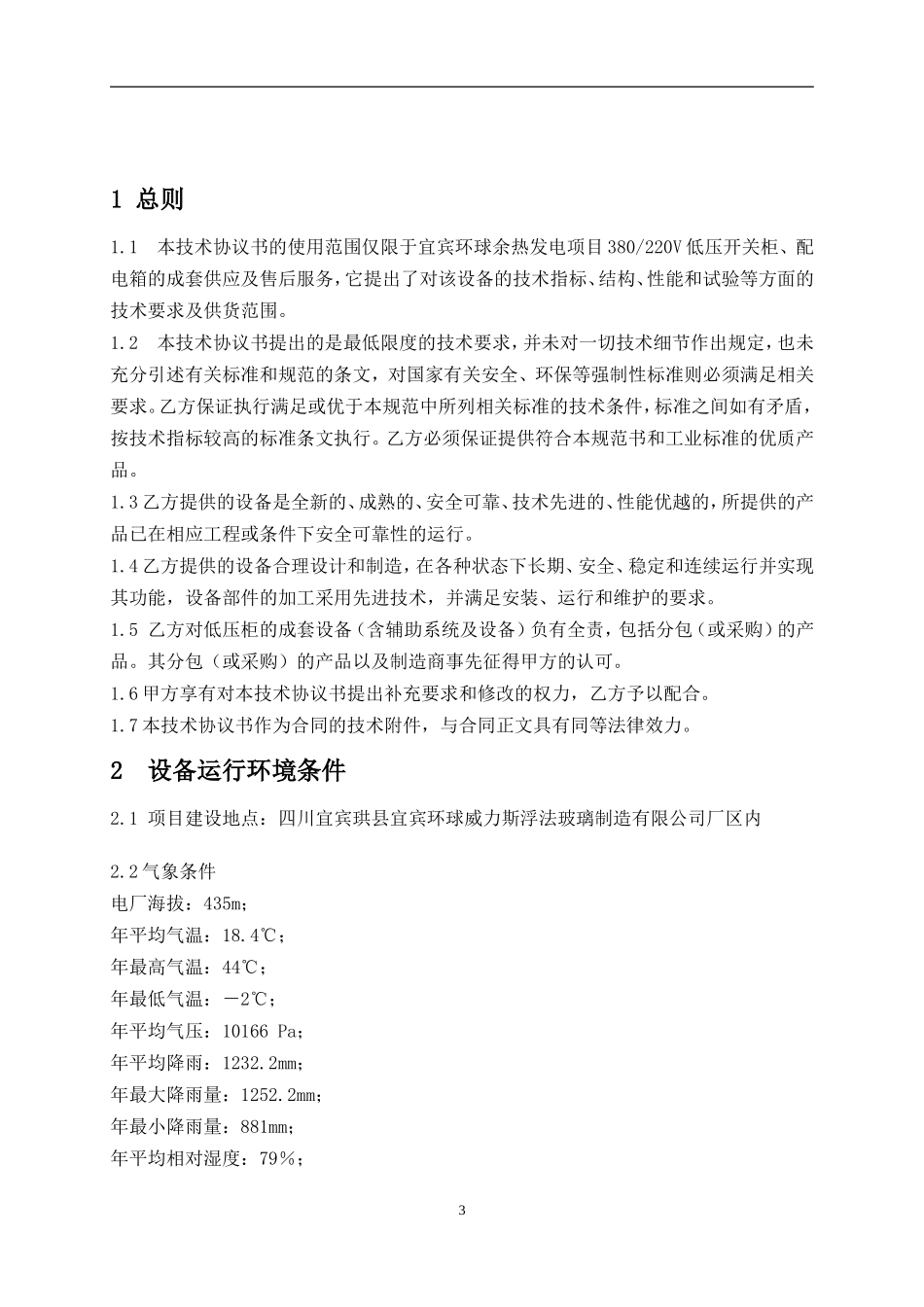

宜宾环球余热发电项目设备名称：低压开关柜技术协议书甲方（需方）：成都昊特新能源技术有限公司地址：成都市成科西路3号邮政编码：610041电话：028-85240606传真：028-85240303乙方（卖方）：四川省环宇电控制造有限公司地址：四川省自贡市工业开发区南环路21号邮编：643020电话：0813-3321502传真：0813-3300999二零一三年十月目录1总则...................................................32设备运行环境条件......................................33标准..................................................44技术要求..............................................45质量保证及试验........................................86清洁、油漆、包装、装卸、运输与储存...................107供货范围及交货进度...................................108技术资料及交付进度...................................239技术服务和设计联络...................................2510签字................................................2511附录................................................2821总则1.1本技术协议书的使用范围仅限于宜宾环球余热发电项目380/220V低压开关柜、配电箱的成套供应及售后服务，它提出了对该设备的技术指标、结构、性能和试验等方面的技术要求及供货范围。1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，对国家有关安全、环保等强制性标准则必须满足相关要求。乙方保证执行满足或优于本规范中所列相关标准的技术条件，标准之间如有矛盾，按技术指标较高的标准条文执行。乙方必须保证提供符合本规范书和工业标准的优质产品。1.3乙方提供的设备是全新的、成熟的、安全可靠、技术先进的、性能优越的，所提供的产品已在相应工程或条件下安全可靠性的运行。1.4乙方提供的设备合理设计和制造，在各种状态下长期、安全、稳定和连续运行并实现其功能，设备部件的加工采用先进技术，并满足安装、运行和维护的要求。1.5乙方对低压柜的成套设备（含辅助系统及设备）负有全责，包括分包（或采购）的产品。其分包（或采购）的产品以及制造商事先征得甲方的认可。1.6甲方享有对本技术协议书提出补充要求和修改的权力，乙方予以配合。1.7本技术协议书作为合同的技术附件，与合同正文具有同等法律效力。2设备运行环境条件2.1项目建设地点：四川宜宾珙县宜宾环球威力斯浮法玻璃制造有限公司厂区内2.2气象条件电厂海拔：435m；年平均气温：18.4℃；年最高气温：44℃；年最低气温：－2℃；年平均气压：10166Pa；年平均降雨：1232.2mm；年最大降雨量：1252.2mm；年最小降雨量：881mm；年平均相对湿度：79％；3全年主导风向：东北风（NE）；最大风速：27m/s；土壤最大冻结深度：无；2.3地震烈度根据《建筑抗震设计规范》（GB50011-2001）要求，厂区地震烈度为6度，设计基本地震加速度值为0.05g；2.4安装位置本设备安装于户内，属一般性工业场所；3标准执行标准和规范（不限于）3.1GB7251《低压成套开关设备和控制设备》;3.2IEC439《低压成套开关设备和控制设备》;3.3GB14048《低压开关设备和控制设备》;3.4GB/T4942.2《低压电器外壳防护等级》;3.5GB3983.1《低压并联电容器》;3.6GB9466《低压抽出式成套开关设备基本试验方法》;3.7GB10213《保护继电器的结构型式与基本试验方法》;3.8GB13539《低压熔断器》；3.9ZBK36001《低压抽出式成套开关设备》；3.10JB4012《低压空气式隔离器开关隔离开关及熔断器组合电器》。4技术要求4.1低压柜主要技术参数额定电压：380/220V；额定绝缘电压：交流660V；额定频率：50Hz；分、合闸机构和辅助回路的额定电压:DC220V或AC220V；开关柜工频耐压：2.5KV；冲击耐受电压：8KV；柜体防护等级≥IP30；正常工作电源和备用电源不并列运行；低压系统为三相五线制：即TN-S，N线和PE线独立。4.2供货范围：详细供货范围以招标图纸为准。44.3结构4.3.1低压开关柜型式为GCS型抽出式开关柜，框架断路器选用抽屉式，乙方提供开关柜的每面柜的详细接线图、开关柜屏面布置图及380/220V配电装...
