《机械设计基础》章习题VIP免费

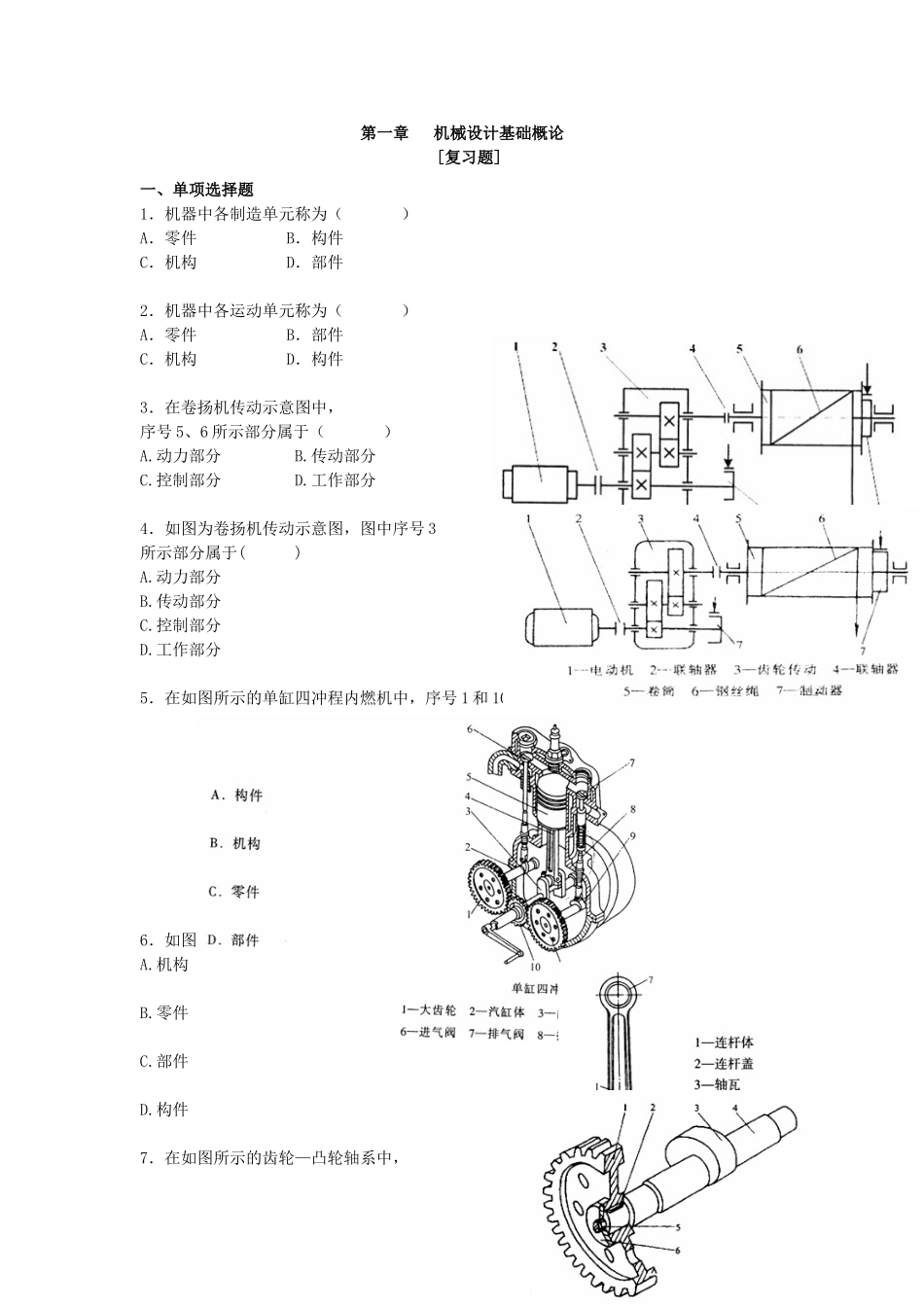

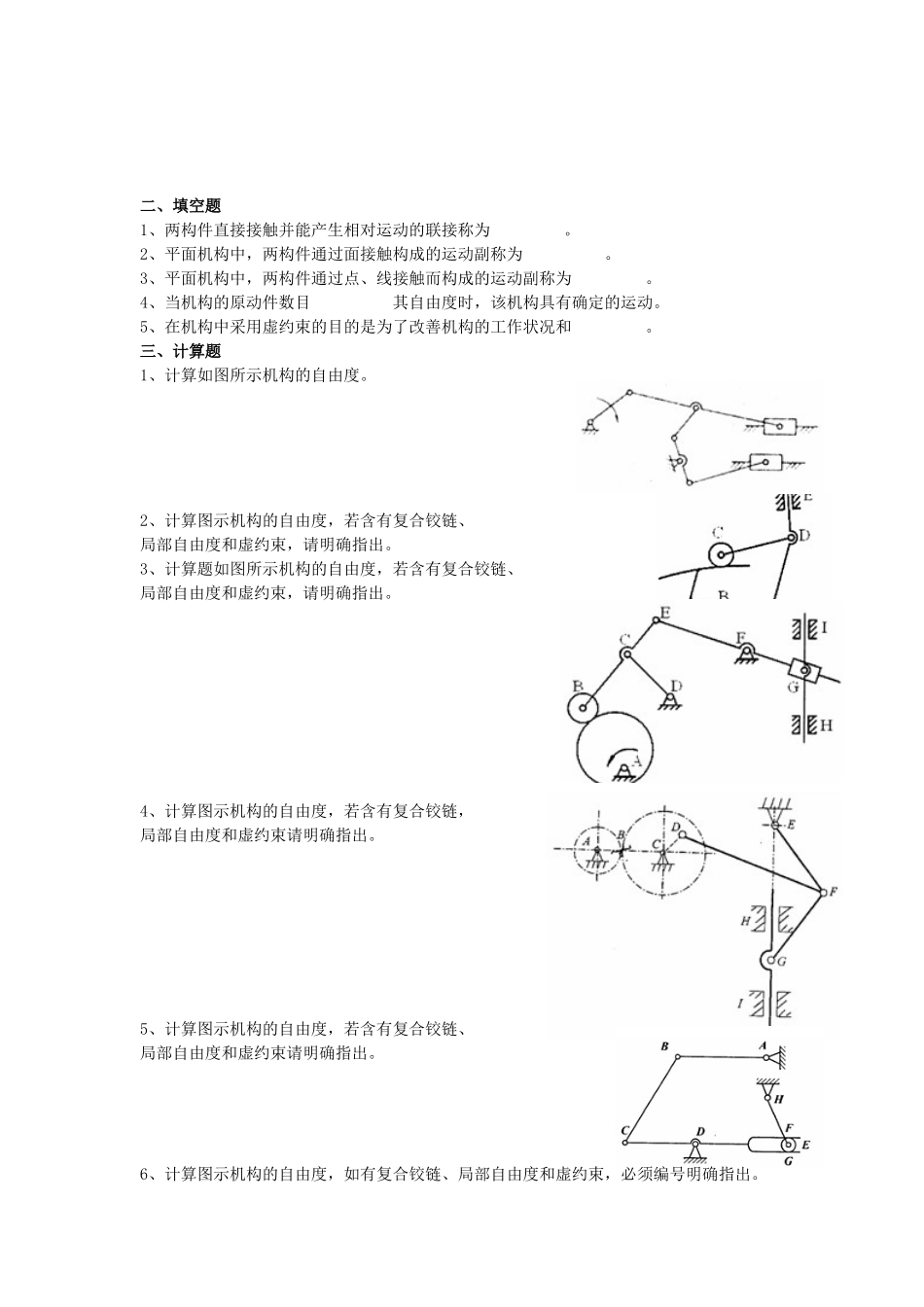

第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件B．构件C．机构D．部件2．机器中各运动单元称为（）A．零件B．部件C．机构D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于()A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为()A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束B．1个约束C．2个约束D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束B．1个约束C．2个约束D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.34．平面运动副的最大约束数为（）A．1B．2C．3D．55．若两构件组成低副，则其接触形式为（）A．面接触B．点或线接触C．点或面接触D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A.转动副B.移动副C.球面副D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为()A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图aB．图bC．图cD．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为。2、平面机构中，两构件通过面接触构成的运动副称为。3、平面机构中，两构件通过点、线接触而构成的运动副称为。4、当机构的原动件数目其自由度时，该机构具有确定的运动。5、在机构中采用虚约束的目的是为了改善机构的工作状况和。三、计算题1、计算如图所示机构的自由度。2、计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。3、计算题如图所示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。4、计算图示机构的自由度，若含有复合铰链，局部自由度和虚约束请明确指出。5、计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束请明确指出。6、计算图示机构的自由度，如有复合铰链、局部自由度和虚约束，必须编号明确指出。7、计算图示齿轮一连杆机构的自由度，如有复合铰链、局部自由度和虚约束，必须明确指出。注：构件1，2为一对齿轮8、计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束请明确指出。9、试计算如图所示机构的自由度，若含有复合铰链、局部自由度、虚约束时应明确指出。10、计算图示机构的自由度，若含有复合铰链、局部自由度、虚约束必须明确指出。11、计算如图所示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。12、计算题如图所示机构的自由度，如有复合铰链、局部自由度或虚约束的地方请明确指出。[参考答案]一、单项选择题1B,2C,3C,4B,5A,6D,7B,8B,9A,10A二、填空题1运动副，2低副，3高副，4等于，5受力情况三、计算1、解：F=3n-2PL-PH=3×7-2×10=12、解：C为局部自由度，E或G为虚约束，F=3n-2PL-PH=3×4-2×5-1=13、解：B为局部自由度，H或I为虚约束，F=3n-2PL-PH=3×6-2×8-1=14、解：F为复合铰链，H或I为虚约束，F=3n-2PL-PH=3×6-2×8-1=15、解：E为局部自由度，F或G为虚约束，F=3n-2PL-PH=3×4-2×5-1=16、解：2个复合铰链，1个虚约束，F=3n-2PL-PH=3×7-2×10=17、解：A为复合铰链，F=3n-2PL-PH=3×4-2×5-1=18、解：C为复合铰链，F=3n-2PL-PH=3×5-2×7=19、解：B为局部自由度,D或E为虚约束,H为复合铰链，F=3n-2PL-PH=3×7-2×9-2=110、解：一个局部自由度，一个虚约束，F=3n-2PL-PH=3×6-2×8-1=111、解：E或F为虚约束，F=3n-2PL-PH=3×5-2×7=112、解：C和E为复合铰...
