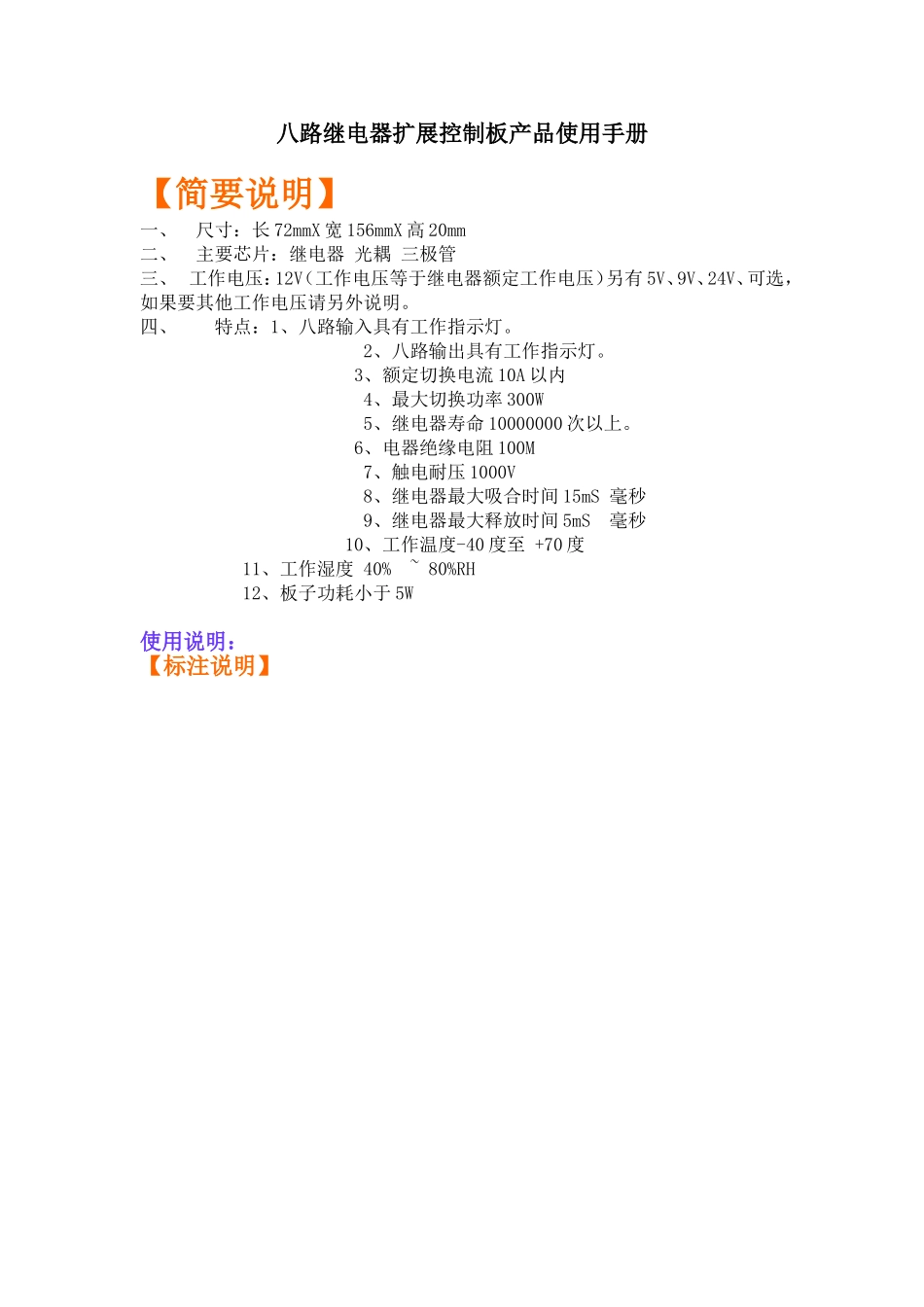

八路继电器扩展控制板原理图PCB及产品使用手册_第1页
1/20

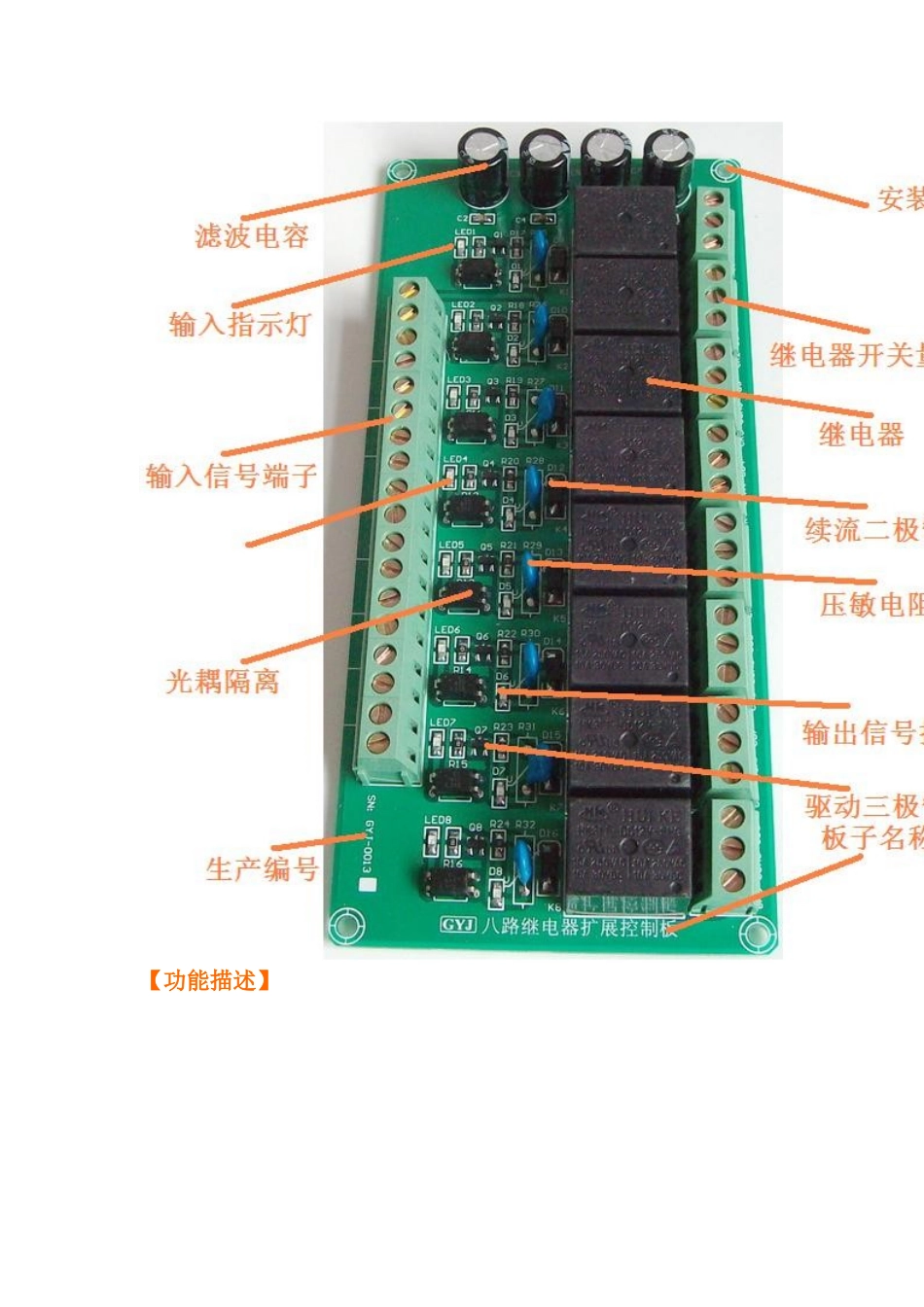

八路继电器扩展控制板原理图PCB及产品使用手册_第2页
2/20

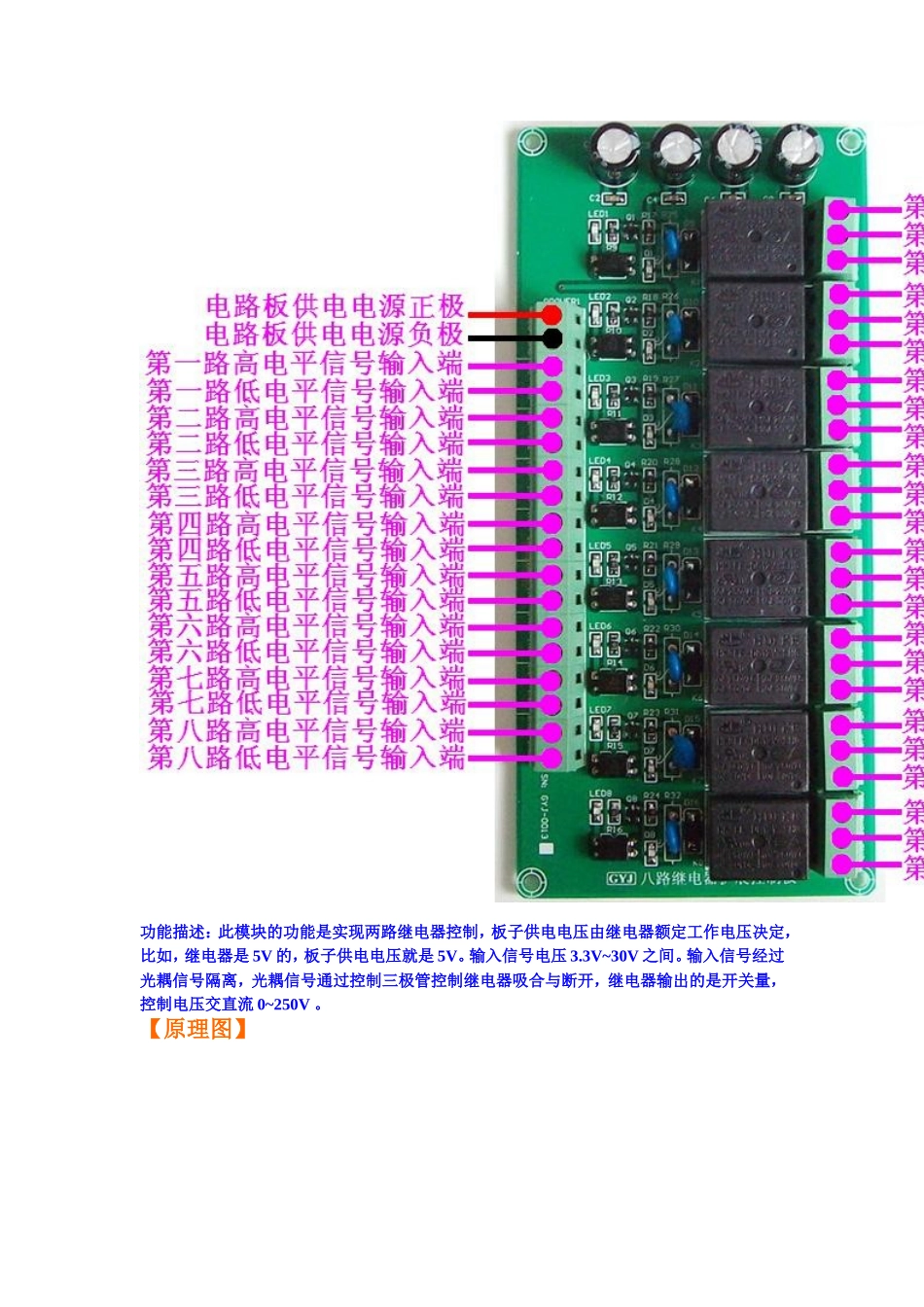

八路继电器扩展控制板原理图PCB及产品使用手册_第3页
3/20
八路继电器扩展控制板产品使用手册【简要说明】一、尺寸:长72mmX宽156mmX高20mm二、主要芯片:继电器光耦三极管三、工作电压:12V(工作电压等于继电器额定工作电压)另有5V、9V、24V、可选,如果要其他工作电压请另外说明。四、特点:1、八路输入具有工作指示灯。2、八路输出具有工作指示灯。3、额定切换电流10A以内4、最大切换功率300W5、继电器寿命10000000次以上。6、电器绝缘电阻100M7、触电耐压1000V8、继电器最大吸合时间15mS毫秒9、继电器最大释放时间5mS毫秒10、工作温度-40度至+70度11、工作湿度40%~80%RH12、板子功耗小于5W使用说明:【标注说明】【功能描述】功能描述:此模块的功能是实现两路继电器控制,板子供电电压由继电器额定工作电压决定,比如,继电器是5V的,板子供电电压就是5V。输入信号电压3.3V~30V之间。输入信号经过光耦信号隔离,光耦信号通过控制三极管控制继电器吸合与断开,继电器输出的是开关量,控制电压交直流0~250V。【原理图】【PCB图】【元件清单】【应用举例1】【应用举例2】【输入控制设备】【输出控制设备】【真值表】【图片展示】
