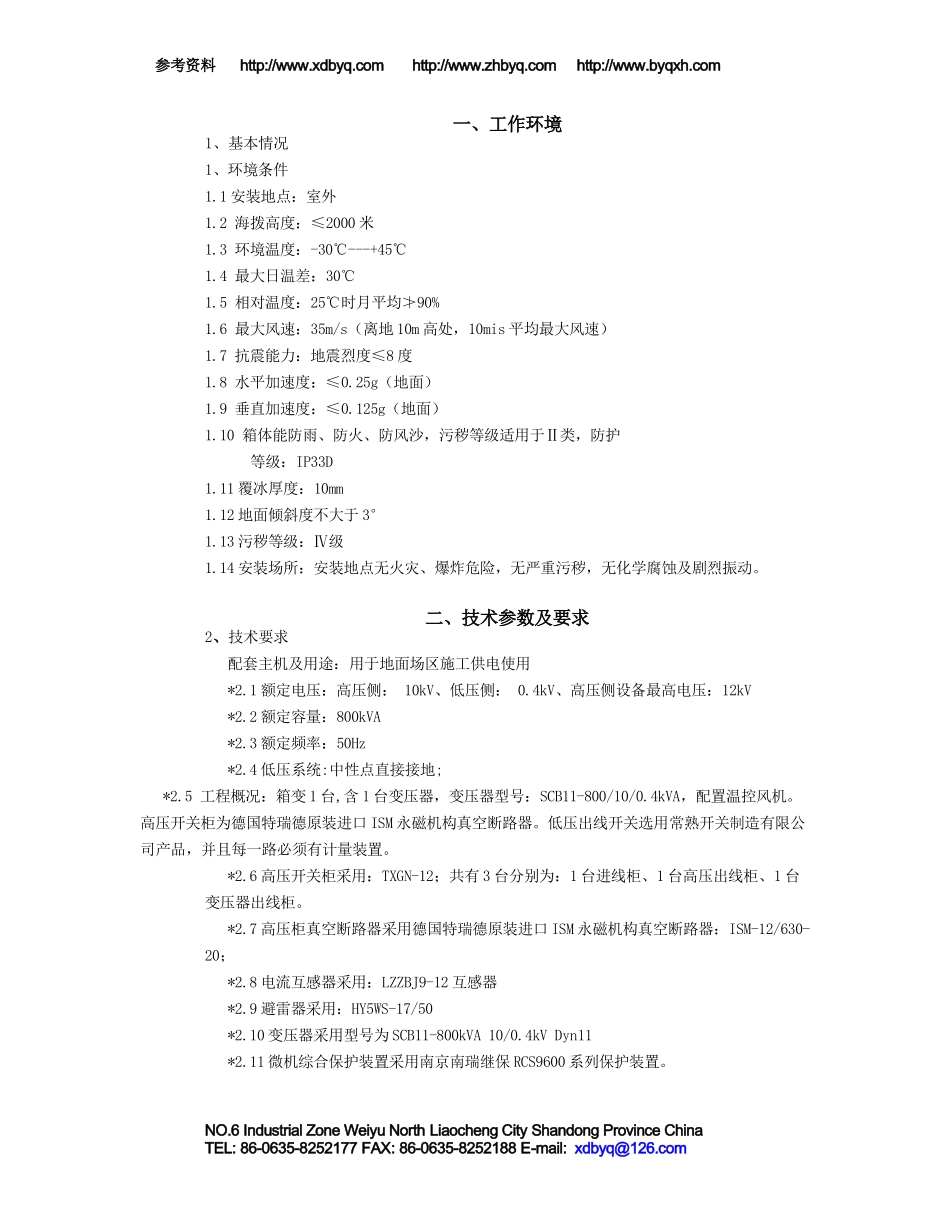

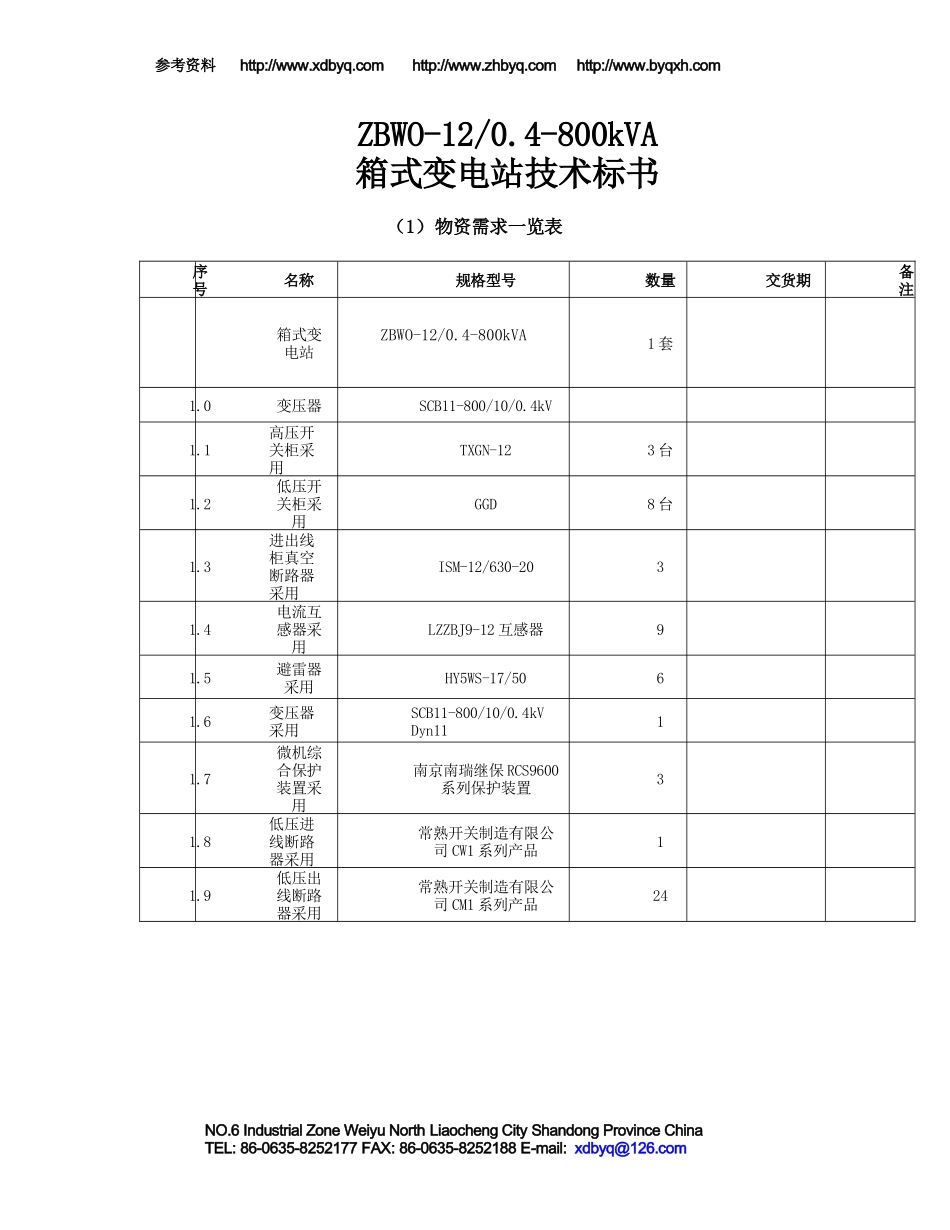

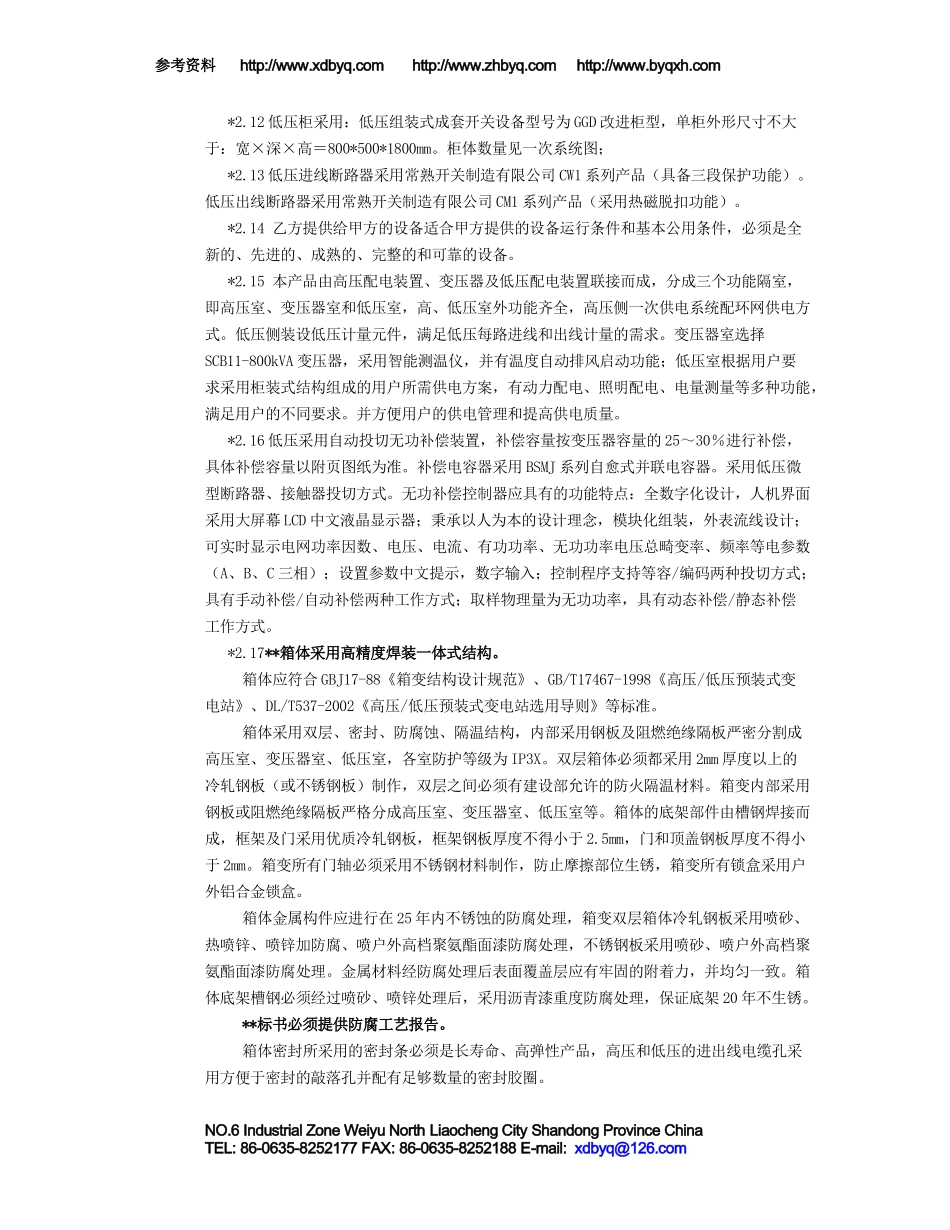

参考资料http://www.xdbyq.comhttp://www.zhbyq.comhttp://www.byqxh.comZBWO-12/0.4-800kVA箱式变电站技术标书（1）物资需求一览表序号名称规格型号数量交货期备注箱式变电站ZBWO-12/0.4-800kVA1套1.0变压器SCB11-800/10/0.4kV1.1高压开关柜采用TXGN-123台1.2低压开关柜采用GGD8台1.3进出线柜真空断路器采用ISM-12/630-2031.4电流互感器采用LZZBJ9-12互感器91.5避雷器采用HY5WS-17/5061.6变压器采用SCB11-800/10/0.4kVDyn1111.7微机综合保护装置采用南京南瑞继保RCS9600系列保护装置31.8低压进线断路器采用常熟开关制造有限公司CW1系列产品11.9低压出线断路器采用常熟开关制造有限公司CM1系列产品24NO.6IndustrialZoneWeiyuNorthLiaochengCityShandongProvinceChinaTEL:86-0635-8252177FAX:86-0635-8252188E-mail:xdbyq@126.com参考资料http://www.xdbyq.comhttp://www.zhbyq.comhttp://www.byqxh.com一、工作环境1、基本情况1、环境条件1.1安装地点：室外1.2海拨高度：≤2000米1.3环境温度：-30℃---+45℃1.4最大日温差：30℃1.5相对温度：25℃时月平均≯90%1.6最大风速：35m/s（离地10m高处，10mis平均最大风速）1.7抗震能力：地震烈度≤8度1.8水平加速度：≤0.25g（地面）1.9垂直加速度：≤0.125g（地面）1.10箱体能防雨、防火、防风沙，污秽等级适用于Ⅱ类，防护等级：IP33D1.11覆冰厚度：10mm1.12地面倾斜度不大于3°1.13污秽等级：Ⅳ级1.14安装场所：安装地点无火灾、爆炸危险，无严重污秽，无化学腐蚀及剧烈振动。二、技术参数及要求2、技术要求配套主机及用途：用于地面场区施工供电使用*2.1额定电压：高压侧：10kV、低压侧：0.4kV、高压侧设备最高电压：12kV*2.2额定容量：800kVA*2.3额定频率：50Hz*2.4低压系统:中性点直接接地;*2.5工程概况：箱变1台,含1台变压器，变压器型号：SCB11-800/10/0.4kVA，配置温控风机。高压开关柜为德国特瑞德原装进口ISM永磁机构真空断路器。低压出线开关选用常熟开关制造有限公司产品，并且每一路必须有计量装置。*2.6高压开关柜采用：TXGN-12；共有3台分别为：1台进线柜、1台高压出线柜、1台变压器出线柜。*2.7高压柜真空断路器采用德国特瑞德原装进口ISM永磁机构真空断路器：ISM-12/630-20；*2.8电流互感器采用：LZZBJ9-12互感器*2.9避雷器采用：HY5WS-17/50*2.10变压器采用型号为SCB11-800kVA10/0.4kVDyn11*2.11微机综合保护装置采用南京南瑞继保RCS9600系列保护装置。NO.6IndustrialZoneWeiyuNorthLiaochengCityShandongProvinceChinaTEL:86-0635-8252177FAX:86-0635-8252188E-mail:xdbyq@126.com参考资料http://www.xdbyq.comhttp://www.zhbyq.comhttp://www.byqxh.com*2.12低压柜采用：低压组装式成套开关设备型号为GGD改进柜型，单柜外形尺寸不大于：宽×深×高＝800*500*1800mm。柜体数量见一次系统图；*2.13低压进线断路器采用常熟开关制造有限公司CW1系列产品（具备三段保护功能）。低压出线断路器采用常熟开关制造有限公司CM1系列产品（采用热磁脱扣功能）。*2.14乙方提供给甲方的设备适合甲方提供的设备运行条件和基本公用条件，必须是全新的、先进的、成熟的、完整的和可靠的设备。*2.15本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室外功能齐全，高压侧一次供电系统配环网供电方式。低压侧装设低压计量元件，满足低压每路进线和出线计量的需求。变压器室选择SCB11-800kVA变压器，采用智能测温仪，并有温度自动排风启动功能；低压室根据用户要求采用柜装式结构组成的用户所需供电方案，有动力配电、照明配电、电量测量等多种功能，满足用户的不同要求。并方便用户的供电管理和提高供电质量。*2.16低压采用自动投切无功补偿装置，补偿容量按变压器容量的25～30％进行补偿，具体补偿容量以附页图纸为准。补偿电容器采用BSMJ系列自愈式并联电容器。采用低压微型断路器、接触器投切方式。无功补偿控制器应具有的功能特点：全数字化设计，人机界面采用大屏幕LCD中文液晶显示器；秉承以人为本的设计理念，模块化组装，外表流线设计；可实时显示电网功率因数、电...
