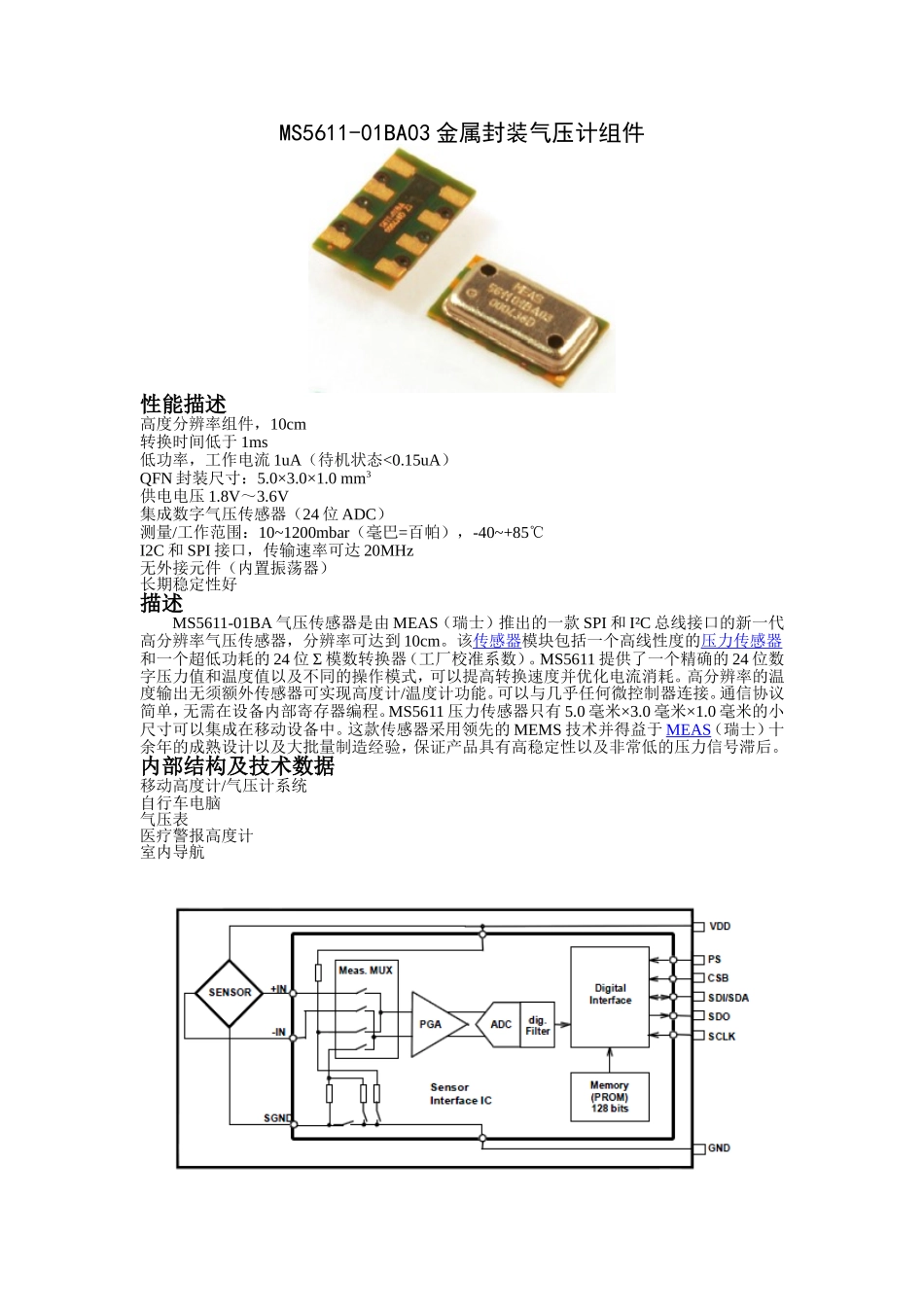

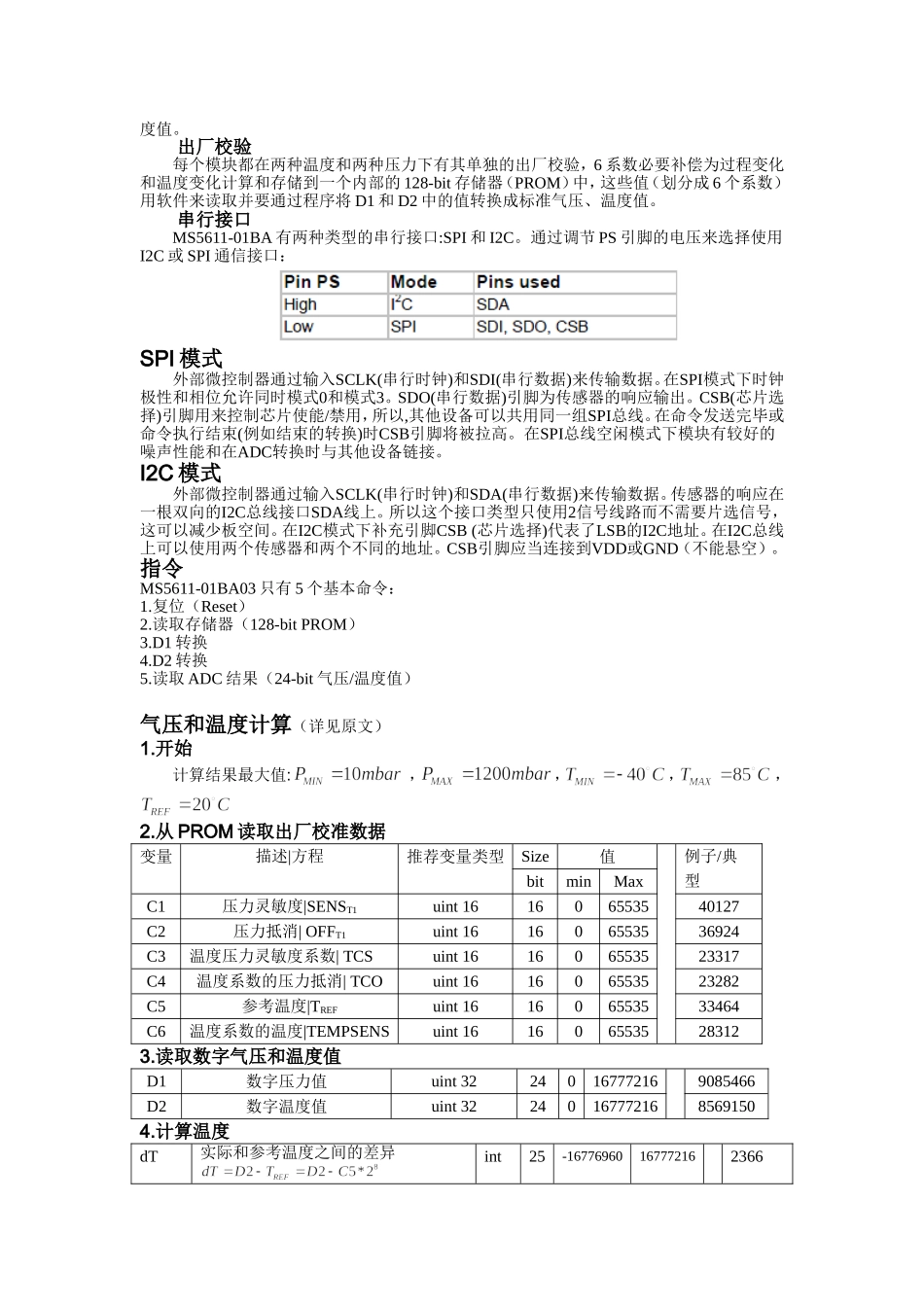

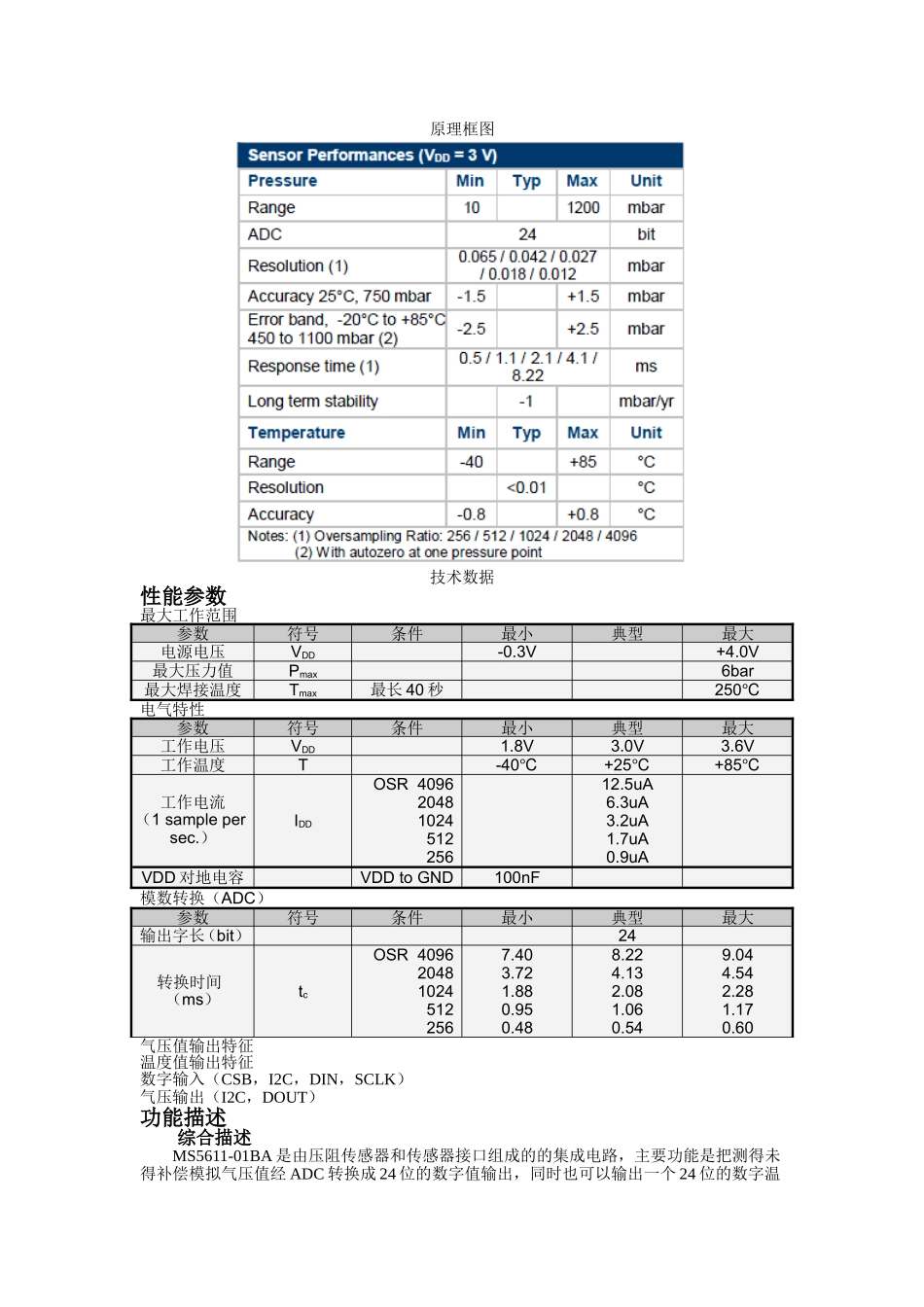

MS5611-01BA03金属封装气压计组件性能描述高度分辨率组件，10cm转换时间低于1ms低功率，工作电流1uA（待机状态<0.15uA）QFN封装尺寸：5.0×3.0×1.0mm3供电电压1.8V～3.6V集成数字气压传感器（24位ADC）测量/工作范围：10~1200mbar（毫巴=百帕），-40~+85℃I2C和SPI接口，传输速率可达20MHz无外接元件（内置振荡器）长期稳定性好描述MS5611-01BA气压传感器是由MEAS（瑞士）推出的一款SPI和I²C总线接口的新一代高分辨率气压传感器，分辨率可达到10cm。该传感器模块包括一个高线性度的压力传感器和一个超低功耗的24位Σ模数转换器（工厂校准系数）。MS5611提供了一个精确的24位数字压力值和温度值以及不同的操作模式，可以提高转换速度并优化电流消耗。高分辨率的温度输出无须额外传感器可实现高度计/温度计功能。可以与几乎任何微控制器连接。通信协议简单，无需在设备内部寄存器编程。MS5611压力传感器只有5.0毫米×3.0毫米×1.0毫米的小尺寸可以集成在移动设备中。这款传感器采用领先的MEMS技术并得益于MEAS（瑞士）十余年的成熟设计以及大批量制造经验，保证产品具有高稳定性以及非常低的压力信号滞后。内部结构及技术数据移动高度计/气压计系统自行车电脑气压表医疗警报高度计室内导航原理框图技术数据性能参数最大工作范围参数符号条件最小典型最大电源电压VDD-0.3V+4.0V最大压力值Pmax6bar最大焊接温度Tmax最长40秒250℃电气特性参数符号条件最小典型最大工作电压VDD1.8V3.0V3.6V工作温度T-40℃+25℃+85℃工作电流（1samplepersec.）IDDOSR40962048102451225612.5uA6.3uA3.2uA1.7uA0.9uAVDD对地电容VDDtoGND100nF模数转换（ADC）参数符号条件最小典型最大输出字长（bit）24转换时间（ms）tcOSR4096204810245122567.403.721.880.950.488.224.132.081.060.549.044.542.281.170.60气压值输出特征温度值输出特征数字输入（CSB，I2C，DIN，SCLK）气压输出（I2C，DOUT）功能描述综合描述MS5611-01BA是由压阻传感器和传感器接口组成的的集成电路，主要功能是把测得未得补偿模拟气压值经ADC转换成24位的数字值输出，同时也可以输出一个24位的数字温度值。出厂校验每个模块都在两种温度和两种压力下有其单独的出厂校验，6系数必要补偿为过程变化和温度变化计算和存储到一个内部的128-bit存储器（PROM）中，这些值（划分成6个系数）用软件来读取并要通过程序将D1和D2中的值转换成标准气压、温度值。串行接口MS5611-01BA有两种类型的串行接口:SPI和I2C。通过调节PS引脚的电压来选择使用I2C或SPI通信接口：SPI模式外部微控制器通过输入SCLK(串行时钟)和SDI(串行数据)来传输数据。在SPI模式下时钟极性和相位允许同时模式0和模式3。SDO(串行数据)引脚为传感器的响应输出。CSB(芯片选择)引脚用来控制芯片使能/禁用，所以,其他设备可以共用同一组SPI总线。在命令发送完毕或命令执行结束(例如结束的转换)时CSB引脚将被拉高。在SPI总线空闲模式下模块有较好的噪声性能和在ADC转换时与其他设备链接。I2C模式外部微控制器通过输入SCLK(串行时钟)和SDA(串行数据)来传输数据。传感器的响应在一根双向的I2C总线接口SDA线上。所以这个接口类型只使用2信号线路而不需要片选信号，这可以减少板空间。在I2C模式下补充引脚CSB(芯片选择)代表了LSB的I2C地址。在I2C总线上可以使用两个传感器和两个不同的地址。CSB引脚应当连接到VDD或GND（不能悬空）。指令MS5611-01BA03只有5个基本命令：1.复位（Reset）2.读取存储器（128-bitPROM）3.D1转换4.D2转换5.读取ADC结果（24-bit气压/温度值）气压和温度计算（详见原文）1.开始计算结果最大值:，，，，2.从PROM读取出厂校准数据变量描述|方程推荐变量类型Size值例子/典型bitminMaxC1压力灵敏度|SENST1uint161606553540127C2压力抵消|OFFT1uint161606553536924C3温度压力灵敏度系数|TCSuint161606553523317C4温度系数的压力抵消|TCOuint161606553523282C5参考温度|TREFuint161606553533464C6温度系数的温度|TEMPSENSuint1616065535283123.读取数字气压和温度值D1数字压力值uint32240167772169085466D2数字温度值uint322401677721685691504.计算温度dT实际和参考温...
