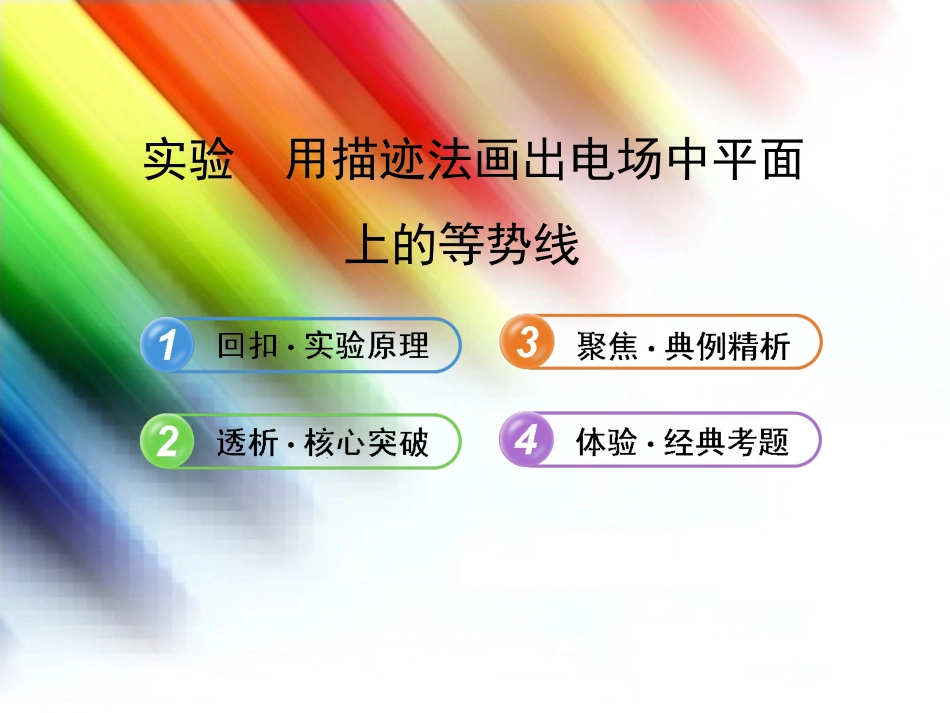

【全程复习】(广西专用)2014年高考物理一轮复习 第九章 实验用描迹法画出电场中平面上的等势线课件VIP专享VIP免费

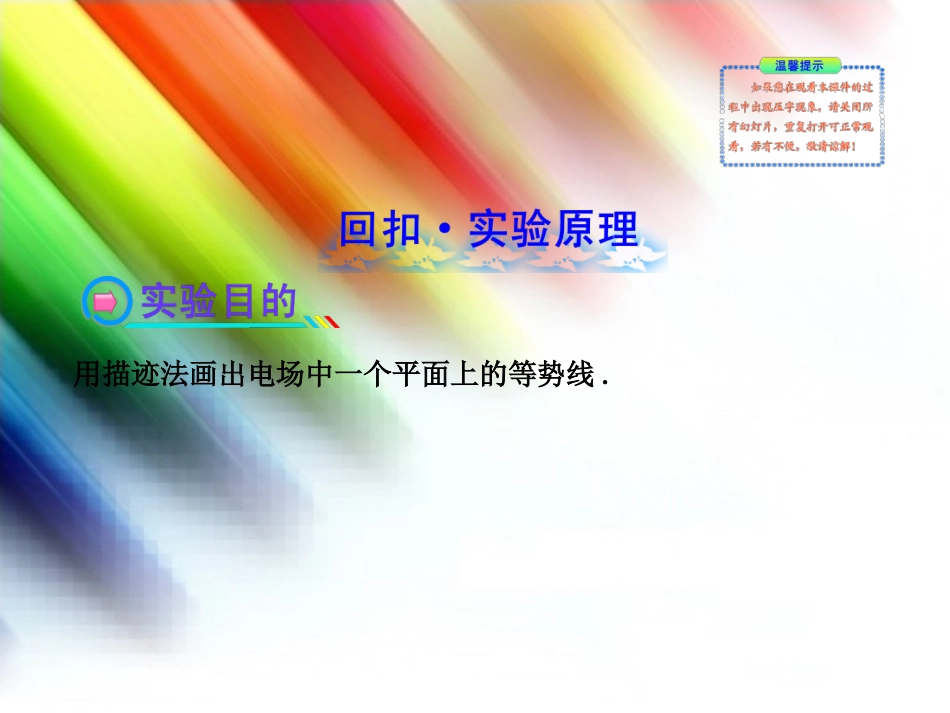

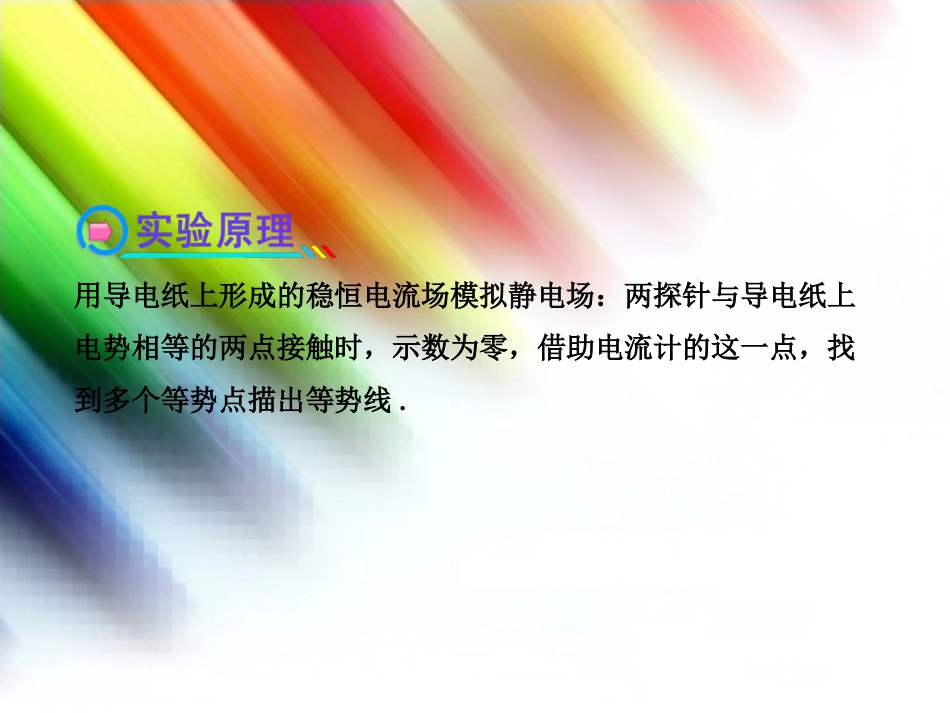

实验用描迹法画出电场中平面上的等势线用描迹法画出电场中一个平面上的等势线.用导电纸上形成的稳恒电流场模拟静电场：两探针与导电纸上电势相等的两点接触时，示数为零，借助电流计的这一点，找到多个等势点描出等势线.学生用低压直流电源或电池组（约6V）、灵敏电流表、开关、导电纸、复写纸、白纸、圆柱形金属电极两个、探针两个、图钉、导线若干、带固定螺杆的平整塑料板.1.器材安装（1）铺“三纸”：在平整的塑料板（或木板）上依次使白纸、复写纸、导电纸（将导电面朝上）穿过螺杆铺放，并用图钉固定.（2）固电极：将两个圆柱形铜电极A、B分别套在螺杆上,并用螺母拧紧（保证与导电纸接触完好），A、B相距约10cm.（3）接线路：按如图所示连接电路.①将电极A、B分别与6V的直流电源的正、负极相连接.②将两根探针分别接到电流计的“+”、“-”接线柱上.2.基准点选取在导电纸上画两个电极的连线AB，在连线上取大致等距的五个点a、b、c、d、e作基准点,并用探针把它们的位置复印在白纸上.3.等势点探测（1）接通电源,将探针接触电极A，另一探针接触导电纸（注意跨度要小，保证电流表示数不要太大），判断出指针偏转方向与电流方向的关系.（2）将左手探针跟AB连线上某一基准点相接触,然后在导电纸平面AB连线旁距此基准点约1cm处轻轻移动右手探针,直到电流表指针不再发生偏转,用探针把这一点位置复印在白纸上.（3）按步骤（2）的方法在这个基准点两侧逐步由近及远地探测得到4～8个等势点.（4）按同样的方法,找出其余四个基准点的4～8个等势点，断开电源.4.等势线描绘取出白纸,根据五个基准点的等势点画出五条平滑的曲线,如图所示.1.电流表的精度是产生误差的主要因素之一2.导电纸是否符合要求也是产生误差的因素.（导电纸电阻率应远大于金属电极的电阻率）3.电极与导电纸接触不良造成误差4.圆柱形电极的大小也会造成误差.（一般选用直径为1cm的磨平铜柱作电极）1．灵敏电流表必须选零刻度在中央的（对双量程灵敏电流表应选较小的量程），电源必须是直流稳压电源，电压为6V2．电流表不要直接接在电源上，以防偶然出现的大电流烧坏电流表3.几种纸的顺序：自下而上是白纸、复写纸、导电纸，其中导电纸有导电物质的一面向上4.两圆柱形金属电极要与导电纸良好接触，且不能太靠近导电纸边缘5.寻找等势点的方法：应从基准点附近由近及远逐渐推移，不能大幅度移动6.导电纸上的导电物质很薄，寻找等势点时，不要用探针在导电纸上划动，要用点触法1.本实验中可用电压表代替灵敏电流表实验原理、步骤相当，只是将第三步“等势点探测”作调整.第三步“等势点探测”调整为：（1）将电压表负极接负极柱电极B，电压表正极接一探针.（2）先测某基准点电压，然后在基准点左右两侧找使电压表读数相同的点，该点即为等势点.（3）依次变换基准点，找到相应的等势点.2.电压表法与灵敏电流表法相比，有以下优劣（1）电压即电势差，用电压表法更便于理解接受，同时也易于寻找等势点.（更直观）（2）电表的安全性更有保证，操作起来更方便、放心.（因电压表内阻很大）（3）电压表法测出的误差大，不及灵敏电流表准确.实验操作方法【例证1】在“用描迹法画出电场中平面上的等势线”的实验中，采用的装置如图甲所示．在平整的木板上，由下而上依次铺放白纸、复写纸和导电纸，A、B为两个电极，分别接在路端电压为6V的电源两端，A接电源正极，B接电源负极，在A、B两点的连线上，有a、b、c、d、e五个等间距的点．（1）五个基准点中，电势最低的点是：____________.（2）若用图乙中的灵敏电流表的两个接线柱引出的两个表笔（探针）分别接触图甲中的d、f两点（d、f连线和A、B的连线垂直）时，指针向左偏（若电流从红表笔流进时，指针向右偏），则电流表的红表笔接触在________点．（3）若用图乙中的灵敏电流表的两个表笔（探针）分别接触图甲中的a、g两点（a、g连线和A、B连线垂直）时，发现电流表指针偏离刻度盘中央位置．为使指针仍指在刻度盘中央（即不发生偏转），应将接g的表笔向_____________（选填“左”或“右”）移动．【规范解答】（1）电路中，电源正极电势最高，负极电势最低，因而基准点中e点电势最低．...
