八路串口继电器控制板说明VIP免费

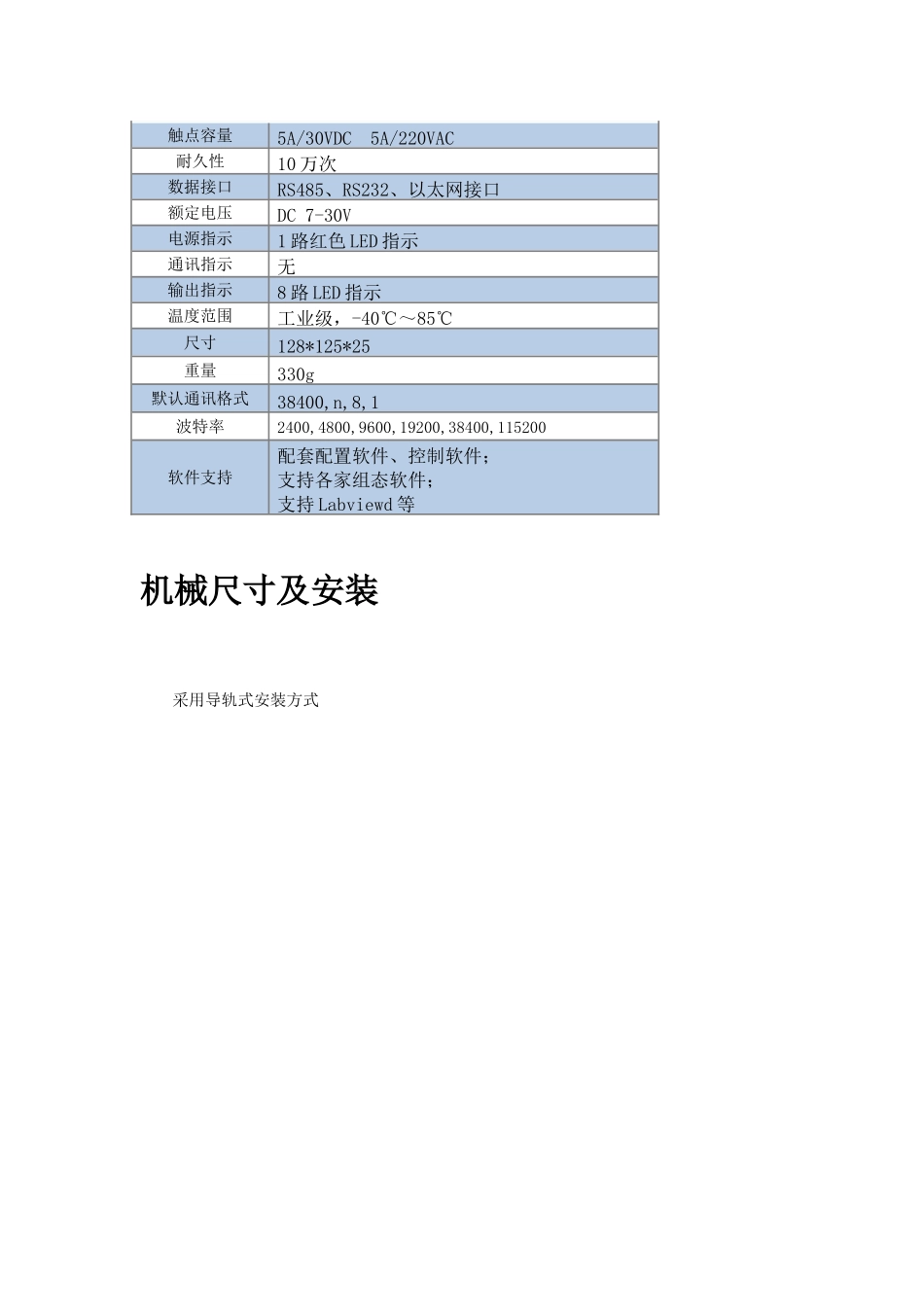

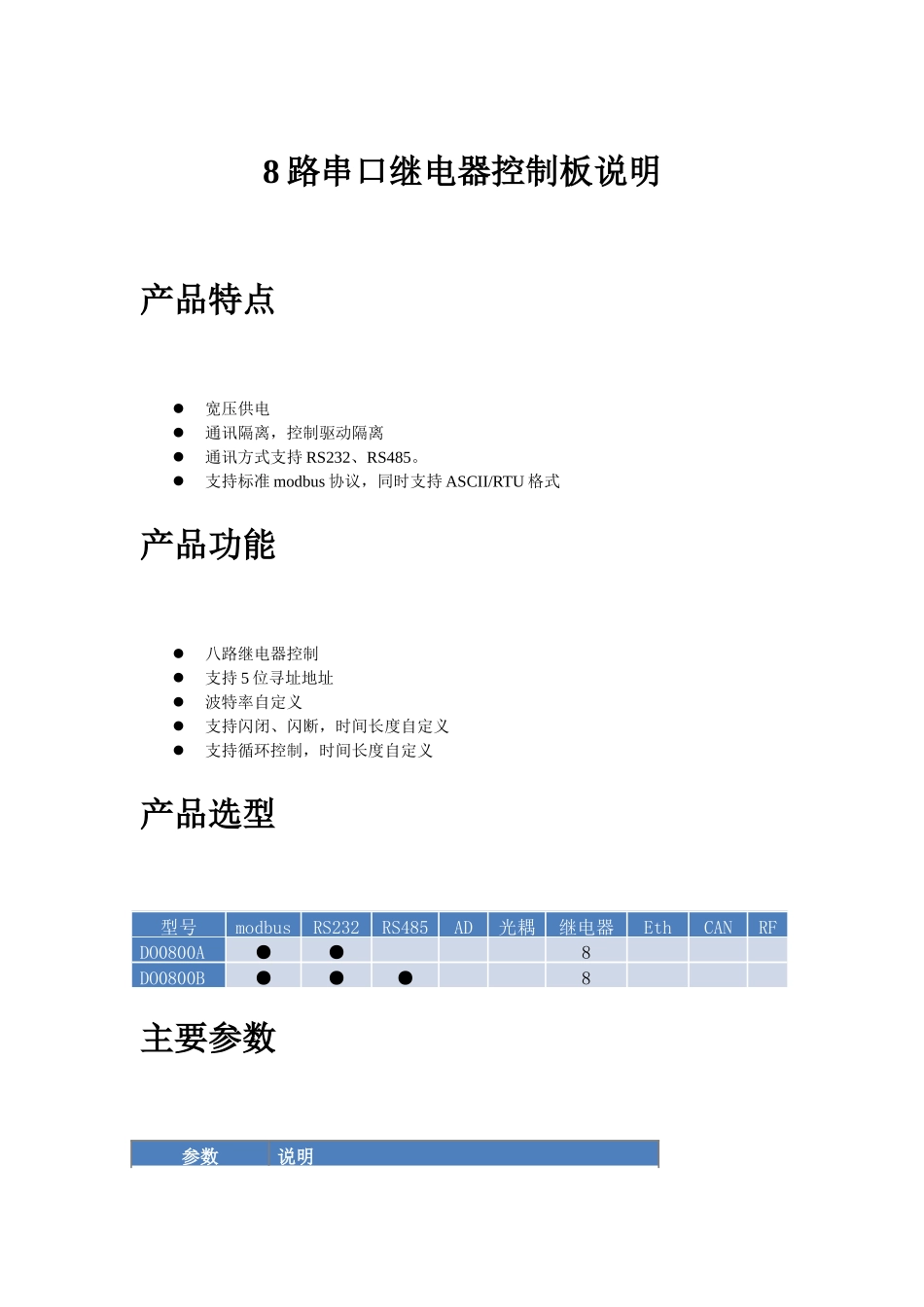

8路串口继电器控制板说明产品特点宽压供电通讯隔离，控制驱动隔离通讯方式支持RS232、RS485。支持标准modbus协议，同时支持ASCII/RTU格式产品功能八路继电器控制支持5位寻址地址波特率自定义支持闪闭、闪断，时间长度自定义支持循环控制，时间长度自定义产品选型型号modbusRS232RS485AD光耦继电器EthCANRFDO0800A●●8DO0800B●●●8主要参数参数说明触点容量5A/30VDC5A/220VAC耐久性10万次数据接口RS485、RS232、以太网接口额定电压DC7-30V电源指示1路红色LED指示通讯指示无输出指示8路LED指示温度范围工业级，-40℃～85℃尺寸128*125*25重量330g默认通讯格式38400,n,8,1波特率2400,4800,9600,19200,38400,115200软件支持配套配置软件、控制软件；支持各家组态软件；支持Labviewd等机械尺寸及安装采用导轨式安装方式接口定义管脚定义含义1+供电电源正，电源范围：7-30V2-供电电源负3EthRS485通讯地线4A+RS485的A+5B-RS485的B-6GNDRS232通讯地线7RXDRS232通讯接收信号8TXDRS232通讯发送信号OUT_1OUT_1继电器常闭触点OUT_2OUT_2继电器公共端OUT_3OUT_3继电器常开触点接线说明RS232接线示意图RS485接线示意图地址说明1、五个拨码全都拨到“ON”位置时，为地址“1”；2、五个拨码全都拨到“OFF”位置时，为地址“32”；3、最左边1为二进制最低位。4、地址表：寄存器说明本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15指令码含义1读线圈寄存器5写单个线圈15写多个线圈寄存器线圈寄存器地址表：寄存器名称寄存器地址说明线圈控制线圈100001第一路继电器输出线圈200002第二路继电器输出线圈300003第三路继电器输出线圈400004第四路继电器输出线圈500005第五路继电器输出线圈600006第六路继电器输出线圈700007第七路继电器输出线圈800008第八路继电器输出循环控制【JD1】40001-40005[0001]：循环操作次数[0002]：循环操作中闭合时间（100ms）[0003]：循环操作中断开时间（100ms）[0004]：闪断闪闭模式4:闪闭操作2:闪断操作其他：无效操作[0005]：闪开闪闭工作时间（100ms）【JD2】40006-40010【JD3】40011-40015【JD4】40016-40020配置参数RS232波特率41001见下表波特率数值对应表，默认为0RS485波特率41002见下表波特率数值对应表设备组号41003用于扩展设备使用。组号取值范围：0,1,2,3,4,5,6,7设备地址=设备组号*32+组内地址备用41004备用41005只读参数设备地址30001Modbus访问的地址线圈输出状态(1-16)30002线圈输出状态(17-32)30003.光耦输入状态(1-16)30004光耦输入状态(17-32)30005备注：①：Modbus设备指令支持下列Modbus地址：00001至09999是离散输出(线圈)10001至19999是离散输入(触点)30001至39999是输入寄存器(通常是模拟量输入)40001至49999是保持寄存器(预留)采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。②：波特率数值对应表数值波特率0384001240024800396004192005384006115200③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。30002地址数据长度为16bit。最多可表示16个继电器。对应结果如下：Bit1514131211109876543210继电器位置87654321161514131211109即寄存器30009数据的bit8与寄存器00001的数据一样。同理：光耦输入也是如此。寄存器30003的bit8、bit9与寄存器10001、10002都对应到指定的硬件上。寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9波特率更改方法使用Modbuspoll软件，打开提供的工程，可直接对寄存器进行读取和设置。通过这个软件可以直接改变通信波特率，监测继电器、光耦状态，还可以使用操作软件上没有提供的闪断闪闭功能、循环闭合功能等等。通讯格式本产品支持标准modbus指令，详细指令格式可参照《MODBUS协议.pdf》。本产品同时支持modbusASCII/RTU格式。应用举例及其说明：本机地址除了拨码开关地址之外，默认254为本机地址。情景RTU格式（16进制发送）ASCII格式（ASCII格式发送）查询16路状态FE010000001...
