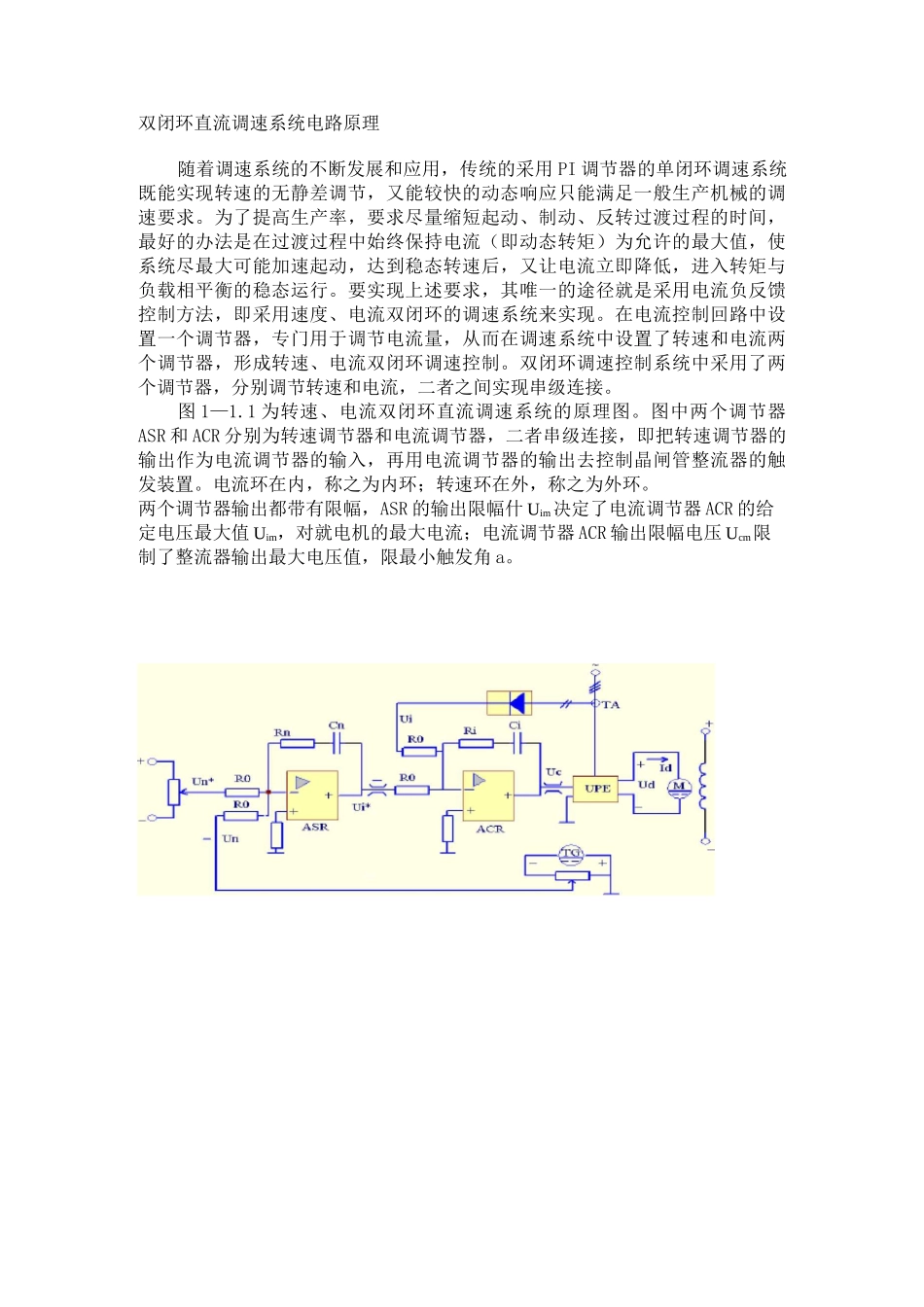

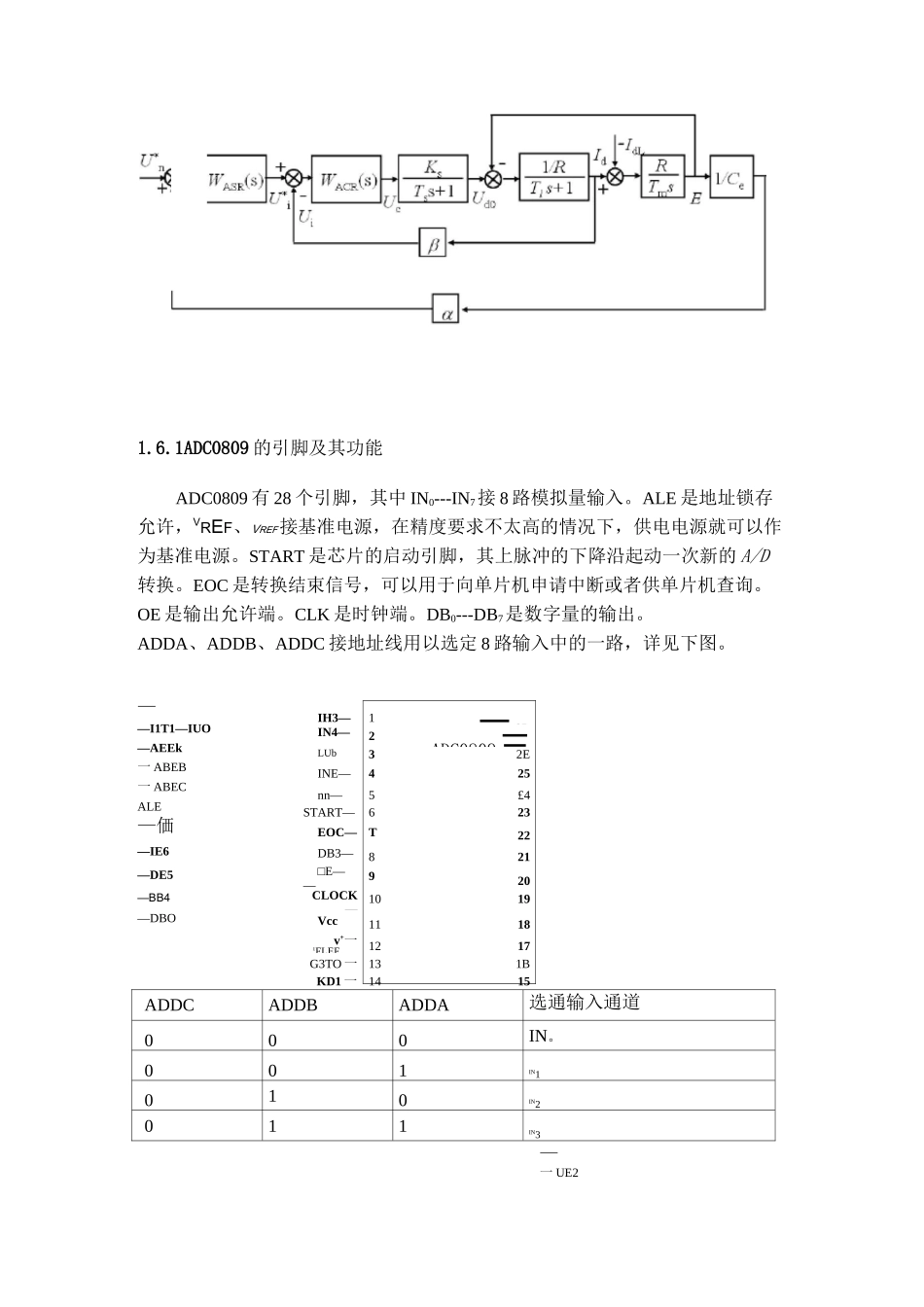

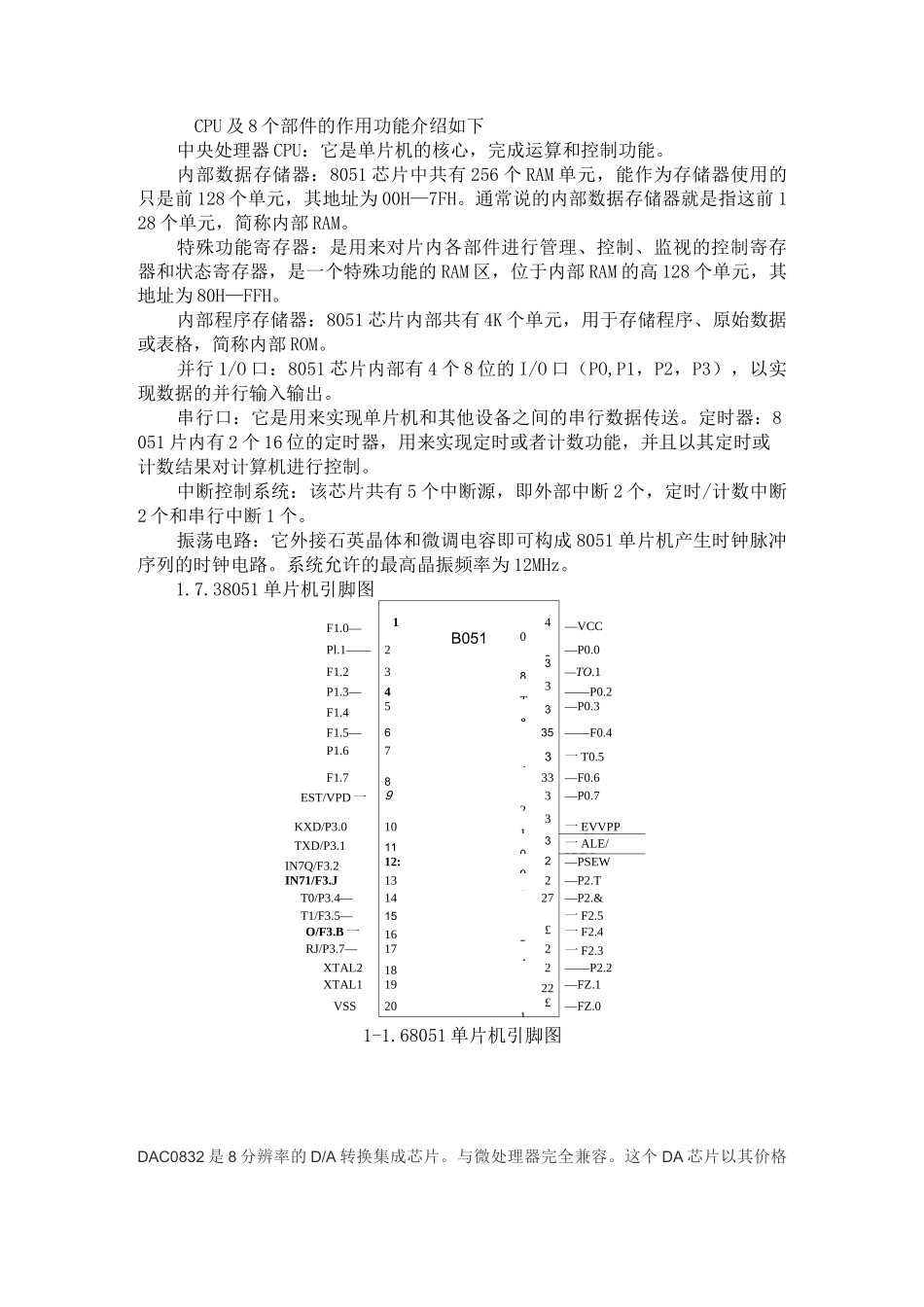

双闭环直流调速系统电路原理随着调速系统的不断发展和应用，传统的采用PI调节器的单闭环调速系统既能实现转速的无静差调节，又能较快的动态响应只能满足一般生产机械的调速要求。为了提高生产率，要求尽量缩短起动、制动、反转过渡过程的时间，最好的办法是在过渡过程中始终保持电流（即动态转矩）为允许的最大值，使系统尽最大可能加速起动，达到稳态转速后，又让电流立即降低，进入转矩与负载相平衡的稳态运行。要实现上述要求，其唯一的途径就是采用电流负反馈控制方法，即采用速度、电流双闭环的调速系统来实现。在电流控制回路中设置一个调节器，专门用于调节电流量，从而在调速系统中设置了转速和电流两个调节器，形成转速、电流双闭环调速控制。双闭环调速控制系统中采用了两个调节器，分别调节转速和电流，二者之间实现串级连接。图1—1.1为转速、电流双闭环直流调速系统的原理图。图中两个调节器ASR和ACR分别为转速调节器和电流调节器，二者串级连接，即把转速调节器的输出作为电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。电流环在内，称之为内环；转速环在外，称之为外环。两个调节器输出都带有限幅，ASR的输出限幅什Uim决定了电流调节器ACR的给定电压最大值Uim，对就电机的最大电流；电流调节器ACR输出限幅电压Ucm限制了整流器输出最大电压值，限最小触发角a。IH3—1一2BIN4—2ADC0809三LUb32EINE—425nn—5£4START—623EOC—T22DB3—821□E——920CLOCK—1019Vcc1118v+一1FLEF1217G3TO一131BKD1一14151.6.1ADC0809的引脚及其功能ADC0809有28个引脚，其中IN0---IN7接8路模拟量输入。ALE是地址锁存允许，VREF、VREF接基准电源，在精度要求不太高的情况下，供电电源就可以作为基准电源。START是芯片的启动引脚，其上脉冲的下降沿起动一次新的A/D转换。EOC是转换结束信号，可以用于向单片机申请中断或者供单片机查询。OE是输出允许端。CLK是时钟端。DB0---DB7是数字量的输出。ADDA、ADDB、ADDC接地址线用以选定8路输入中的一路，详见下图。——I1T1—IUO—AEEk一ABEB一ABECALE—価—IE6—DE5—BB4—DBOADDCADDBADDA选通输入通道000IN。001IN1010IN2011IN3—一UE2CPU及8个部件的作用功能介绍如下中央处理器CPU：它是单片机的核心，完成运算和控制功能。内部数据存储器：8051芯片中共有256个RAM单元，能作为存储器使用的只是前128个单元，其地址为00H—7FH。通常说的内部数据存储器就是指这前128个单元，简称内部RAM。特殊功能寄存器：是用来对片内各部件进行管理、控制、监视的控制寄存器和状态寄存器，是一个特殊功能的RAM区，位于内部RAM的高128个单元，其地址为80H—FFH。内部程序存储器：8051芯片内部共有4K个单元，用于存储程序、原始数据或表格，简称内部ROM。并行1/O口：8051芯片内部有4个8位的I/O口（PO,P1，P2，P3），以实现数据的并行输入输出。串行口：它是用来实现单片机和其他设备之间的串行数据传送。定时器：8051片内有2个16位的定时器，用来实现定时或者计数功能，并且以其定时或计数结果对计算机进行控制。中断控制系统：该芯片共有5个中断源，即外部中断2个，定时/计数中断2个和串行中断1个。振荡电路：它外接石英晶体和微调电容即可构成8051单片机产生时钟脉冲序列的时钟电路。系统允许的最高晶振频率为12MHz。1.7.38051单片机引脚图F1.0—Pl.1———VCC—P0.014032B051F1.2338—TO.1P1.3—43T——P0.2F1.453&—P0.3F1.5—635——F0.4P1.6734一T0.5F1.7833—F0.6EST/VPD一932—P0.7KXD/P3.01031一EVVPPTXD/P3.11130一ALE/PREGIN7Q/F3.212:29—PSEWIN71/F3.J1328—P2.TT0/P3.4—1427—P2.&T1/F3.5—15一F2.5O/F3.B一16£5一F2.4RJ/P3.7—1724一F2.3XTAL2—1823——P2.2XTAL11922—FZ.1VSS20£1—FZ.01-1.68051单片机引脚图DAC0832是8分辨率的D/A转换集成芯片。与微处理器完全兼容。这个DA芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。D/A转换器由8位输入锁存器、8位DAC寄存器、8位D/A转换电路及转换控制电路构成。D0〜D7：8位数据输入线，TTL电平，有效时间应大于90ns（否则锁存器的...
