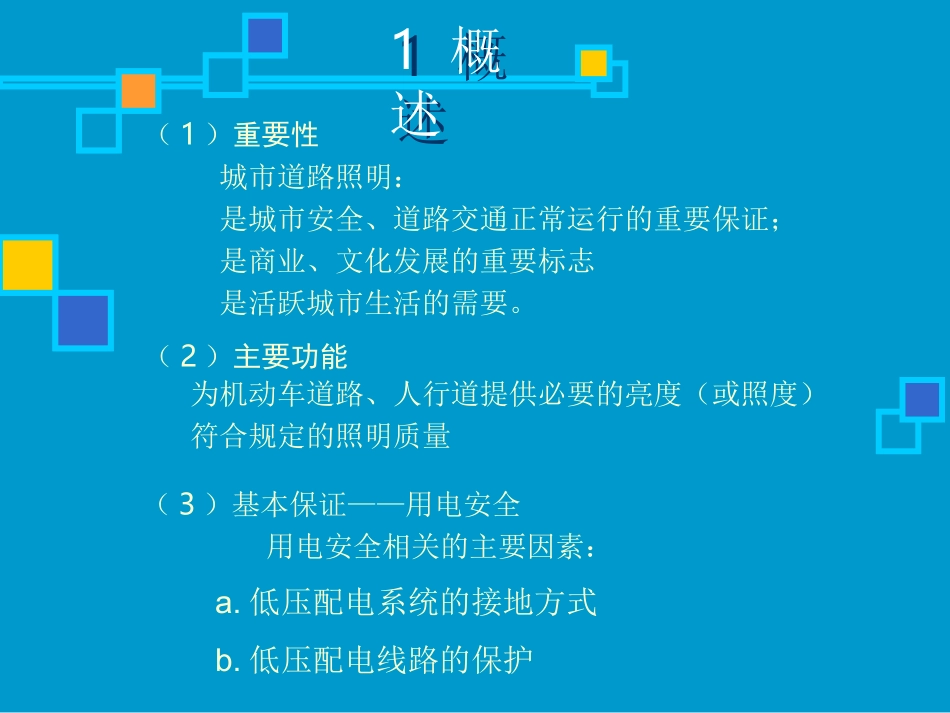

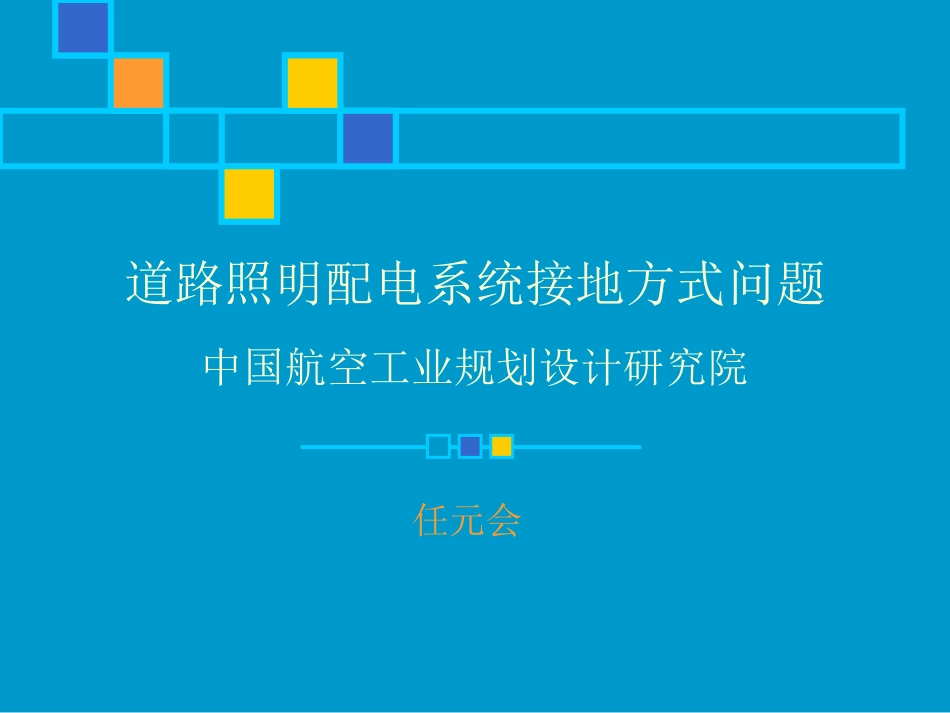

道路照明配电系统接地方式问题任元会中国航空工业规划设计研究院1概述1概述城市道路照明：是城市安全、道路交通正常运行的重要保证；是商业、文化发展的重要标志是活跃城市生活的需要。为机动车道路、人行道提供必要的亮度（或照度）符合规定的照明质量（3）基本保证——用电安全用电安全相关的主要因素：（1）重要性（2）主要功能a.低压配电系统的接地方式b.低压配电线路的保护2.1低压配电系统接地方式类别2接地方式2接地方式按IEC和我国标准分为三类：——TN方式，又包括·TN-CTN-C系统(整个系统的中性线与保护线是合一的)2接地方式2接地方式TN-STN-S系统(整个系统的中性线与保护线是分开的)2接地方式2接地方式TN-C-STN-C-S系统(系统中一部分中性线与保护线是合一的)2接地方式2接地方式——TT方式TT系统接地方式2接地方式2接地方式——IT方式IT系统接地方式2接地方式2.2道路照明配电系统使用接地方式状况2接地方式建筑物内几十年来常用TN-C方式，故障电流大，保护电器能切断故障，节省一条线。近20多年来，由于现代化进程，电子技术的广泛应用，TN-C呈现不安全因素和干扰等缺点凸现，使用TN-S或TN-C-S越来越多，也有部分使用TT方式。（1）2接地方式2接地方式（2）处于室外的道路照明，同样从TN-C发展到TN-S。（3）道路照明的条件和所处环境，和室内不同，采用TN-S接地方式不妥，应采用TT接地方式为好。可能引起电击时，变压器低压配电系统某处相导体如发生对地连接故障时,将使中性点电位升高，可能超过安全电压（户外潮湿场所为交流25V）。通过PE线传到电杆，可能引起电击。线路发生接地故障时，保护电器难以按规定时间动作道路照明配电线路较长，末端接地故障时，故障电流较小，难以使熔断器或断路器在规定的5s内切断。3TN-S方式用于道路照明存在的问题（1）（2）路灯配电线路用63A熔断器（Ir=63A）或63A断路器（其瞬时脱扣器电流定为5倍，即315AIzd3=315A）。按《低压配电设计规范》（GB50054-95）规定，故障电流应大于5Ir，即5×63=315A，熔断器才能在5s内熔断；或大于1.3Izd3，即1.3×315=409A，才能瞬时动作。线路用5×25mm2铜芯电缆，长度仅500m，末端接地故障电流仅一百多安培，无法满足保护要求。TN-S方式需要设一条专用PE线，和三相四线的TN-C、TT比，多了1/4的线路。3TN-S方式用于道路照明存在的问题（3）示例：4TT方式用于道路照明的优点接地故障时动作更灵敏，安全更有保证TT方式的接地故障电流更小，更无法使熔断器和断路器动作。应选用剩余电流动作保护器（俗称漏电保护器）。（2）比TN-S节省一条PE线。（1）5TT方式采用漏电保护的整定漏电保护器动作电流（I△n）整定的原则a.最小接地故障电流（Idmin）一定要动作.要求：Idmin≥1.3I△n……………（1）b.正常运行发生最大泄漏电流（如特别潮湿）时，不应动作.要求：I△n≥(2.5~3.0)ILmax……（2）室内末端回路，I△n取30mA，决不能搬到道路照明线路。因为：前者仅接一台至几台设备，线路长仅几米至几十米，IL很小；后者往往接几十个灯，线路长达几百米乃至几千米，IL可能很大，如取I△n=30mA，正常运行发生误动作是必然的。（2）（1）5TT方式采用漏电保护的整定如何整定I△n若用25~35mm2铜芯电缆，其泄漏电流约为30~50mA/km，还有灯具等的泄漏。按式（2）原则，线路长度在800m以内时，I△n至少要取100mA，2000m以内时，I△n至少要取300mA。以上I△n整定值，满足式（1）要求一般没有问题。（3）6结论6结论（1）道路照明的低压配电系统应采用TT接地方式更安全（2）线路保护应采用漏电保护器（3）漏电保护的动作电流不应小于100~300mA，接地线长度决定。
