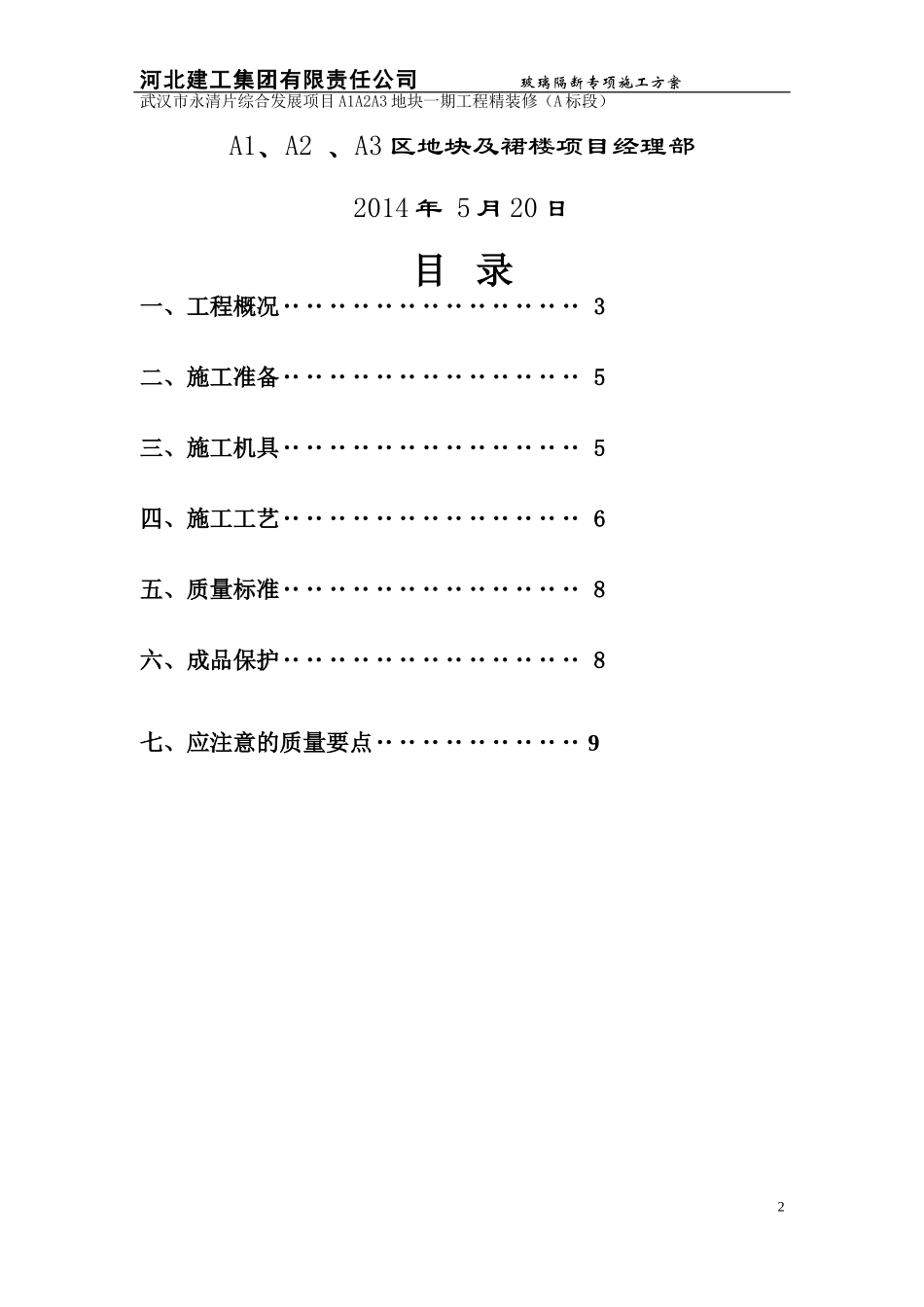

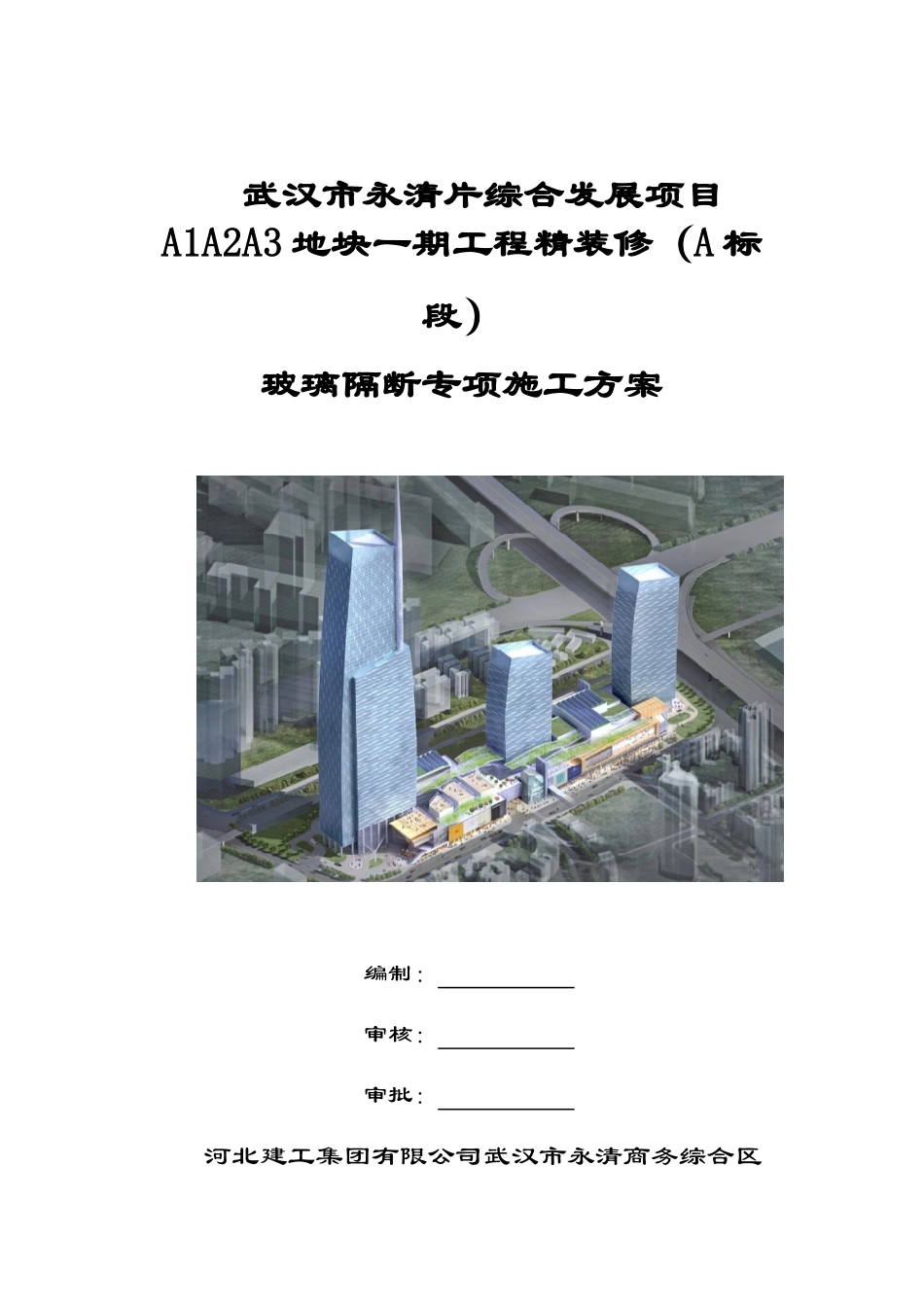

武汉市永清片综合发展项目A1A2A3地块一期工程精装修（A标段）玻璃隔断专项施工方案编制：审核：审批：河北建工集团有限公司武汉市永清商务综合区河北建工集团有限责任公司玻璃隔断专项施工方案武汉市永清片综合发展项目A1A2A3地块一期工程精装修（A标段）A1、A2、A3区地块及裙楼项目经理部2014年5月20日目录一、工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥3二、施工准备‥‥‥‥‥‥‥‥‥‥‥‥‥5三、施工机具‥‥‥‥‥‥‥‥‥‥‥‥‥5四、施工工艺‥‥‥‥‥‥‥‥‥‥‥‥‥6五、质量标准‥‥‥‥‥‥‥‥‥‥‥‥‥8六、成品保护‥‥‥‥‥‥‥‥‥‥‥‥‥8七、应注意的质量要点‥‥‥‥‥‥‥‥‥92河北建工集团有限责任公司玻璃隔断专项施工方案武汉市永清片综合发展项目A1A2A3地块一期工程精装修（A标段）一，总则1.1概述工程名称武汉市永清商务综合区之A1A2A3区地库及裙楼部分精装修指定专业分包工程建设地点项目地块地处武汉市江岸区永清片，东向中山大道，南接芦沟桥路，西靠京汉大道和轻轨1号线，北临黄浦路。工程规模武汉永清综合开发项目A1/A2/A3项目，总用地面积44333㎡，地上总建筑面积403754㎡，地下总建筑面积130794㎡。A1塔楼层数地上72层，高度350m，平面尺寸约82.2*41.4m。A2塔楼，层数地上30层，高度130m。A3塔楼，层数地上37层，高度160m。本次招标范围工程规模（裙楼）建筑面积268425㎡：项目地上部分设有一座沿南北向布置的4层(局部5层为屋顶露台，局部6层为宴会厅等)的商业裙楼将A1A2A3连接在一起。项目设有三层地下室，主要用途为地下停车场、人防区和其它设备用房。B1层设有各类机电设备间、装载以及停车场，B2和B3层均设为停车场，包括约2400辆机动车位及600个自行车位。精装修施工范围A1A2A3项目地库及裙楼部分（包含A1A2A3）公共区域精装修A标段，主要包括地上一至二层公共走道、电梯厅、客用电梯厅、公共卫生间、中庭等及地库一至三层电梯厅。结构类型框架剪力墙结构建设单位武汉瑞安天地房地产发展有限公司监理单位湖北华隆工程建设监理有限公司设计单位巴马丹拿国际公司、中信建筑设计研究总院有限公司工料测量师威宁谢中国有限公司总承包单位中国建筑第八工程局有限公司3河北建工集团有限责任公司玻璃隔断专项施工方案武汉市永清片综合发展项目A1A2A3地块一期工程精装修（A标段）1.2编制参考标准及规范1.2.1中华人民共和国有关国家标准及武汉市政府颁布的现行有效建筑结构和建筑装修施工的各类规程、规范及验评标准。1.2.2ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。1.2.3建设部及装饰协会推荐重点推广的新技术。1.2.4武汉瑞安天地房地产发展有限公司邀发的武汉市永清商务综合区之A1A2A3区地库及裙楼部分精装修指定专业分包工程招标文件、答疑文件，设计单位巴马丹拿国际公司和设计单位中信建筑设计研究总院有限公司设计的图纸。1.2.5发生相关标准、规范变更或修改的，按新的规范及标准执行，包括但不限于:（1）《建筑工程施工手册》、《新型建筑材料实用手册》（2）《建筑工程质量检验评定标准》（GBJ301-88）（3）《中华人民共和国国家标准》建筑施工材料4工程鸟瞰效果图玻璃隔断施工部位裙楼二层公共走道。玻璃隔断施工总面积为4000㎡。河北建工集团有限责任公司玻璃隔断专项施工方案武汉市永清片综合发展项目A1A2A3地块一期工程精装修（A标段）二,施工准备1、技术准备(1)工程技术人员负责编写施工方案及安全技术交底等技术文件，深化施工图纸，了解施工的关键部位，特殊技术要求等，及时向项目部、监理单位、业主递交竣工所需的各类技术资料，并向施工作业人员进行技术交底及安全生产施工教育。(2）参照深化施工图，对玻璃隔断上部支架进行荷载分析，并出具计算书，以确定玻璃隔断的安全稳固。2、材料准备(1)隔断玻璃：按设计要求材料型号为GL-02透明钢化玻璃，厚度15mm，玻璃按尺寸加工后双面平四边，可接触面均工艺磨边，达到国家相关规定的使用和安全要求。(2）支架材料：按设计要求骨架采用50×50mm镀锌方管，分户防盗网为100×100mm镀锌防盗网，后置埋件为56×56×200mm镀锌角钢，进场钢材壁厚必须满...
