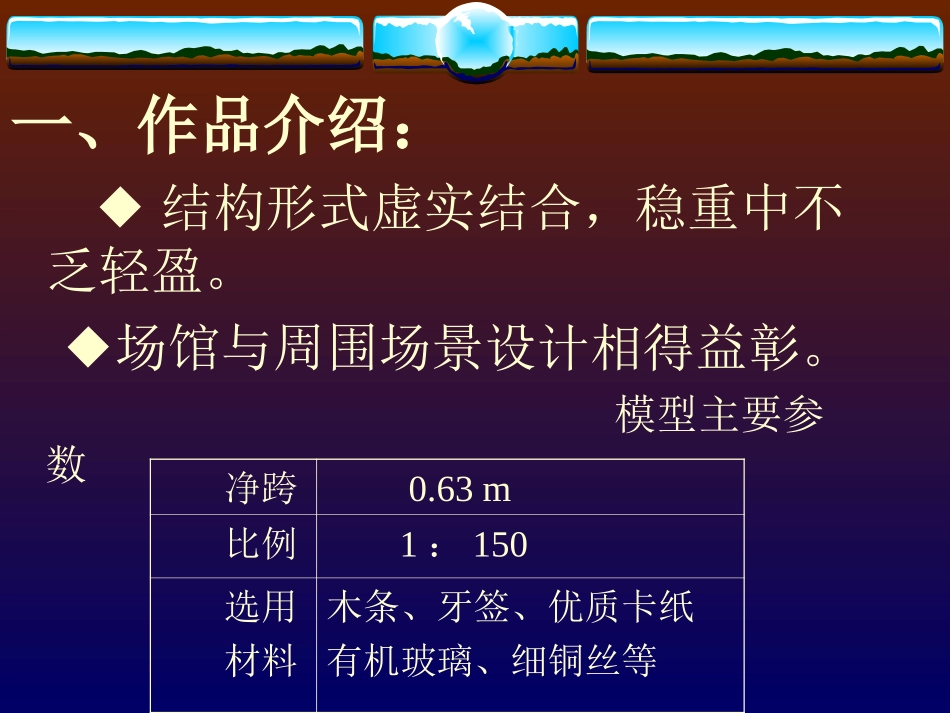

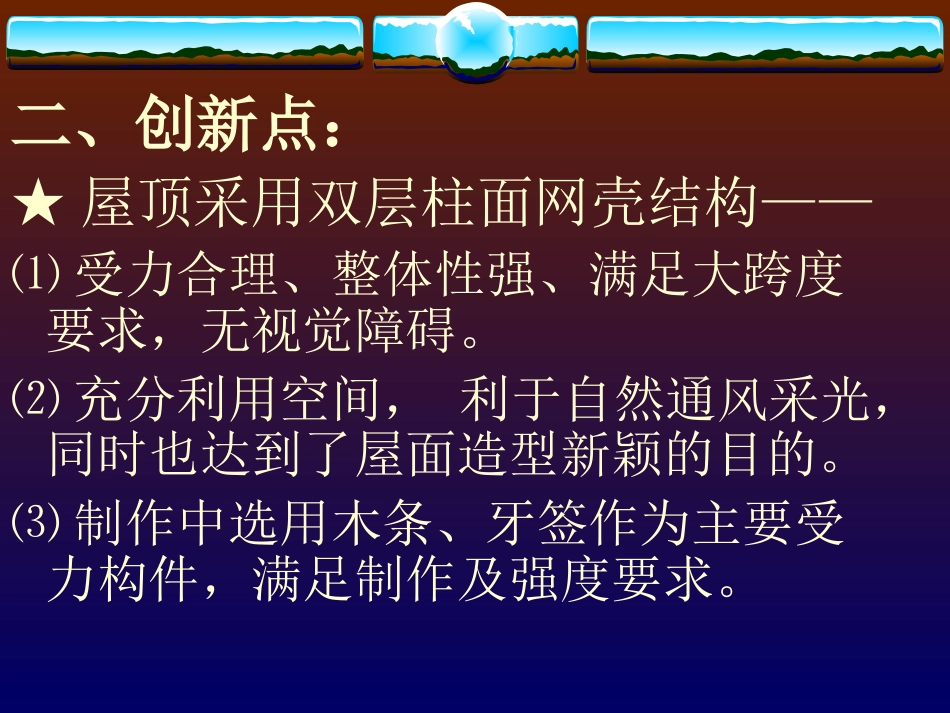

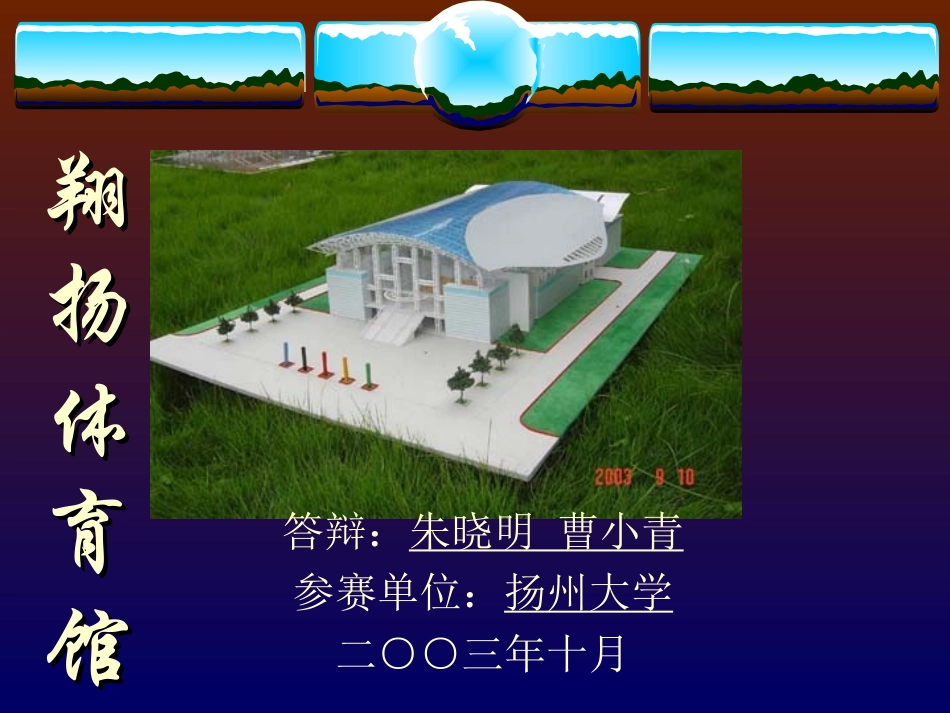

翔翔扬扬体体育育馆馆答辩:朱晓明曹小青参赛单位:扬州大学二○○三年十月一、作品介绍:◆结构形式虚实结合,稳重中不乏轻盈。◆场馆与周围场景设计相得益彰。模型主要参数净跨0.63m比例1:150选用材料木条、牙签、优质卡纸有机玻璃、细铜丝等二、创新点:★屋顶采用双层柱面网壳结构——⑴受力合理、整体性强、满足大跨度要求,无视觉障碍。⑵充分利用空间,利于自然通风采光,同时也达到了屋面造型新颖的目的。⑶制作中选用木条、牙签作为主要受力构件,满足制作及强度要求。★风荷载的减弱措施——⑴屋面翼缘处开规则孔洞,减小风荷载作用。⑵为消除应力集中,翼缘骨架采用斜杆连接,既起支撑作用,又起牵拉作用。★主体结构稳定性加固方法——结构两侧落实墙,抵消水平推力。其余柱间用连杆连接,提高整体稳定性。★模型有效展示所采用的措施——⑴主馆屋面中央采用双曲线型玻璃。⑵副馆采用玻璃格栅条。⑶主副馆四周用方块玻璃幕墙。⑷屋顶四周铺设照明电路。⑸观察口的巧妙预留。★主副馆的结合——二者通过平台和楼梯有机融为一体。三、内涵:竖向高耸的格构柱和空间密集排列的网壳结构给人以较强的力感。屋面酷似一对展翅,两侧出檐深远,寓示着来自五湖四海的朋友,走到一起来,同聚屋檐下,为了共同的事业而奋斗。本馆名“翔扬”,取翱翔飞扬之意:※屋面造型充满动感,紧扣体育的运动与活力这一主题。※体现现代奥运所极力倡导的“更快、更高、更强”的体育宗旨。※反映了我校师生意气风发,斗志昂扬的精神风貌。。四、结构定性分析:■格构柱框架结构每根格构柱是由细长的立柱、横杆、斜杆组成,柱间增加横向联系。这种结构自重轻、稳定性好、同时又与屋面网壳结构在空间结构上融为一体。■屋面网壳结构采用双层网壳,上、下层网格结构通过中间桁架结构结合起来形成统一整体,达到“一点受力,多方承担”,结构的整体性得到加强。五、制作方法:本作品模型全部由手工制作。制作队员各司其职,有条不紊按计划制作:※格构柱的制作:截、平、粘、立、连※球铰简化及立墙面※屋面网壳※屋面板铺设:先副馆,后主馆。※整体布置:底板→模型安装→环境布置→成型谢谢谢谢
