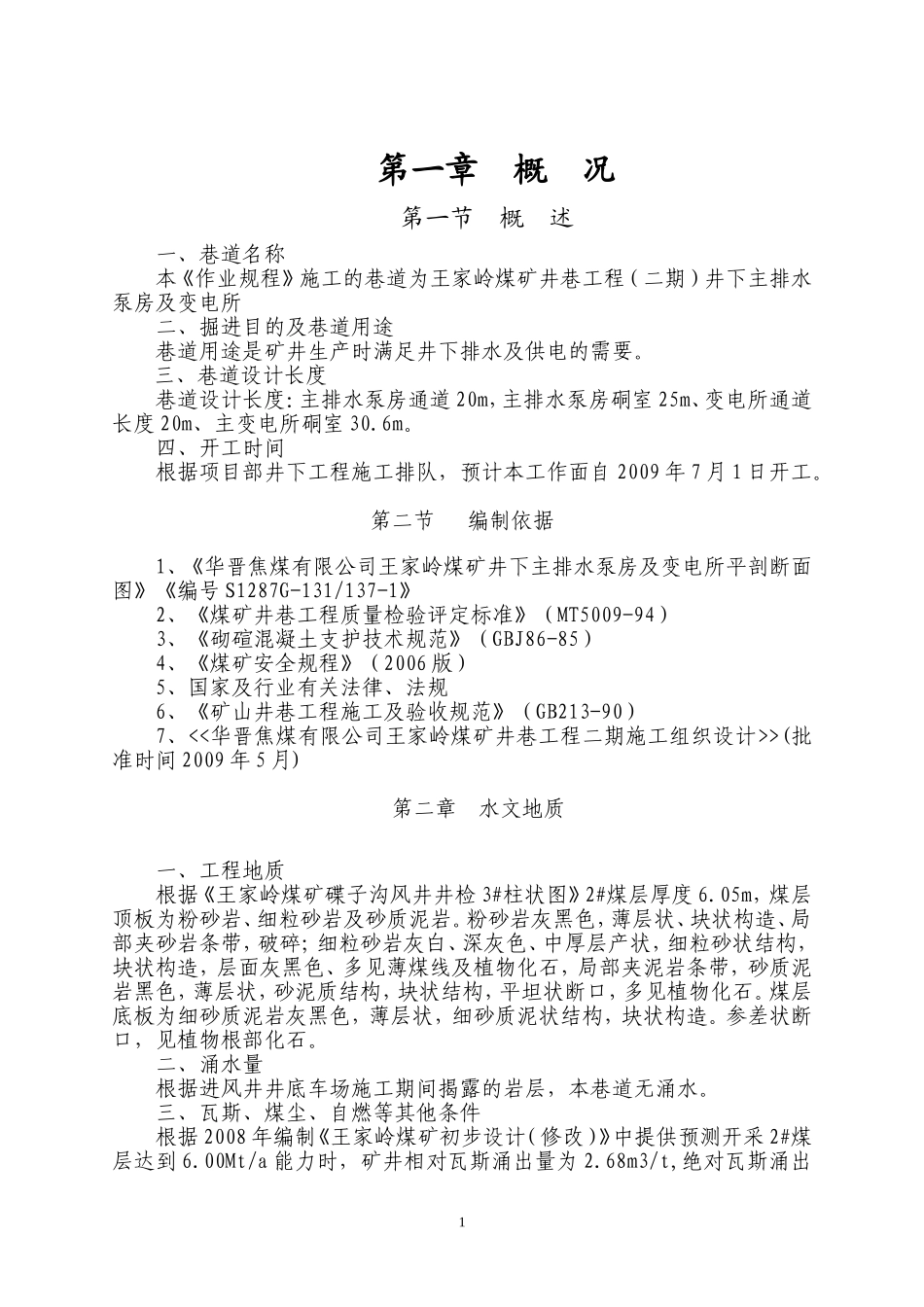

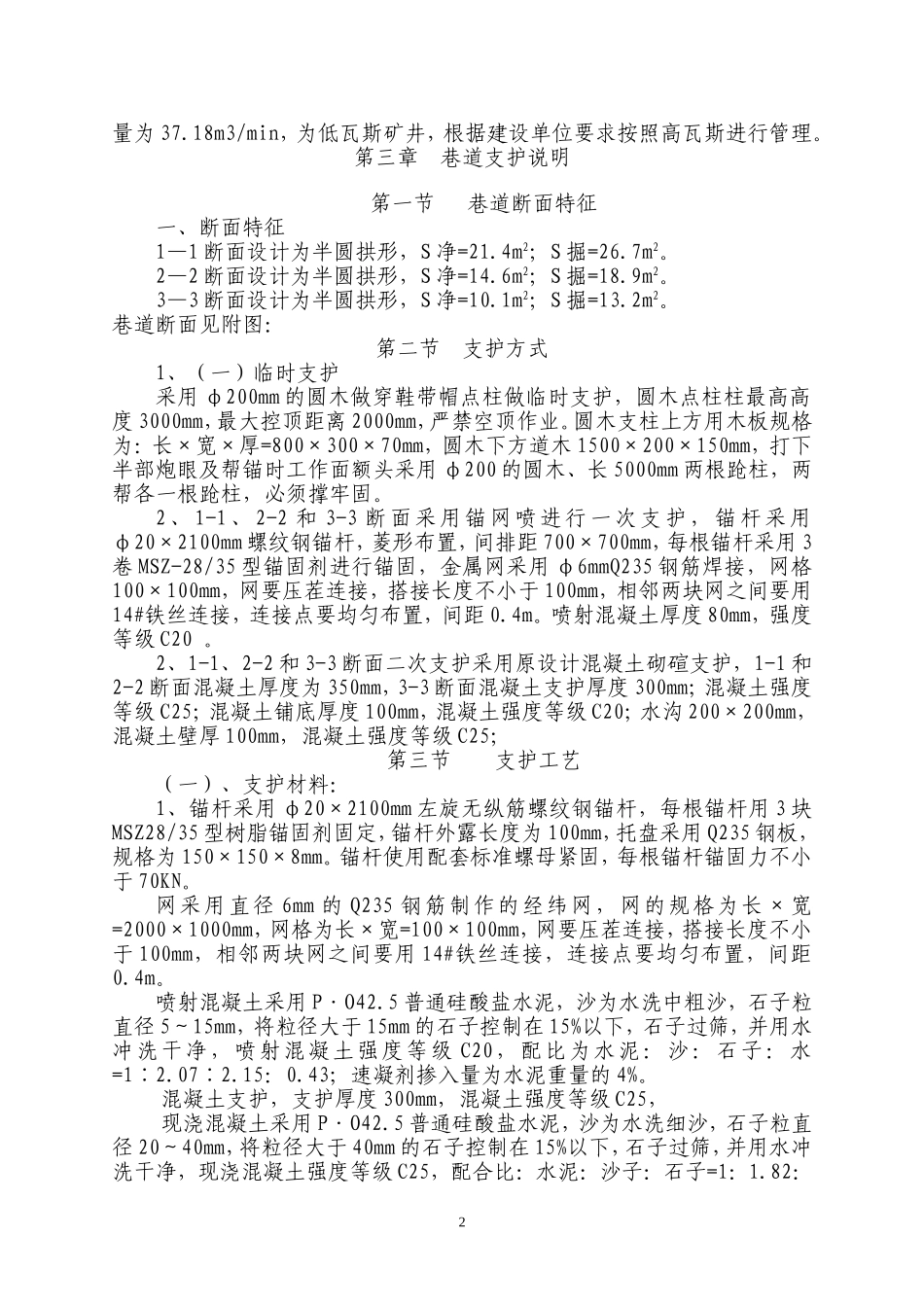

第一章概况第一节概述一、巷道名称本《作业规程》施工的巷道为王家岭煤矿井巷工程（二期）井下主排水泵房及变电所二、掘进目的及巷道用途巷道用途是矿井生产时满足井下排水及供电的需要。三、巷道设计长度巷道设计长度：主排水泵房通道20m，主排水泵房硐室25m、变电所通道长度20m、主变电所硐室30.6m。四、开工时间根据项目部井下工程施工排队，预计本工作面自2009年7月1日开工。第二节编制依据1、《华晋焦煤有限公司王家岭煤矿井下主排水泵房及变电所平剖断面图》《编号S1287G-131/137-1》2、《煤矿井巷工程质量检验评定标准》（MT5009-94）3、《砌碹混凝土支护技术规范》（GBJ86-85）4、《煤矿安全规程》（2006版）5、国家及行业有关法律、法规6、《矿山井巷工程施工及验收规范》（GB213-90）7、<<华晋焦煤有限公司王家岭煤矿井巷工程二期施工组织设计>>(批准时间2009年5月)第二章水文地质一、工程地质根据《王家岭煤矿碟子沟风井井检3#柱状图》2#煤层厚度6.05m，煤层顶板为粉砂岩、细粒砂岩及砂质泥岩。粉砂岩灰黑色，薄层状、块状构造、局部夹砂岩条带，破碎；细粒砂岩灰白、深灰色、中厚层产状，细粒砂状结构，块状构造，层面灰黑色、多见薄煤线及植物化石，局部夹泥岩条带，砂质泥岩黑色，薄层状，砂泥质结构，块状结构，平坦状断口，多见植物化石。煤层底板为细砂质泥岩灰黑色，薄层状，细砂质泥状结构，块状构造。参差状断口，见植物根部化石。二、涌水量根据进风井井底车场施工期间揭露的岩层，本巷道无涌水。三、瓦斯、煤尘、自燃等其他条件根据2008年编制《王家岭煤矿初步设计（修改）》中提供预测开采2#煤层达到6.00Mt/a能力时，矿井相对瓦斯涌出量为2.68m3/t,绝对瓦斯涌出1量为37.18m3/min，为低瓦斯矿井，根据建设单位要求按照高瓦斯进行管理。第三章巷道支护说明第一节巷道断面特征一、断面特征1—1断面设计为半圆拱形，S净=21.4m2；S掘=26.7m2。2—2断面设计为半圆拱形，S净=14.6m2；S掘=18.9m2。3—3断面设计为半圆拱形，S净=10.1m2；S掘=13.2m2。巷道断面见附图：第二节支护方式1、（一）临时支护采用φ200mm的圆木做穿鞋带帽点柱做临时支护，圆木点柱柱最高高度3000mm，最大控顶距离2000mm，严禁空顶作业。圆木支柱上方用木板规格为：长×宽×厚=800×300×70mm，圆木下方道木1500×200×150mm，打下半部炮眼及帮锚时工作面额头采用φ200的圆木、长5000mm两根跄柱，两帮各一根跄柱，必须撑牢固。2、1-1、2-2和3-3断面采用锚网喷进行一次支护，锚杆采用φ20×2100mm螺纹钢锚杆，菱形布置，间排距700×700mm，每根锚杆采用3卷MSZ-28/35型锚固剂进行锚固，金属网采用φ6mmQ235钢筋焊接，网格100×100mm，网要压茬连接，搭接长度不小于100mm，相邻两块网之间要用14#铁丝连接，连接点要均匀布置，间距0.4m。喷射混凝土厚度80mm，强度等级C20。2、1-1、2-2和3-3断面二次支护采用原设计混凝土砌碹支护，1-1和2-2断面混凝土厚度为350mm，3-3断面混凝土支护厚度300mm；混凝土强度等级C25；混凝土铺底厚度100mm，混凝土强度等级C20；水沟200×200mm，混凝土壁厚100mm，混凝土强度等级C25；第三节支护工艺（一）、支护材料：1、锚杆采用φ20×2100mm左旋无纵筋螺纹钢锚杆，每根锚杆用3块MSZ28/35型树脂锚固剂固定，锚杆外露长度为100mm，托盘采用Q235钢板，规格为150×150×8mm。锚杆使用配套标准螺母紧固，每根锚杆锚固力不小于70KN。网采用直径6mm的Q235钢筋制作的经纬网，网的规格为长×宽=2000×1000mm，网格为长×宽=100×100mm，网要压茬连接，搭接长度不小于100mm，相邻两块网之间要用14#铁丝连接，连接点要均匀布置，间距0.4m。喷射混凝土采用P·O42.5普通硅酸盐水泥，沙为水洗中粗沙，石子粒直径5～15mm，将粒径大于15mm的石子控制在15%以下，石子过筛，并用水冲洗干净，喷射混凝土强度等级C20，配比为水泥：沙：石子：水=1∶2.07∶2.15：0.43；速凝剂掺入量为水泥重量的4%。混凝土支护，支护厚度300mm，混凝土强度等级C25，现浇混凝土采用P·O42.5普通硅酸盐水泥，沙为水洗细沙，石子粒直径20～40mm，将粒径大于40mm的石子控制在15%以下，石子过筛，并用水冲洗干...
