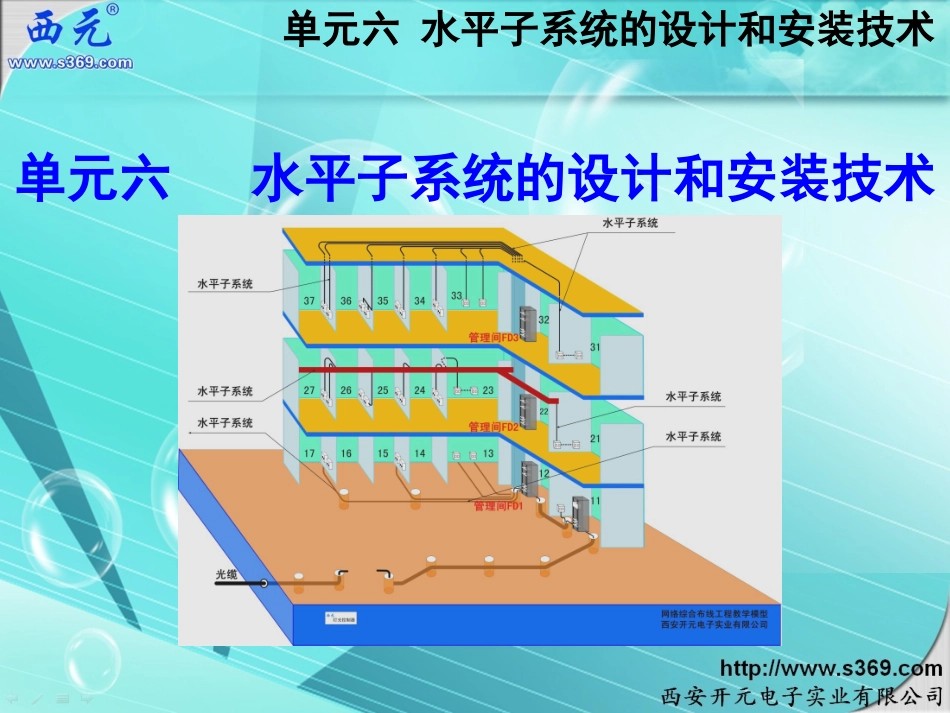

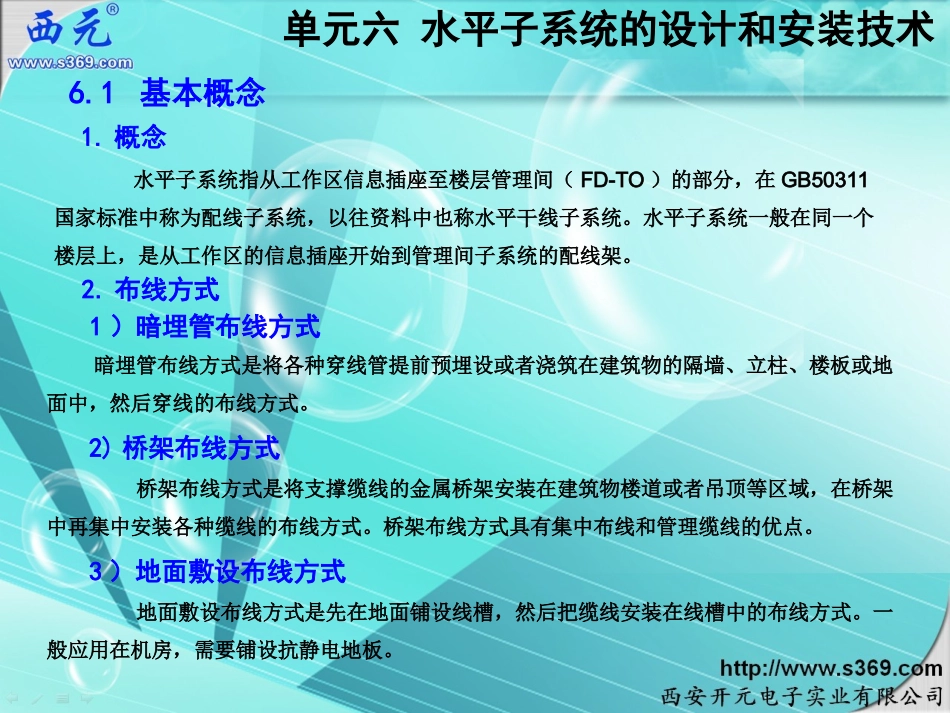

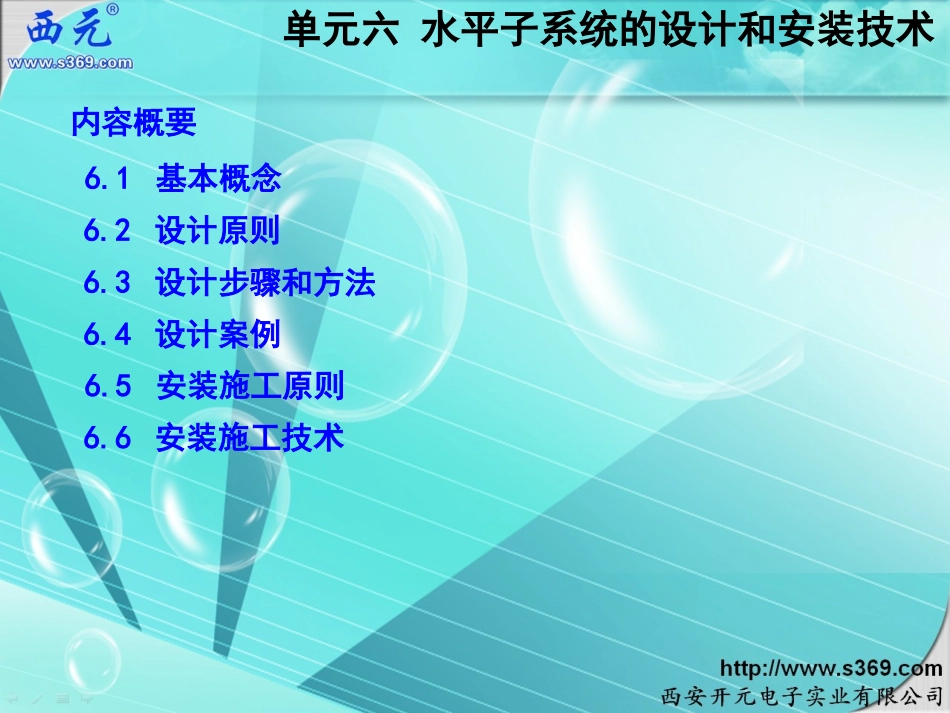

单元六水平子系统的设计和安装技术单元六水平子系统的设计和安装技术内容概要6.1基本概念6.2设计原则6.3设计步骤和方法6.4设计案例6.5安装施工原则6.6安装施工技术单元六水平子系统的设计和安装技术6.1基本概念水平子系统指从工作区信息插座至楼层管理间（FD-TO）的部分，在GB50311国家标准中称为配线子系统，以往资料中也称水平干线子系统。水平子系统一般在同一个楼层上，是从工作区的信息插座开始到管理间子系统的配线架。1.概念单元六水平子系统的设计和安装技术2.布线方式1）暗埋管布线方式暗埋管布线方式是将各种穿线管提前预埋设或者浇筑在建筑物的隔墙、立柱、楼板或地面中，然后穿线的布线方式。2)桥架布线方式桥架布线方式是将支撑缆线的金属桥架安装在建筑物楼道或者吊顶等区域，在桥架中再集中安装各种缆线的布线方式。桥架布线方式具有集中布线和管理缆线的优点。3）地面敷设布线方式地面敷设布线方式是先在地面铺设线槽，然后把缆线安装在线槽中的布线方式。一般应用在机房，需要铺设抗静电地板。6.2设计原则1.性价比最高原则2.预埋管原则3.水平缆线最短原则水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。认真分析布线路由和距离，确定缆线的走向和位置。新建建筑物优先考虑在建筑物梁和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平缆线最短。对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多个管理间，这样既能节约成本，又能降低施工难度。单元六水平子系统的设计和安装技术4.水平缆线最长原则5.避让强电原则6.地面无障碍原则按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长度一般不超过90米。因此在前期设计时，水平缆线最长不宜超过90米。一般尽量避免水平缆线与36伏以上强电供电线路平行走线。在工程设计和施工中，一般原则为网络布线避让强电布线。在设计和施工中，必须坚持地面无障碍原则。一般考虑在吊顶上布线，楼板和墙面预埋布线等。对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地板下布线。单元六水平子系统的设计和安装技术6.3设计步骤和方法1.需求分析需求分析主要涉及布线距离、布线路径、布线方式、避让强电和材料的选择等，对后续水平子系统的施工是非常重要的，也直接影响网络综合布线工程的质量、工期，甚至影响最终工程造价。单元六水平子系统的设计和安装技术2.技术交流不仅要与技术负责人交流，也要与项目或者行政负责人进行交流。重点了解每个信息点路径上的电路、水路、气路和电器设备的安装位置等详细信息。并做书面记录。3.阅读建筑物图纸重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。在阅读图纸时，进行记录或者标记，正确处理水平子系统布线与电路、水路、气路和电器设备的直接交叉或者路径冲突问题。4.规划和设计1）拓扑结构——星型结构水平布线子系统为星型结构，如上图所示。每个信息点都必须通过一根独立的缆线与楼层管理间的配线架连接，然后通过跳线与交换机连接。图6-1水平子系统拓扑结构单元六水平子系统的设计和安装技术（1）在电缆水平子系统中，信道最大长度不应大于100m。其中水平电缆长度不大于90m，一端工作区设备连接跳线不大于５m，另一端设备间（电信间）的跳线不大于５m。（2）信道总长度不应大于2000m。（3）建筑物或建筑群配线设备之间(FD与BD、FD与CD、BD与BD、BD与CD之间)组成的信道出现4个连接器件时，主干缆线的长度不应小于15m。2）布线距离规定图6-2水平电缆和信道长度单元六水平子系统的设计和安装技术对于商用建筑物或公共区域大开间的办公楼、综合楼等的场地，由于其使用对象数量的不确定性和流动性等因素，宜按开放办公室综合布线系统要求进行设计，并应符合下列规定：采用多用户信息插座时，每一个多用户插座包括适当的备用量在内，宜能支持12个工作区所需的8位模块通用插座；各段缆线长度可按表6-1选用，也可按下式计算。C=(102-H)／1.2W=C-5式中C=W+D——工作区...
