《工程机械设计》 05 单斗挖掘机VIP免费

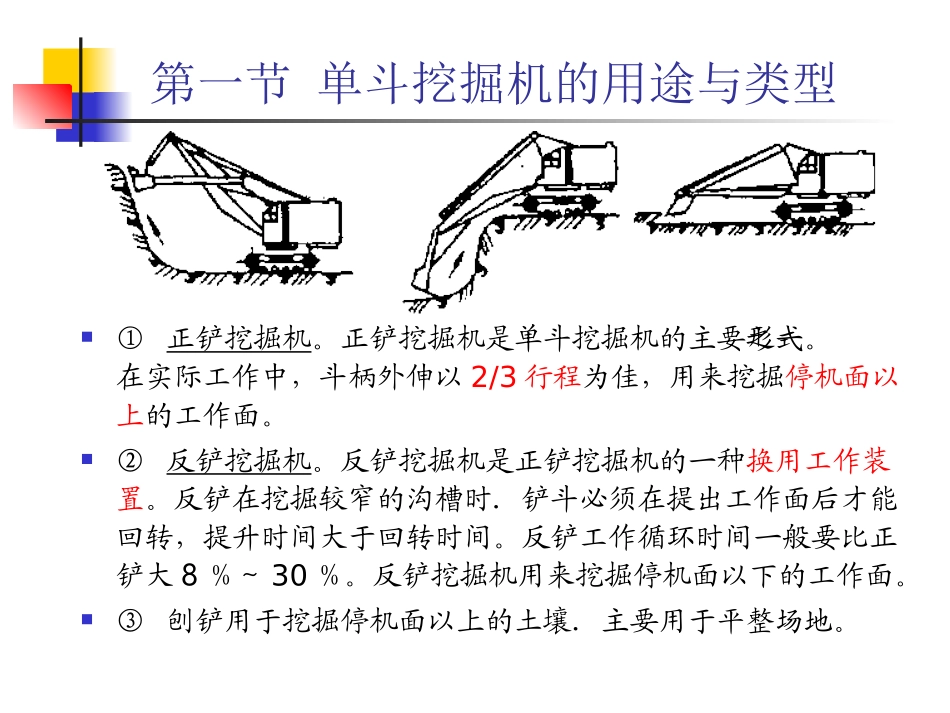

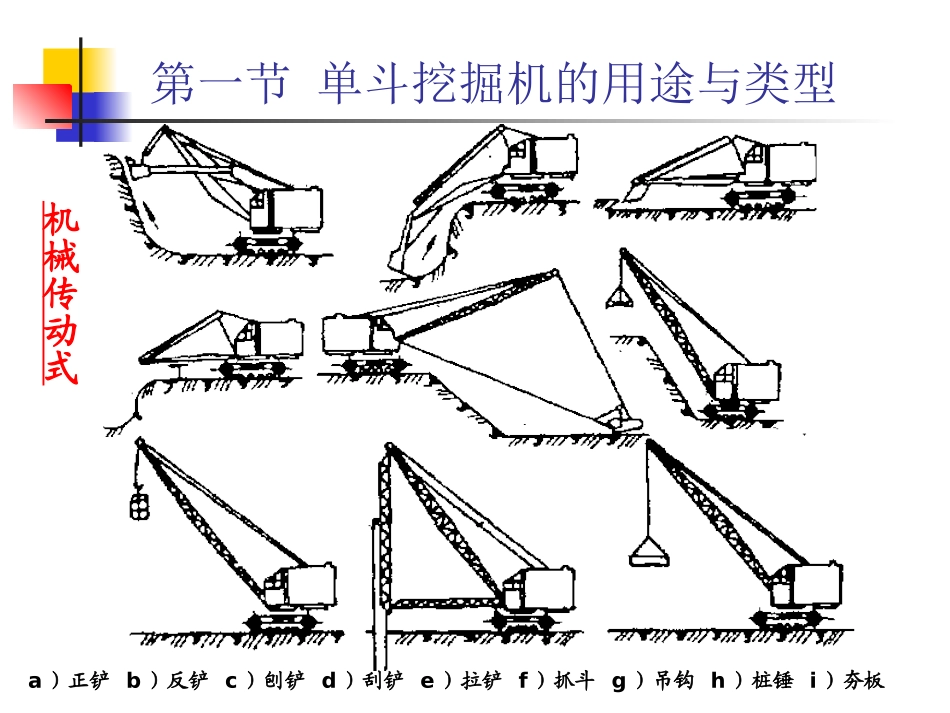

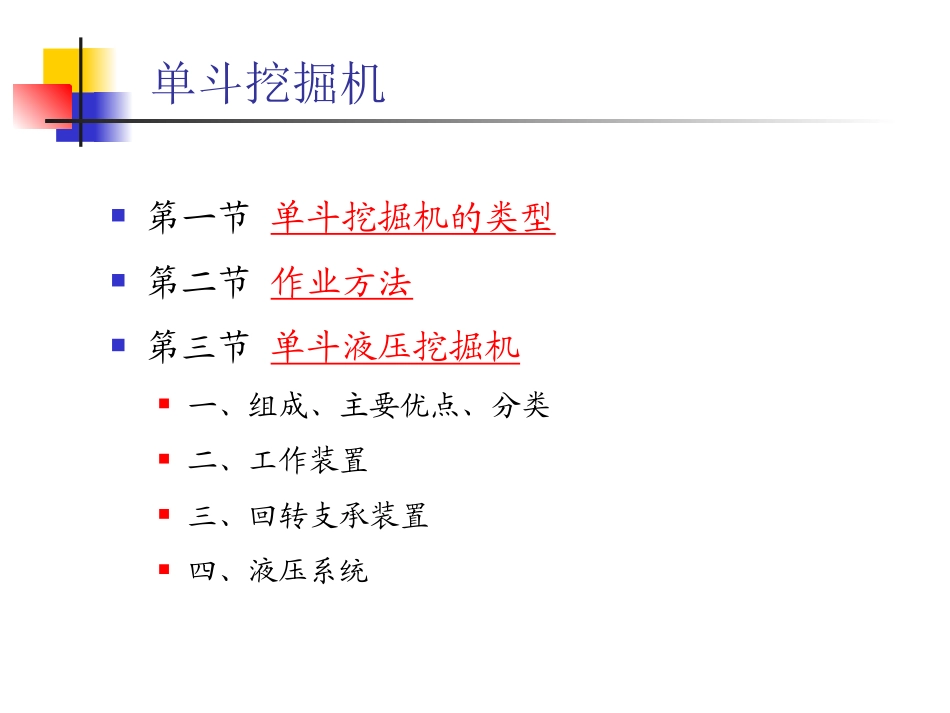

单斗挖掘机第一节单斗挖掘机的类型第二节作业方法第三节单斗液压挖掘机一、组成、主要优点、分类二、工作装置三、回转支承装置四、液压系统第一节单斗挖掘机的用途与类型a）正铲b）反铲c）刨铲d）刮铲e）拉铲f）抓斗g）吊钩h）桩锤i）夯板机械传动式第一节单斗挖掘机的用途与类型①正铲挖掘机。正铲挖掘机是单斗挖掘机的主要形式之一。在实际工作中，斗柄外伸以2/3行程为佳，用来挖掘停机面以上的工作面。②反铲挖掘机。反铲挖掘机是正铲挖掘机的一种换用工作装置。反铲在挖掘较窄的沟槽时．铲斗必须在提出工作面后才能回转，提升时间大于回转时间。反铲工作循环时间一般要比正铲大8％～30％。反铲挖掘机用来挖掘停机面以下的工作面。③刨铲用于挖掘停机面以上的土壤．主要用于平整场地。第一节单斗挖掘机的用途与类型①刮铲：用来刮动停机面以上已经松动的上壤，进行坑道、沟槽、基坑等回填工作；②拉铲挖掘机：铲斗做挠性连接。适用于挖掘停机面以下的工作面，适合水下作业。挖掘能力受铲斗自重的限制，I～IV级土壤。③抓斗挖掘机：铲斗做挠性连接。可挖掘停机面以上或者以下的工作面，特别适合于挖掘深而边坡陡直的基坑和深井，也可进行水下作业，其挖掘深度一般比拉铲大20％～40％。抓斗的挖掘能力因受自重限制，只能挖掘一般土料、砂砾和松散物料。第一节单斗挖掘机的用途与类型①装有吊钩的挖掘机——起重机。②桩锤用于进行打桩。③夯板用于夯实土壤。第一节单斗挖掘机的用途与类型液压传动式第一节单斗挖掘机的用途与类型①反铲反铲是中、小型液压挖掘机的主要工作装置，主要用于基坑开挖等停机面以下的土方工程，也可以挖停机面以上的土方工程。液压挖掘机的挖土动作，主要靠挖掘机动臂、斗杆、铲斗的自重和各工作液压缸的推动力，因此，它的切削力较大。第一节单斗挖掘机的用途与类型②正铲主要用于挖掘停机面以上的工作面。由于液压挖掘机正铲的动臂摆幅能够变化，因此也能挖掘停机面以下工作面的土壤。正铲的卸土方式有两种：前卸式和底卸式。用反铲改成的正铲斗只能用前卸式卸上；底卸式铲斗靠液压缸打开斗底卸土以降低卸土高度，减少土对运输车辆的冲击。在挖掘比较松散的物料时，正铲斗可换装成装载斗。在整机重量不变的情况下，这种铲斗的斗容量可以增加到反铲斗容量的1.6～2倍。第一节单斗挖掘机的用途与类型③抓斗液压抓斗根据作业对象的不同，其结构形状也不相同。用于土方作业的抓斗，一般为双颚式，斗容量约等于正反铲的斗容量。液压抓斗的抓取力比钢丝绳式抓斗大得多，其生产率也较钢丝绳抓斗高得多，作业质量也好。但其挖掘深度受动臂和斗杆限制，因此挖掘深度较浅。第一节单斗挖掘机的用途与类型④起重吊钩通用液压挖掘机只要在斗杆端部把铲斗换成吊钩，就可以成为液压起重机。起重能力比一般起重机小得多，由于它机动灵活，在一些工程中(如铺设管道)效率比较高。有时为了配合反铲作业，在吊装不太重的物体时，可以直接在反铲斗上安装吊钩。第一节单斗挖掘机的用途与类型⑤其他工作装置液压挖掘机还可以配用其他装置以完成不同的作业。如配上液压镐，可进行岩石、混凝土路面的破碎；装上液压钻，可在地面上钻孔；装上松土器，可以耙松硬粘土和红砂岩等。第一节单斗挖掘机的用途与类型2．单斗挖掘机的分类(1)按走行方式分：履带式、轮胎式、步履式和轨行式；(2)按采用的动力分：内燃式和电动式；(3)按传动方式分：机械传动和液压传动；(4)按适应工作环境分：适用于高原地区、寒冷地区、沼泽地区等；(5)按铲斗容积分：轻型：铲斗容量在0.25—0.35m3之间的单斗挖掘机。中型；铲斗容量在0.35—1.5m3之间的单斗挖掘机。重型：铲斗容量在1.5m3以上的单斗挖掘机。第二节作业方法单斗挖掘机的作业方法正铲作业正向开挖侧面开挖法中心开挖法反铲作业沟端开挖法沟侧开挖法拉铲作业沟端开挖法沟侧开挖法第二节作业方法正铲挖掘第二节作业方法正铲挖掘第二节作业方法反铲挖掘第二节作业方法拉铲挖掘第二节作业方法配套汽车数量挖掘机挖土装车时...
