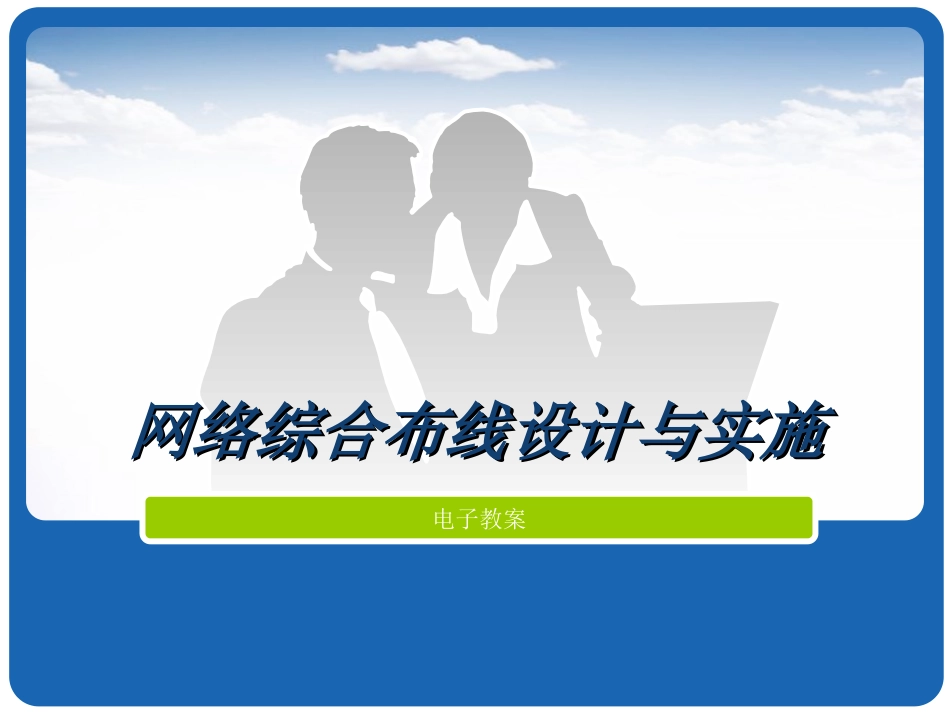

网络综合布线设计与实施网络综合布线设计与实施电子教案www.themegallery.com单元一认识网络综合布线系统单元一认识网络综合布线系统熟悉综合布线的概念和组成。掌握双绞线、同轴电缆和光缆的组成、特点、性能及其分类。了解无线传输介质的特性和分类。熟悉各种布线器材和施工工具的分类和使用方法。知识教学目标能够为真实综合布线工程选择合适的传输介质。能够结合真实综合布线工程，列出分别涉及的子系统和相关设计内容。技能培养目标www.themegallery.com单元一认识网络综合布线系统单元一认识网络综合布线系统综合布线系统实例1.1综合布线概念1.2传输介质1.3布线器材1.4布线施工工具1.5www.themegallery.com1.11.1综合布线系统实例1.1.1网吧布线系统的发展•网吧在我国开始于20世纪90年代中期，网络布线采用同轴电缆。•2000年，五类双绞线100M星型、2MADSL接入，网络布线主要5类双绞线。•2010年，六类双绞线1000M星型、100M光纤专线接入。www.themegallery.com1.11.1综合布线系统实例1.1.2网吧布线系统设计网吧综合布线的一般要求如下：1）选用四芯单模光纤与电信部门连接，目前电信部门给定带宽100M，但光纤的传输速率可达到千兆以上，为将来网络速度的提高提供了冗余。2）服务器与核心交换机之间采用多模光纤连接，保证核心层千兆连接。3）核心交换机与接入层交换机之间采用六类双绞线，保证交换机之间最高达到千兆的连接。4）接入层交换机与客户计算机之间采用超五类双绞线连接，保证网络到达桌面为100M。www.themegallery.com1.11.1综合布线系统实例1.1.2网吧布线系统设计网吧综合布线的一般要求如下：5）网吧监控服务器与摄像头之间用75同轴电缆，保证视频信号的传输。在网吧布线设计时，必须确认：双绞线最长的通信距离和交换机最大的级联数目。www.themegallery.com1.11.1综合布线系统实例1.1.3网吧布线系统实施1）掌握双绞线正确接法建议使用568B的接线标准，定义的标准线序是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。2）选择质量过关的水晶头3）正确安放交换机的位置4）合理布放双绞线5）尽量布放备份线路6）做好线路标记1.1.4网吧布线系统测试1）网线测试。2）网络设备测试。3）综合测试。www.themegallery.com1.2综合布线概念1.2.1综合布线的发展1984年，世界上第一座智能大厦产生。1985年初，计算机工业协会（CCIA）提出对大楼布线系统标准化的倡议。1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世，同时，与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出。1995年底，EIA/TIA568标准正式更新为EIA/TIA/568A，同时，国际标准化组织（ISO）推出相应标准ISO/IEC/IS11801。1997年，TIA出台六类布线系统草案，同期，基于光纤的千兆网标准推出。1999年至今，TIA又陆续推出了六类布线系统正式标准，ISO推出七类布线标准。www.themegallery.com1.2综合布线概念1.2.1综合布线的发展综合布线是自20世纪90年代初传入我国的，特别是我国于2007年10月1日开始实施的《综合布线系统工程设计规范》（GB50311—2007）和《综合布线系统工程验收规范》（GB50312—2007）两个国家标准。1.2.2综合布线系统概述综合布线系统指用通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他信息技术的标准应用系统。设计等级分为三大类。1）基本型综合布线系统2）增强型综合布线系统3）综合型综合布线系统www.themegallery.com1.11.1综合布线系统实例1.2.3综合布线系统子系统《综合布线系统工程设计规范》（GB50311—2007）规定，在综合布线系统工程设计中，需要按照下列七个部分进行：工作区子系统、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理。www.themegallery.com1.11.1综合布线系统实例1.2.3综合布线系统子系统1．工作区系统工作区子系统又称为服务区子系统，它是由跳线与信息插座所连接的设备组成。其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。工...
