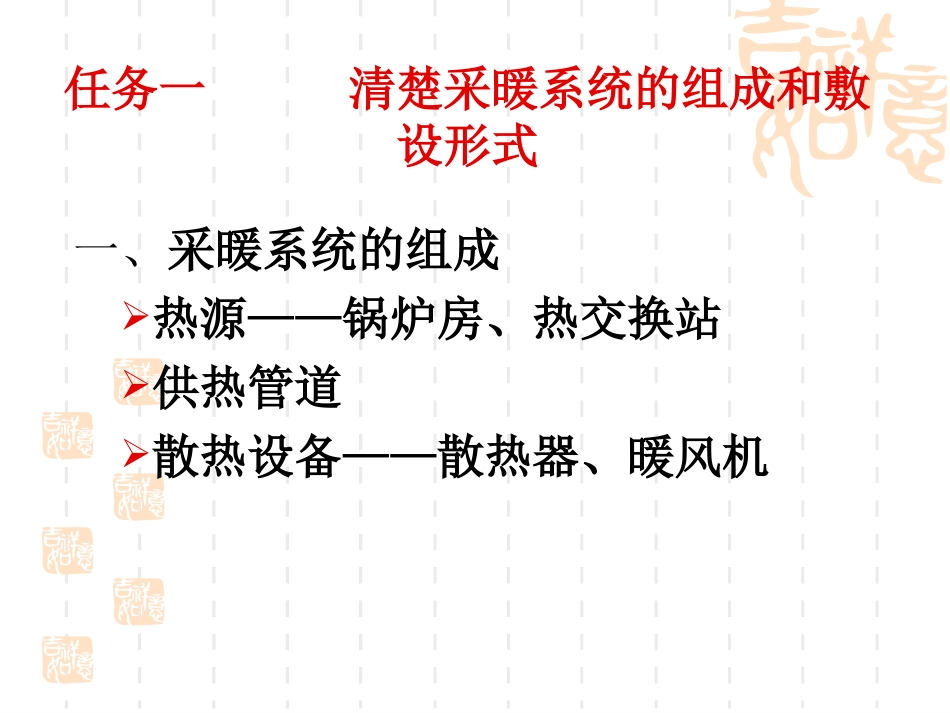

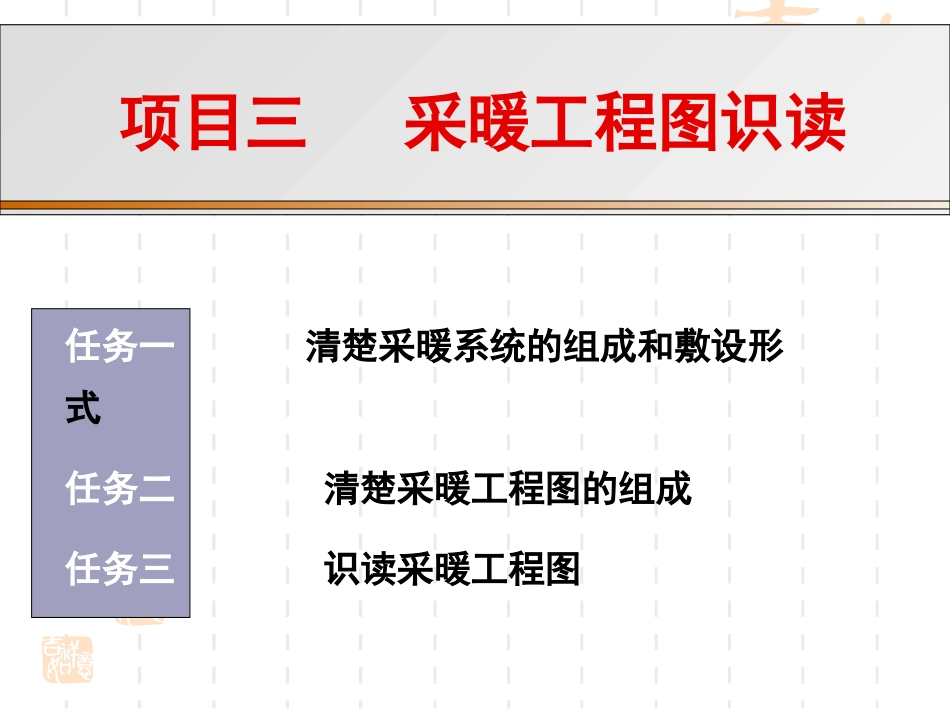

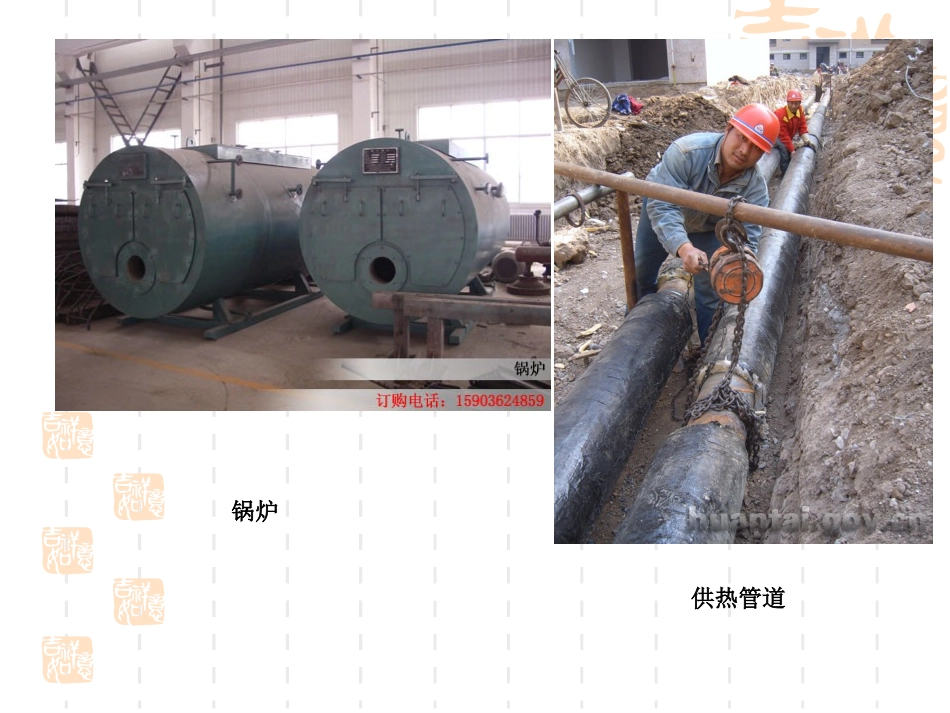

总目录本章总目录项目三采暖工程图识读任务一清楚采暖系统的组成和敷设形式任务二清楚采暖工程图的组成任务三识读采暖工程图任务一清楚采暖系统的组成和敷设形式一、采暖系统的组成热源——锅炉房、热交换站供热管道散热设备——散热器、暖风机锅炉供热管道钢管散热器（一）采暖系统的分类根据作用的范围分类局部采暖系统集中供暖系统根据采暖系统热媒不同分类热水采暖系统蒸气采暖系统二、热水采暖系统（一）热水采暖系统的组成热水锅炉供水管散热器回水管集气罐膨胀水箱——热胀冷缩，在整个水系统中加入膨胀水箱，当水膨胀时水进入水箱，不至于把水管或机械胀破。膨胀水箱事先放入水，水不足时膨胀水箱也可起到补充水的作用。循环水泵（二）热水采暖系统的敷设形式自然循环上分式双管系统机械循环上分式双管系统机械循环中分式双管系统机械循环下分式双管系统机械循环供暖系统区别自动，手动放气阀作用：排除管道内气体，防止系统在运行过程中由于空气的聚积而形成气塞，阻碍水的流通位置：顶层干管或顶层散热器的高点设自动跑风门。高层建筑热水采暖系统的敷设形式分区供水：设加压泵的分区式热水采暖系统设加压泵和热交换器的分区式热水采暖系统适用场合：建筑物高度超过50m，住宅超过18层二、蒸气采暖系统（一）蒸汽采暖系统的组成蒸汽锅炉供汽主立管供汽干管凝结水干管疏水器——疏排蒸汽管道内凝结水散热器放空气阀——排气装置蒸汽供暖管道的放水和排气装置蒸汽管道的疏水装置；疏水器（阀）——排水阻汽，是一个自动的阀门，分离管道内蒸汽与凝结水位置：管道各低点，垂直升高的管段前。水平管道每隔50m设一个。蒸汽凝结水管道的排气装置：——自动，手动放气阀。作用：排除管道内气体。（水压试验，初次通蒸汽运行时）。位置：蒸汽管道的高点（二）蒸气采暖系统的敷设形式双管上分蒸气采暖系统(上供下回式）双管下分蒸气采暖系统(下供下回式）双管中分蒸气采暖系统（中供下回式）地板辐射采暖系统的敷设形式某工程地板辐射采暖铺管某工程地板辐射采暖施工热水供暖管道的放水与排水装置放水装置：目的：水压试验后，为防止冬季冻坏管道，利用此装置将水排尽。系统检修时，排尽检修段内的水。位置：供，回水管道的各低点。供回水管道的排空气装置目的：防止系统在运行过程中由于空气的聚积而形成气塞，阻碍水的流通。水压试验时，排除气体。位置：供回水管道的各高点。任务二清楚采暖工程图的组成采暖工程图由采暖平面图、采暖系统图和详图组成。还包括图纸目录，主要设备材料表和设计施工说明。采暖平面图：主要表示建筑物各层的采暖设备和管道的平面布置。采暖系统图：表明整个采暖系统的设备，附件和干、立、支管在空间的布置及其相互关系。采暖详图：包括标准图和非标准图；设计、施工时通常采用标准图。任务三采暖工程图的识读识读顺序：先采暖平面图，再对照采暖平面图识读采暖系统图；后识读详图。采暖平面图的识读方法：先底层、中间层、顶层的采暖设备，再由热力入口(热媒入口)起，顺序识读供汽(水)于、立、支管及凝(回)水支、立、干管。采暖系统图的识读方法：从热力入口(热媒入口)起，沿汽(水)流的方向识读。其顺序为：供汽(水)总管、供汽(水)干管、各供汽(水)立管、各组散热器的供汽(水)支管、各组散热器的凝(回)水支管、各凝(回)水立管、凝(同)水干管，凝(回)水总管。采暖系统施工图采暖系统施工图空调采暖系统
