第03章 墙体VIP免费

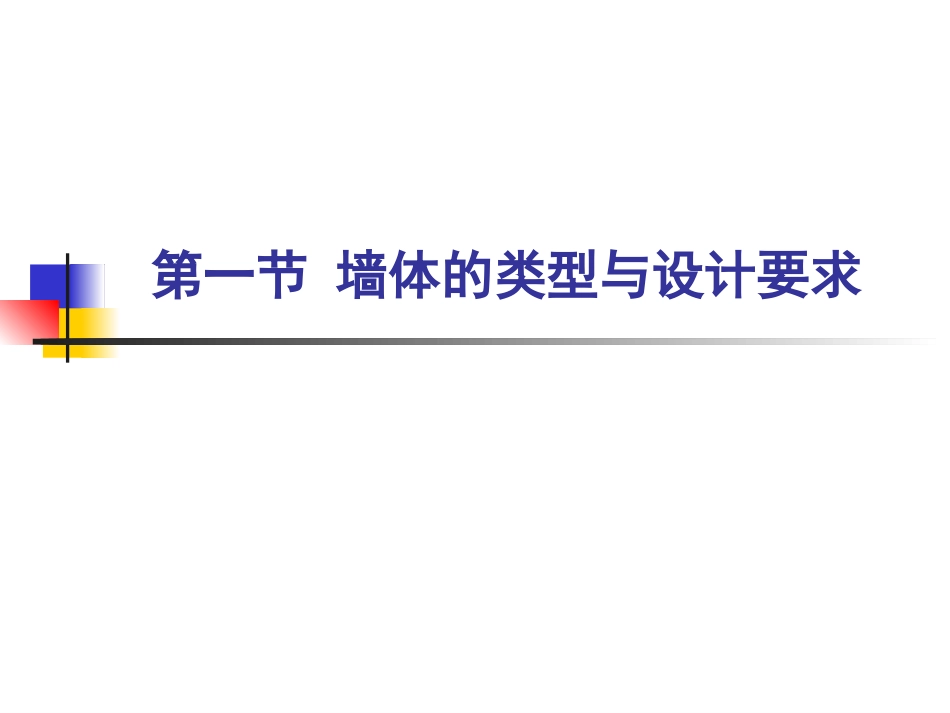

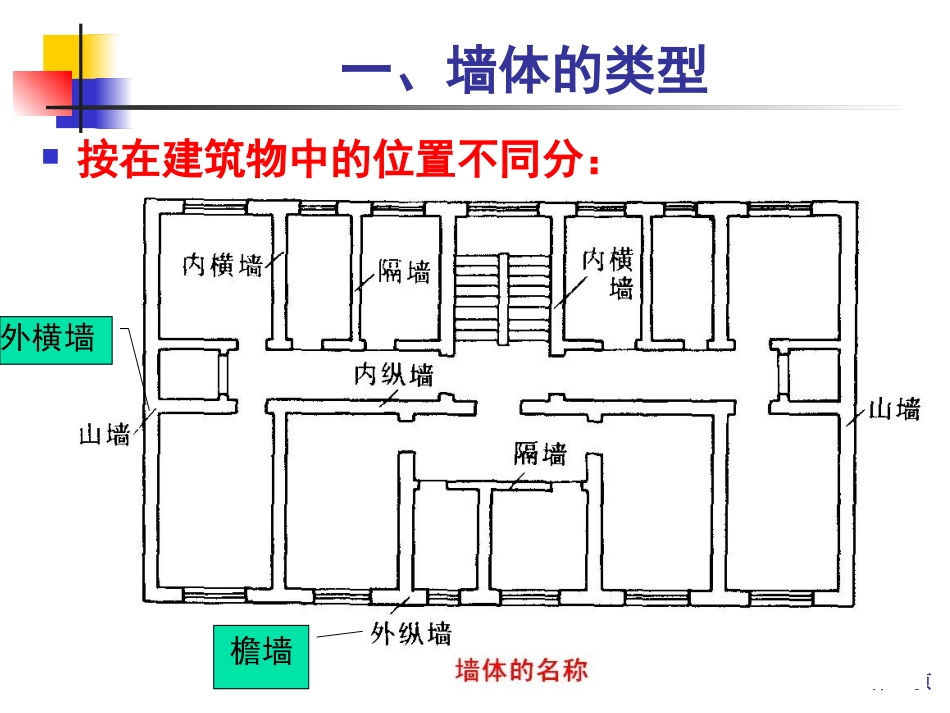

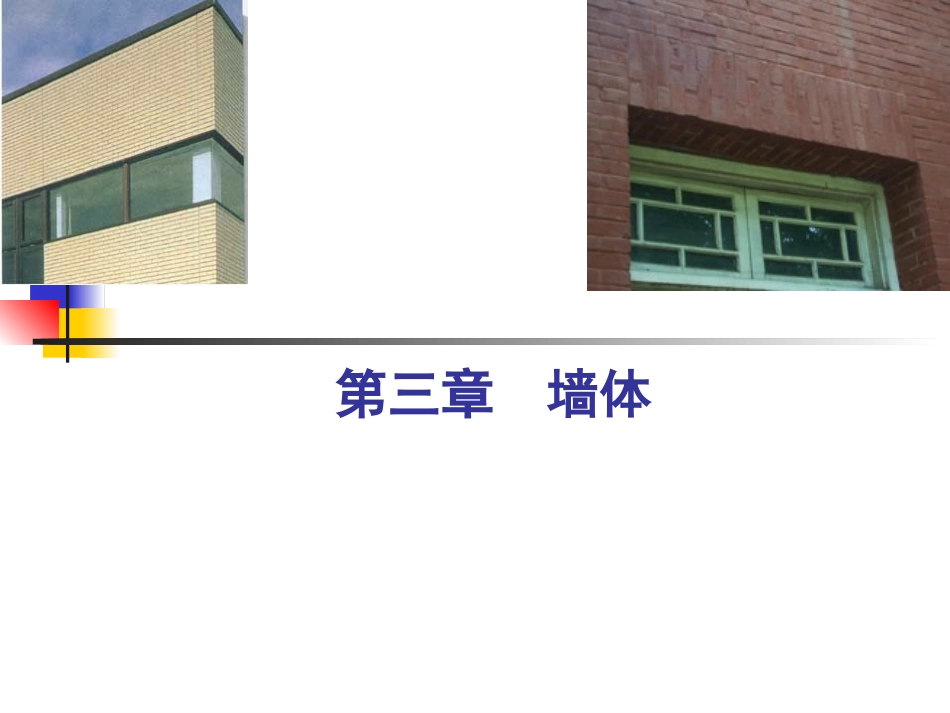

第三章墙体第一节墙体的类型与设计要求第3页一、墙体的类型按在建筑物中的位置不同分：墙体有内墙和外墙之分。外墙是指建筑物四周与室外接触的墙，内墙是指位于建筑物内部的墙。还有纵墙、横墙之分。沿建筑物长轴方向布置的墙称为纵墙，沿短轴方向布置的墙称为横墙，外横墙又称为山墙，外纵墙又称檐墙。窗与窗、门与窗之间的墙称为窗间墙；窗洞口下部的墙称为窗下墙；屋顶上部的墙称为女儿墙。檐墙外横墙第4页第5页根据受力情况不同分承重墙：是指承受楼板、屋顶等上部结构传来荷载的墙；非承重墙：是指不承受上部结构传来荷载的墙。非承重墙包括四种：自承重墙：仅承受自身重量并将其传给基础的墙；隔墙：分隔内部空间、其自身重量由楼板或梁承受的墙；填充墙：框架结构中填充在柱子之间的墙；幕墙：悬挂在建筑物结构外部的轻质外墙。有金属幕、玻璃幕。按所采用的材料不同划分：砖墙石墙混凝土墙砌块墙第6页第7页按构造方式不同划分实体墙是由普通粘土砖及其他实体砌块砌筑而成的墙体；空体墙是由普通粘土砖砌筑的空斗墙或由空心砖砌筑的具有空腔的墙体；复合墙是由两种或两种以上的材料组合而成的墙体，其目的是在满足基本要求的情况下，提高墙体的保温、隔声或其他功能方面的要求。按施工方式不同分叠砌墙是用砂浆等胶凝材料将砖、石块、混凝土砌块等组砌而成的墙体；板筑墙则是直接在墙体部位立模板而现浇成的墙体，如现浇钢筋混凝土墙；装配式板材墙是将工厂生产的大型板材运到现场进行安装、拼接而成的墙体，如预制混凝土大板墙。第8页二、墙的作用承重作用承受屋顶、楼板传给它的荷载、本身的自重及风荷载，所以墙具有承重作用；围护作用墙抵御风、霜、雨、雪的侵袭，防止太阳的辐射、噪声的干扰以及室内热量的散失等，因此具有保温、隔热、隔声和防水作用，这些作用称为围护作用；分隔作用墙把建筑物内部分隔为若干个房间或使用空间，称为分隔作用。并不是所有的墙都同时具有这三个作用第9页三、墙体的设计要求1.具有足够的强度和稳定性墙体的强度与所用的材料有关。砖墙是脆性材料，变形能力小，因而对房屋的高度及层数有一定的限制值。见[多层砖房总高和层数表]墙体的稳定性与墙体的长度、高度、厚度以及纵、横向墙体间的距离有关。为满足稳定性要求，通常在墙体开洞口部位设置门垛、在长而高的墙体中设置壁柱。抗震设防地区，为了增加建筑物的整体刚度和稳定性：在多层砖混结构房屋的墙体中，还需设置贯通的圈梁和钢筋混凝土构造柱，使之相互连接，形成空间骨架。在地震烈度7～9度的地区内，应设置防震缝，将建筑物分为若干体型简单、结构刚度均匀的独立单元。第10页多层砖房总高（m）和层数烈度墙厚6789240mm高度层数高度层数高度层数高度层数248217186124第11页用圈梁、构造柱来加强建筑物的稳定性第12页2.满足保温、隔热等热工方面的要求外墙必须满足热工方面的要求。严寒地区建筑物的外墙，应满足冬季保温要求，还应适当兼顾夏季防热。炎热地区建筑的外墙，则应满足夏季防热的要求，有适当兼顾冬季保温要求。严寒地区的建筑物，如外墙采用普通粘土砖墙，其厚度的确定，往往是为了满足保温要求，如五层以下的住宅，240毫米厚已能满足承重要求，但却满足不了保温要求。炎热地区的建筑，240毫米厚粘土砖墙已能基本满足隔热的要求。第13页提高外墙保温能力应采取的措施：①提高外墙保温能力减少热损失。一般有三种做法：增加墙体厚度、选用孔隙率高的轻质材料、采用多种材料的组合墙。几种组合墙与370实心粘土砖墙传热系数的比较②防止外墙中出现凝结水。在靠室内高温一侧，用卷材、防水涂料或薄膜等材料设置隔蒸汽层。③防止外墙出现空气渗透。措施：选择密实度高的墙体材料，墙体内外加抹灰层，加强构件间的密缝处理等。炎热地区的外墙应具有足够的隔热能力，可以选用热阻大、重量大的材料作外墙，也可以选用光滑、平整、浅色的材料，以增加对太阳的反射能力。外墙作为建筑最大的围护面，在建筑节能设计中具有极大的潜力。如:被动式太阳房。见[被动式太阳房墙体构...
