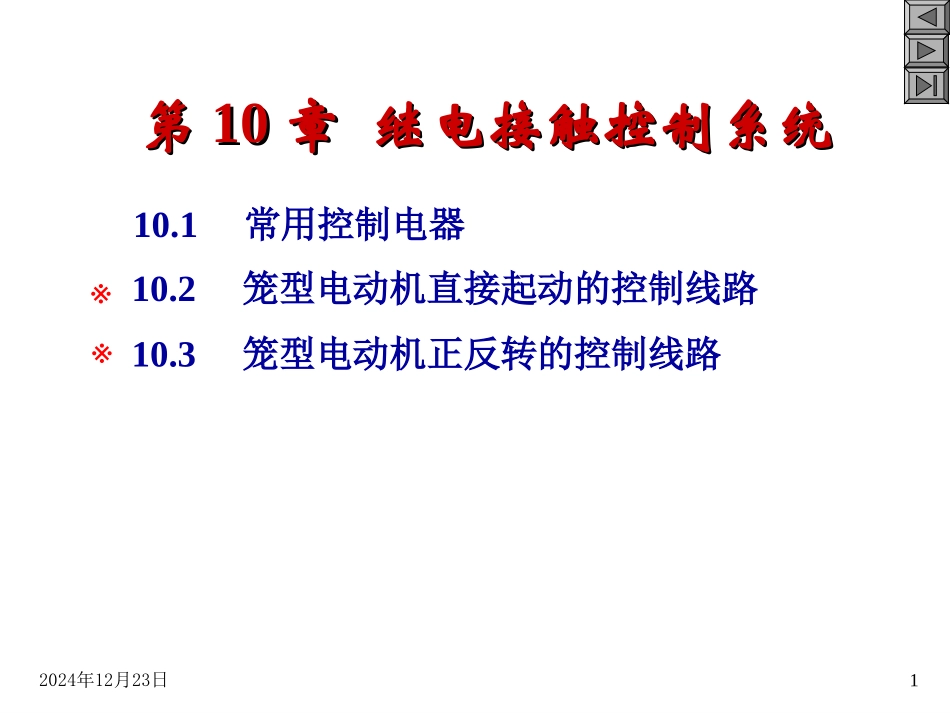

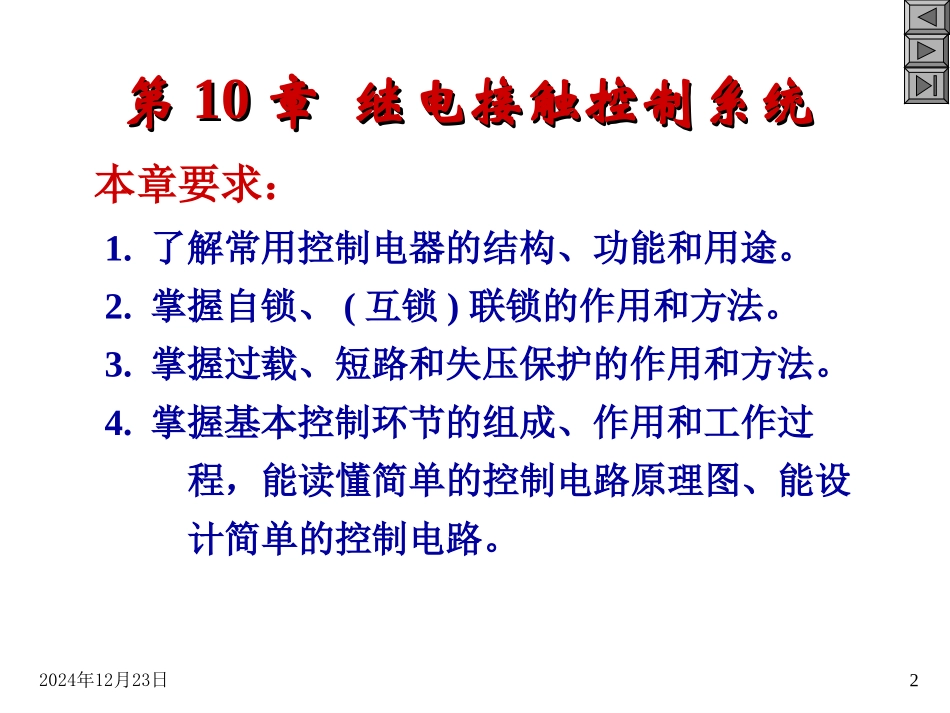

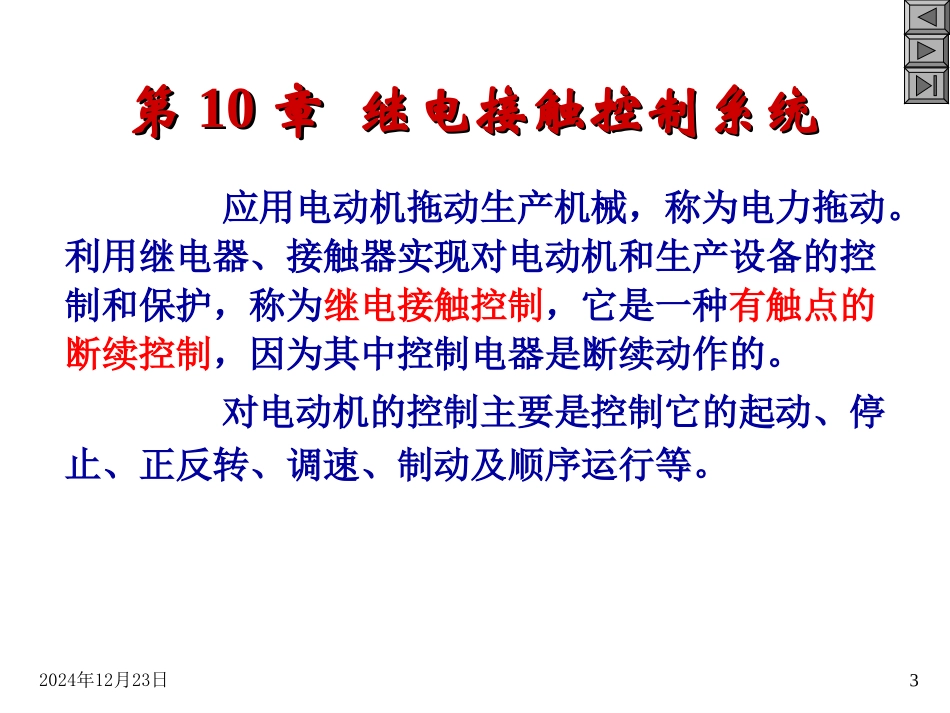

2024年12月23日1第第1010章继电接触控制系统章继电接触控制系统10.1常用控制电器10.2笼型电动机直接起动的控制线路10.3笼型电动机正反转的控制线路※※2024年12月23日21.了解常用控制电器的结构、功能和用途。2.掌握自锁、(互锁)联锁的作用和方法。3.掌握过载、短路和失压保护的作用和方法。4.掌握基本控制环节的组成、作用和工作过程，能读懂简单的控制电路原理图、能设计简单的控制电路。第第1010章继电接触控制系统章继电接触控制系统本章要求：2024年12月23日3应用电动机拖动生产机械，称为电力拖动。利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制，它是一种有触点的断续控制，因为其中控制电器是断续动作的。对电动机的控制主要是控制它的起动、停止、正反转、调速、制动及顺序运行等。第第1010章继电接触控制系统章继电接触控制系统2024年12月23日4本章主要介绍几种常用的低压电器、基本的控制环节和保护环节的典型线路。实现继电接触控制的电气设备，统称为控制电器，如刀闸、按钮、继电器、接触器等。下面介绍常用控制电器的用途及表示符号。第第1010章继电接触控制系统章继电接触控制系统2024年12月23日5低压电器配电电器控制电器开关熔断器自动空气断路器……接触器继电器起动器……时间继电器热继电器……10.1常用控制电器2024年12月23日61.用途：组合开关也称转换开关，常用于机床控制电路的电源开关，也用于小容量电动机的起/停控制或照明线路的开关控制。2.结构：对常用的三极开关来说，每一极有一对静触片与盒外接线柱相接，动触片受手柄控制可以转动，以达到线路的通/断控制。3.种类：有单极、双极、三极和四极等，额定电流有10、25、60和100A等多种。10.1.1组合开关2024年12月23日7M3~用组合开关起停电动机的接线图用组合开关起停电动机的接线图手柄转轴静触头动触头用手柄转动转轴时，就可将三个触点同时接通或断开。2024年12月23日8(b)结构图按钮常用于接通和断开控制电路。按钮的外形图和结构如图所示。(a)外形图常闭触点常开触点常开触点10.1.2按钮SB(手动切换电器)2024年12月23日9复位弹簧支柱连杆常闭静触头桥式静触头常开静触头外壳4SBSBSB结构符号名称常闭按钮(停止按钮)常开按钮(起动按钮)复合按钮1234123按钮帽动画2024年12月23日10交流接触器的外形与结构交流接触器的外形与结构用于频繁地接通和断开大电流电路的开关电器。用于频繁地接通和断开大电流电路的开关电器。(a)(a)外形外形(b)(b)结构结构10.1.310.1.3交流接触器交流接触器KMKM2024年12月23日1110.1.310.1.3交流接触器交流接触器●交流接触器控制对象：电动机及其它电力负载●接触器技术指标：线圈额定工作电压、主触点额定电流、触点数目等。●接触器电磁铁触点主触点：能通过较大的电流，常接在电动机的主电路中。辅助触点：通过的电流较小，常用在电动机的控制电路中。2024年12月23日12~~~线圈铁芯衔铁主触头弹簧辅助触头M3~电机动作过程线圈通电衔铁被吸合触头闭合电机接通电源动画2024年12月23日13接触器有关符号接触器线圈接触器主触头常开常闭接触器辅助触头2024年12月23日14简单的接触器控制ABCM3~刀闸起隔离作用自保持停止按钮起动按钮特点：小电流控制大电流2024年12月23日15继电器和接触器的结构、工作原理大致相继电器和接触器的结构、工作原理大致相同。同。主要区别在于：主要区别在于：接触器的主触点可以通过大电流；接触器的主触点可以通过大电流；继电器的体积和触点容量小，触点数目多，继电器的体积和触点容量小，触点数目多，且只能通过且只能通过小电流小电流。所以，继电器一般用于。所以，继电器一般用于控制电路控制电路中。中。1.1.电流及电压继电器电流及电压继电器电流继电器：电流继电器：可用于过载保护。可用于过载保护。电压继电器：电压继电器：主要作为欠压、失压保护。主要作为欠压、失压保护。10.1.410.1.4继电器继电器2024年12月23日162.2.中间继电器中间继电器(b)(b)符号符号KAKA线圈线圈常开触头常开触头KAKA常闭触头常闭触头KAKA(a)(a)外形外形用于传递信号和同时控制多个电路，也可直接控制小容量电动机或其他电气执行...
