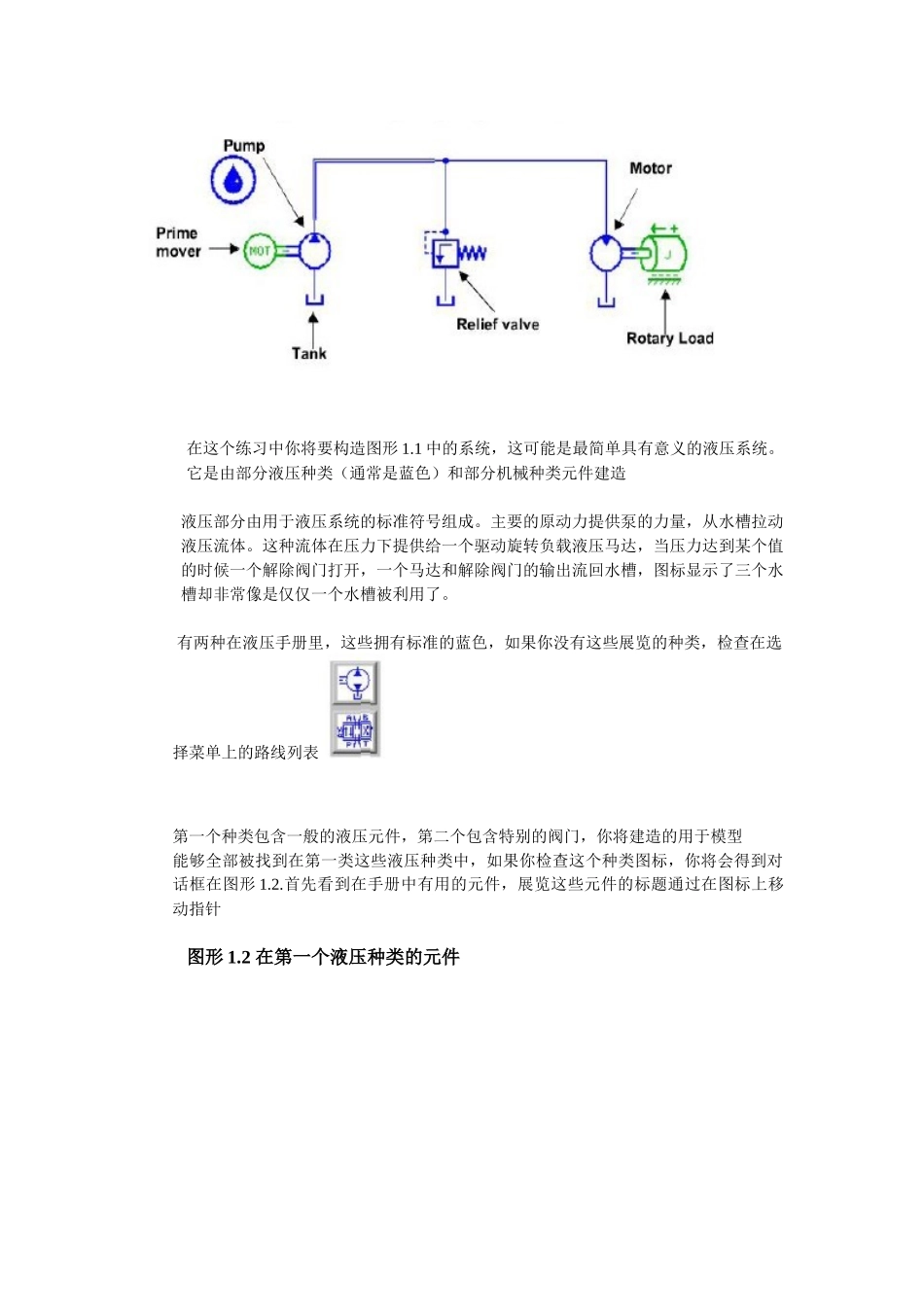

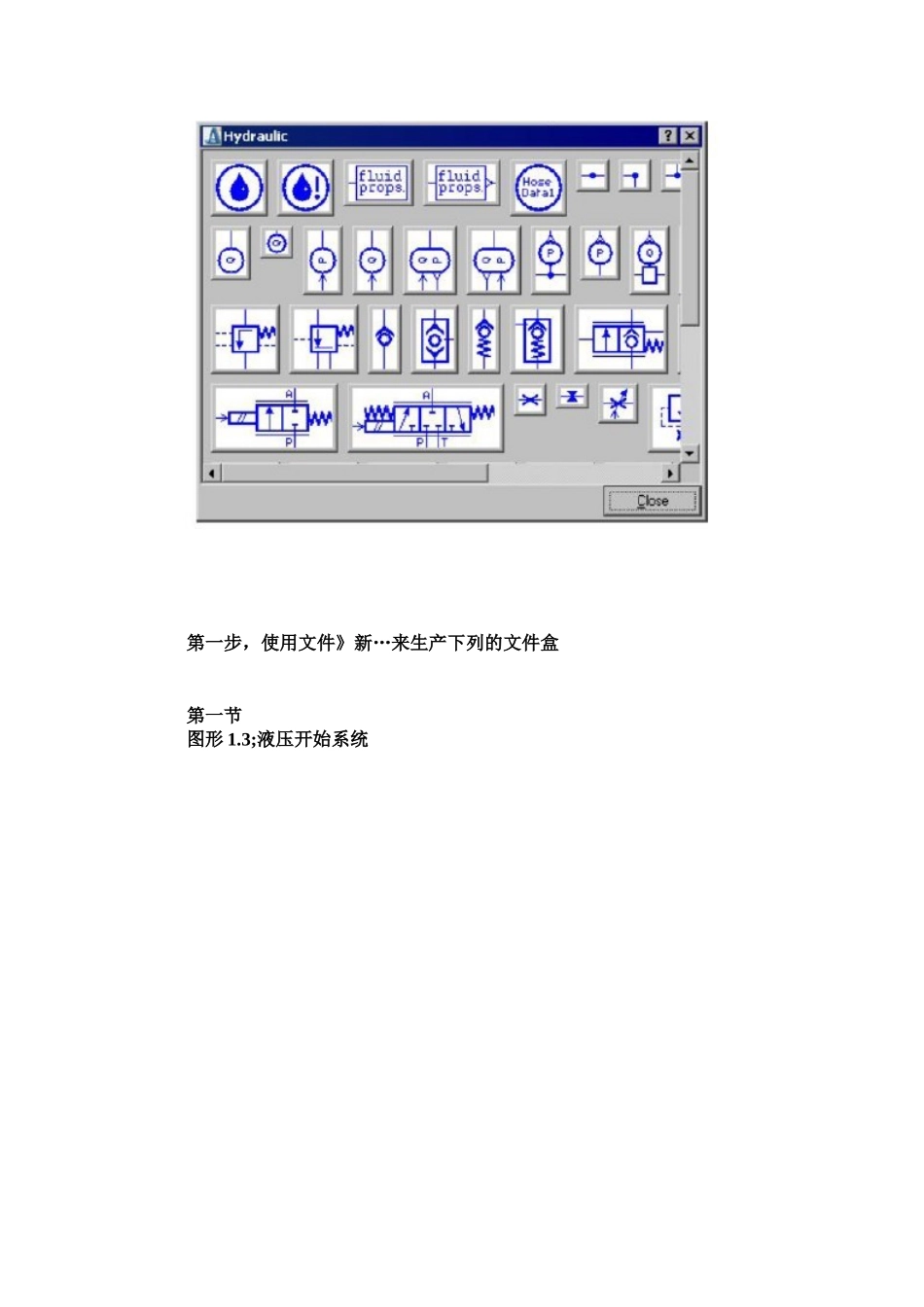

AMESim液压教程1.1介绍AMESim液压手册包括：*通常组成的元件包括泵，马达，孔口，以及其他，也包括特别的阀门*小管和软管的子模型*压力和流动比率的源头*压力和流动比率的检测计*流体种类的组成压力系统孤独的存在完全是没用的，它离不开流体和过程控制。这意味着手册必须能和其他AMESim手册相兼容。以下的手册是经常和压力手册一起并用：机械手册应用于流体压力装置当水压能量转化为机械能量信号，控制，检测手册应用于控制和水压系统水压元件设计手册从非常基本的液压和机械单元应用于建造特别的的元件液压组成手册这是一个组成包括弯曲，丁字接头，弯头以及其他，它被用于典型的诸如冷却和润滑系统的低压装置第一节个别的案例注释*在液压手册里尽可能的用多余一种的流体，这是非常重要的因为你能够做出模型关于冷却和润滑系统的手册*液压手册假设一个统一的温度贯穿于整个系统，如果热量影响被考虑到很重要，热量液压和热量液压元件设计手册应该使用*有许多气穴和空气释放的模型在液压手册。注释有一种特别的二相流体手册，一种典型的关于这种空气调节系统的装置第一节手册包括一系列个别的例子。我们强烈的建议你认真的对待这些个别的例子。这些假定你有一个基本的使用AMESim的水平。作为一个完全最小的工作量你应该做些第三节关于AMESim手册的例子和第五节第一个关于描述如何使用一组的第一个例子1.2案例1：一个简单的液压系统目标*组建一个非常简单的液压系统*介绍一个简单的小管/软管子系统*解释一个结果使用一个特别的参考关于空气释放和空穴图形1.1一个非常简单的液压系统在这个练习中你将要构造图形1.1中的系统，这可能是最简单具有意义的液压系统。它是由部分液压种类（通常是蓝色）和部分机械种类元件建造液压部分由用于液压系统的标准符号组成。主要的原动力提供泵的力量，从水槽拉动液压流体。这种流体在压力下提供给一个驱动旋转负载液压马达，当压力达到某个值的时候一个解除阀门打开，一个马达和解除阀门的输出流回水槽，图标显示了三个水槽却非常像是仅仅一个水槽被利用了。有两种在液压手册里，这些拥有标准的蓝色，如果你没有这些展览的种类，检查在选择菜单上的路线列表第一个种类包含一般的液压元件，第二个包含特别的阀门，你将建造的用于模型能够全部被找到在第一类这些液压种类中，如果你检查这个种类图标，你将会得到对话框在图形1.2.首先看到在手册中有用的元件，展览这些元件的标题通过在图标上移动指针图形1.2在第一个液压种类的元件第一步，使用文件》新…来生产下列的文件盒第一节图形1.3;液压开始系统选择液压开始回路里数量，然后点击ok，一个新流体种类图标在最顶端右边的角落的略图的系统将会被生成你同样可以点击工具条中新的按钮但是你将不得不自己添加流体种类图标如果你想做这个第二部，构建剩下的系统并且设计子模型1用图形1.1中显示的元件构建系统2保存下来作为元件13进入子模型1注意那些留下，那些主要的原动力，节点和那些小管不是正常的外观因为他们不是拥有子模型和他们相关联，最容易的方法进行是：4点击主要的位于菜单条初始线的按钮图形1.4下划线子模型5使用鼠标按压左边的按钮6选择“展示线标签”在标签菜单中你应该得到一些像是图形1.4.你的系统是可能拥有和别的运行路线中的一个相关联是可能。这些较小的变更时基于你创建路线的顺序。他们将不影响仿真结果需要注意的一个重要的数据是一条运行的路线有一个不是直接连接的特别的子模型，需要强调的重点是这种路线运行有一个特别的表现记住子模型DIRECT不起任何作用，在路线的终点的舱门似乎是连接的。作为对照，HL000电脑网络流进小管并使用这个决定压力产生的衍生物的时间。如果网络流向小管是积极的，压力随着时间增长。如果是消极，则压力随着时间减少，HL000产生的压力被传送到解除阀门的入口。马达的入口通过节点和子模型DIRECT传送。第三步，设置参数1改变参数模型2设置以下参数并让其他处于系统默认值第一节旋转泵模型图形1.5；设置路线子模型HL000的参数3展示路线模型的参数，在适当运行路线的附近和正中心点击鼠标右边的按钮HL000的部分对话框展示在图形1.5中，油的压...
