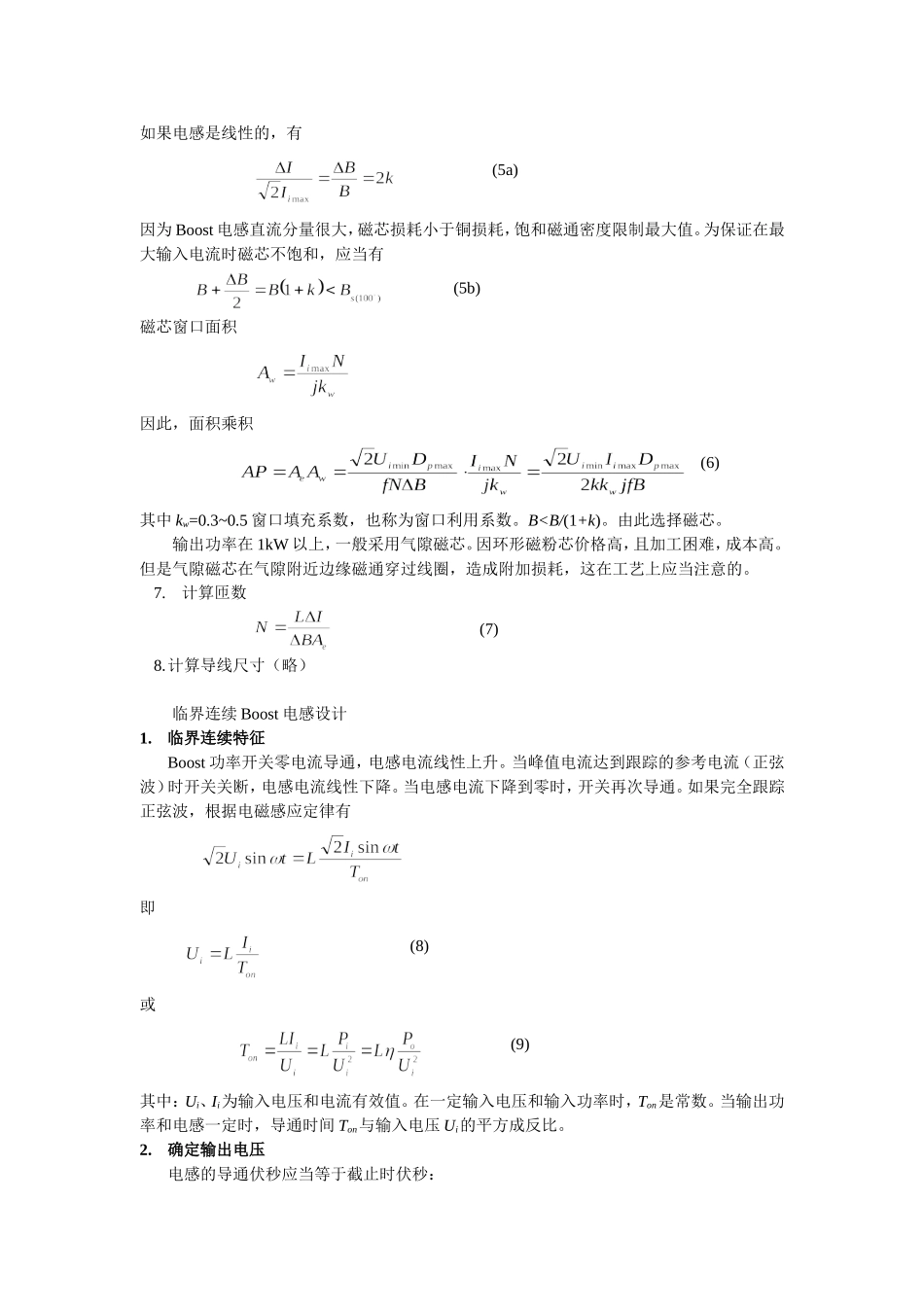

PFC电感计算通常Boost功率电路的PFC有三种工作模式:连续、临界连续和断续模式。控制方式是输入电流跟踪输入电压。连续模式有峰值电流控制,平均电流控制和滞环控制等。连续模式的基本关系:1.确定输出电压Uo输入电网电压一般都有一定的变化范围(Uin±Δ%),为了输入电流很好地跟踪输入电压,Boost级的输出电压应当高于输入最高电压的峰值,但因为功率耐压由输出电压决定,输出电压一般是输入最高峰值电压的1.05~1.1倍。例如,输入电压220V,50Hz交流电,变化范围是额定值的20%(Δ=20),最高峰值电压是220×1.2×1.414=373.45V。输出电压可以选择390~410V。2.决定最大输入电流电感应当在最大电流时避免饱和。最大交流输入电流发生在输入电压最低,同时输出功率最大时(1)其中:;-最低输入电压;η-Boost级效率,通常在95%以上。3.决定工作频率由功率器件,效率和功率等级等因素决定。例如输出功率1.5kW,功率管为MOSFET,开关频率70~100kHz。4.决定最低输入电压峰值时最大占空度因为连续模式Boost变换器输出Uo与输入Uin关系为,所以(2)从上式可见,如果Uo选取较低,在最高输入电压峰值时对应的占空度非常小,由于功率开关的开关时间限制(否则降低开关频率),可能输入电流不能跟踪输入电压,造成输入电流的THD加大。5.求需要的电感量为保证电流连续,Boost电感应当大于(3)其中:,k=0.15~0.2。6.利用AP法选择磁芯尺寸根据电磁感应定律,磁芯有效截面积(4)如果电感是线性的,有(5a)因为Boost电感直流分量很大,磁芯损耗小于铜损耗,饱和磁通密度限制最大值。为保证在最大输入电流时磁芯不饱和,应当有(5b)磁芯窗口面积因此,面积乘积(6)其中kw=0.3~0.5窗口填充系数,也称为窗口利用系数。B
