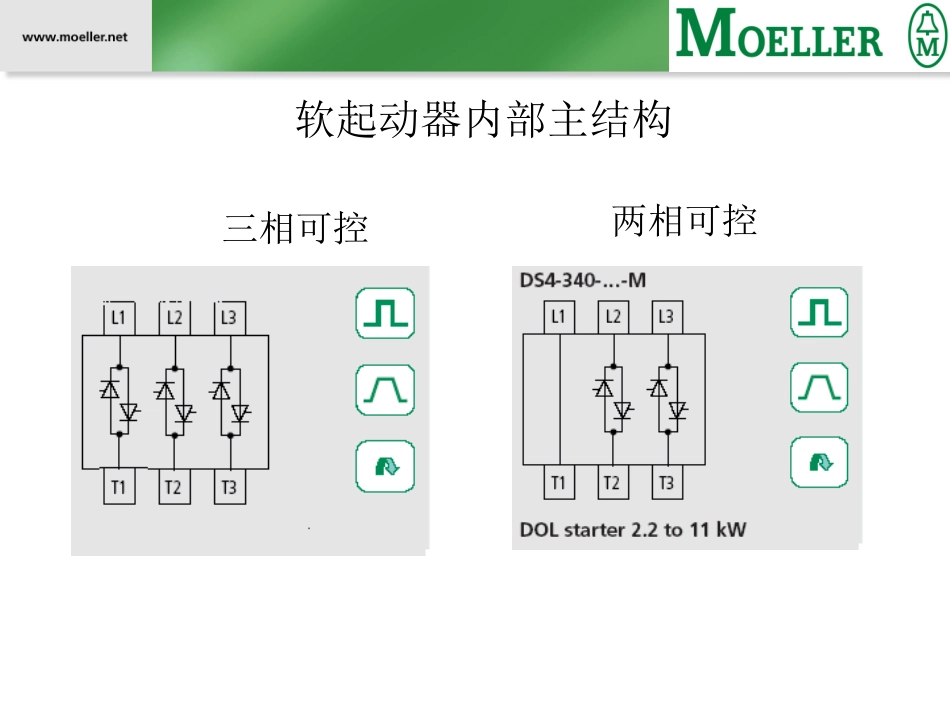

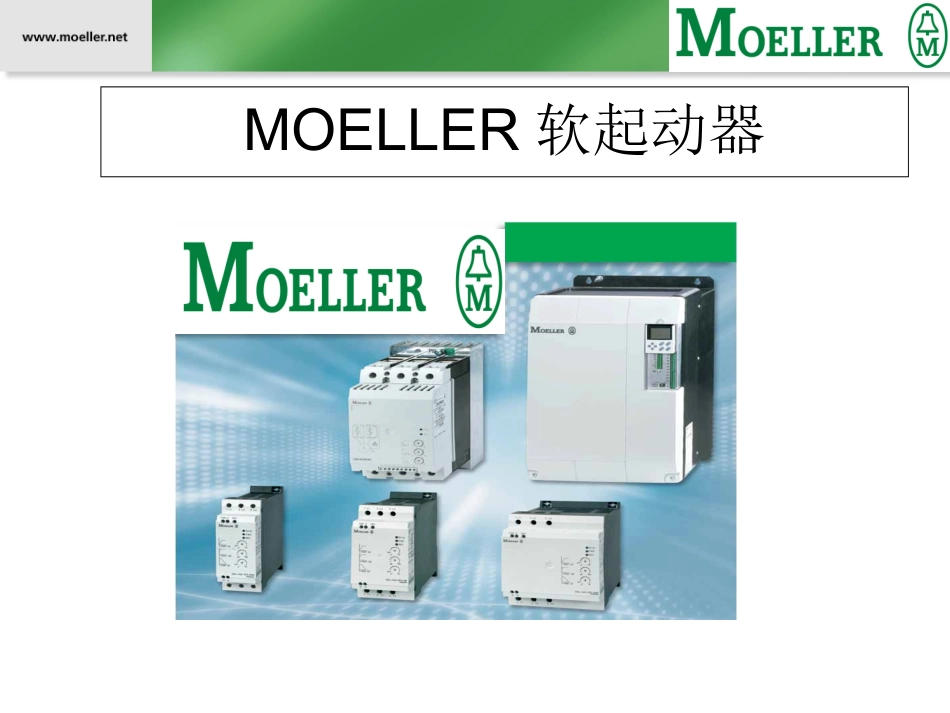

MOELLER软起动器电机起动器的作用•1.减少对电网的冲击11KW可直接起动••2.减少对机械传动部分的冲击。••3平稳的起动停止过程••4避免泵系统内的水锤现象的发生软起动器内部主结构三相可控两相可控MOELLER专利技术•不对称的延迟角控制–抑制直流电流–高的转矩=更好的应用–平稳的马达运行,比得上一个三相控制的软起动器–较小的马达噪音,较小的马达发热–迅速起动DS6起动电流实际二相控制的软起动器的起动电流.DS4-*–M(R)范围2.2-11KWDS4-*–MX(R)范围7.5-15KW尺寸长*宽*高2.2kW:149×45×189.54kW,5.5kW:149×65×189.57.5KW-15KW:49×110×189.5DS6-*-MX范围22-110KW尺寸长*宽*高22KW-55KW:175×93×13975KW-110KW:215×108×178软起动器外形及尺寸Ue:3AC230...460V±10%,47...63Hz±0%DM4范围长*宽*厚7.5-37kW:290×222×19540-75kW:400×222×19590-200KW:520×640×248250-500KW610×640×375软起动器外形及尺寸7.5-500KW11-900KW•DS6与NZM配合–在同一层面下的电源连接–简单的母排连接,不需要特殊的工具–同样的接线端子–在提高IP防护等级时,使用同样的保护帽t-Start,t-Stopl10sl1sU-Startl30%Jl0l60–90%JlU-StartUt-Startt-StoptU-Start(%)t-Start(s)t-Stop(s)•分别设置起动和停止斜坡•起动时间范围从1-30秒,停止时间范围从0-30秒•按需调整起动转矩•设定域为30%至100%DS6的参数调整DS6-340-22K-MX应用M=3~MotorsR=反相功能X=降低负载循环+内部旁路版本电压4=400/500V电源1=1~3=3~系列半导体接触器/软起动器驱动400V时,马达的命义功率型号解释DS4-340-2K2-MRDS4-340-7K5-MXDS4-340-11K-MXR注:DS6仅有MXDM4没有后缀例:各种型号的原理结构30KW•软起:DS6-340-30K-MX5,660.00元•(星三角505*2+387+辅触36+时间继电器T(441)+热继R(586)=2550)•星三角DILM65A960*3+1100=3980元UP40%•75KW•软起DS6-340-75K-MX10542.00元•星三角DILM150A2400*3+1100=8800元UP25%MOELLER软起与星-三角产品价格比较•DS6DS4功能性方面–仅仅是最基本的功能–比星三角起动器上档次–价格与星-三角相当–尺寸小,与NZM配合容易--MOELLER专利技术应用对象–泵–风机–传送带•替代:–直接起动器–星-三角起动器–变压器起动器应用场合
