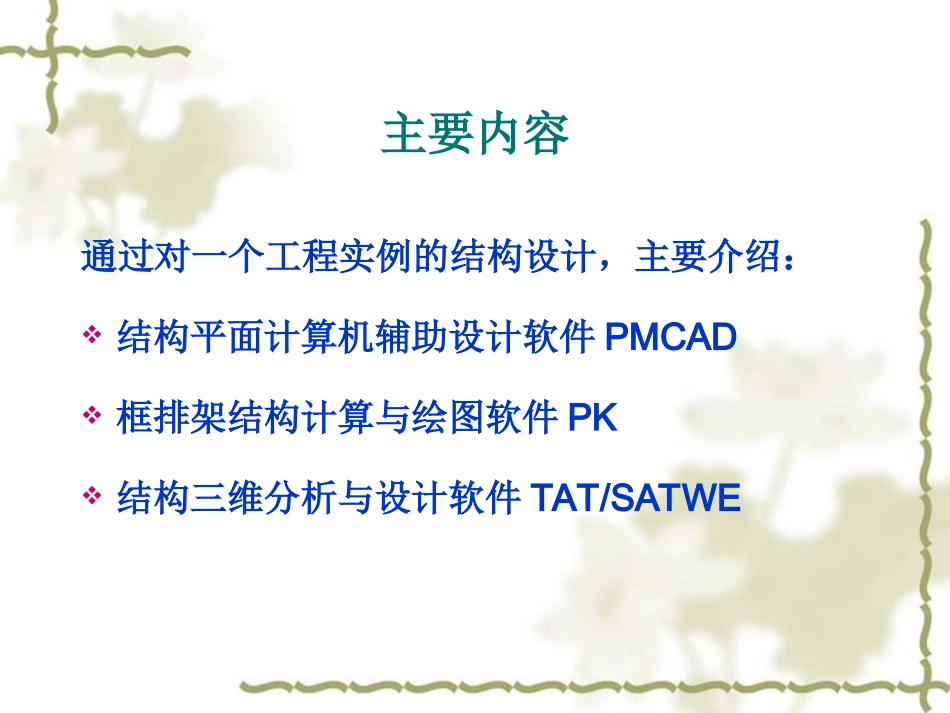

第三章PKPM软件的应用主要内容通过对一个工程实例的结构设计，主要介绍：结构平面计算机辅助设计软件PMCAD框排架结构计算与绘图软件PK结构三维分析与设计软件TAT/SATWE需要具备相关知识建筑结构荷载混凝土结构设计建筑结构抗震设计第一部分PKPM系列软件简介（1）结构平面计算机辅助设计软件PMCAD功能：通过人机交互方式输入各层平面布置和外加荷载信息；为各种计算模型提供所需数据文件；计算现浇板的内力和配筋以及结构平面施工图的辅助设计；砖混结构及底框结构上部砖混结构的抗震分析验算；做砖混结构圈梁布置，画砖混圈梁大样及构造柱大样图；统计结构工程量，以表格形式输出等。（2）钢筋混凝土框排架及连续梁辅助设计软件PK功能：采用二维内力计算模型进行平面框架、排架结构的内力分析和配筋计算；根据规范及构造手册要求自动进行构造钢筋配置；绘制梁柱施工图，且有多种施工图绘制方式供选择。（3）多高层建筑结构三维分析与设计软件TAT功能：对多、高层钢筋混凝土结构以及钢-混凝土组合结构进行内力分析和配筋计算；进行结构弹性动力时程分析等。TAT中，剪力墙采用开口薄壁杆件模型，并假定楼板平面内刚度无限大，平面外刚度为零。这使得结构自由度大为减少，计算分析得到一定程度的简化，从而大大提高了计算效率。TAT-8用于八层以下的多层结构。（4）多高层建筑结构空间有限元分析与设计软件SATWE功能：与TAT类似。SATWE中，剪力墙采用由板壳单元来模拟，既有平面内刚度又有平面外刚度。楼板既可以按弹性考虑，也可以按刚性板考虑，是一种接近实际情况的模型。由于结构自由度数增多，计算工作量增加，效率降低。当结构布置较规则时，采用TAT即能满足精度要求，效率较高。当结构复杂，存在较多布置不规则的复杂剪力墙，或楼板局部开大洞时，应选用SATWE。SAT-8用于八层以下的多层结构。（5）梁柱施工图设计功能：将梁、柱进行归并，并绘制梁柱施工图。（6）基础工程辅助设计软件JCCAD功能：进行柱下独立基础，砖混结构墙下条形基础，桩基、筏板基础等各种基础的结构设计与施工图设计。（7）楼梯辅助设计软件LTCAD功能：采用交互方式布置楼梯或直接与三维建筑软件APM或PMCAD接口读入数据，适用于多种楼梯的辅助设计，完成楼梯内力与配筋计算及施工图设计。（8）剪力墙辅助设计软件JLQ功能：设计墙平面尺寸、分布筋、边框柱、端柱、暗柱及墙梁配筋，并提供两种图纸表达方式供选择。（9）预应力混凝土结构设计软件PREC功能：计算预应力框架梁中预应力筋和非预应力筋；绘制施工图；预应力楼板有限元分析；采用等代框架法计算板柱结构；绘制预应力板施工图等。PREC2用来计算二维预应力框架结构。（10）结构基本构件辅助设计软件GJ功能：各种普通钢筋混凝土独立构件（包括梁、板、柱、砌体结构中雨篷、阳台、挑梁、墙梁等）的配筋计算、裂缝宽度及挠度计算。包括混凝土小型空心砌块辅助设计软件QIK，箱形基础辅助设计软件BOX，弹塑性动、静力分析软件EPDA/PUSH，特殊多高层有限元分析与设计软件PMSAP，基坑支护设计软件JKZH等。（11）其他特种结构辅助设计软件包括门式钢架、框架、桁架、支架、框排架结构的模型输入、受力计算、施工图辅助设计等。（12）钢结构辅助设计软件本课程工程实例概况某三层综合楼，一、二层为办公，三层为住宅。一、二、三层平面图见下图。现浇楼、屋盖，室内外高差0.45m，基础梁标高-0.5m。抗震设防烈度为7度，Ⅱ类场地，设计地震分组为第一组。混凝土强度等级：梁、板、柱为C30，主筋采用HRB335钢筋，箍筋采用HPB235钢筋。框架填充墙采用300×250×110水泥空心砖。底层平面图二层平面图三层平面图第二部分结构平面辅助设计软件PMCAD的操作PMCAD操作的主要步骤：（1）人机交互建立全楼结构模型，并输入荷载信息（2）完成各层楼板楼面的详细布置（3）进行楼面荷载传导计算（4）画结构平面图（5）砖混结构，进行抗震及其他计算第一次打开软件，PKPM的隐含工作目录为C:\PKPMWORK。每做一个新工程时，应专门建立一个文件夹，通过“改变目录”按钮将新的文件夹设置为当前工作目录。所有的数据文件都...
