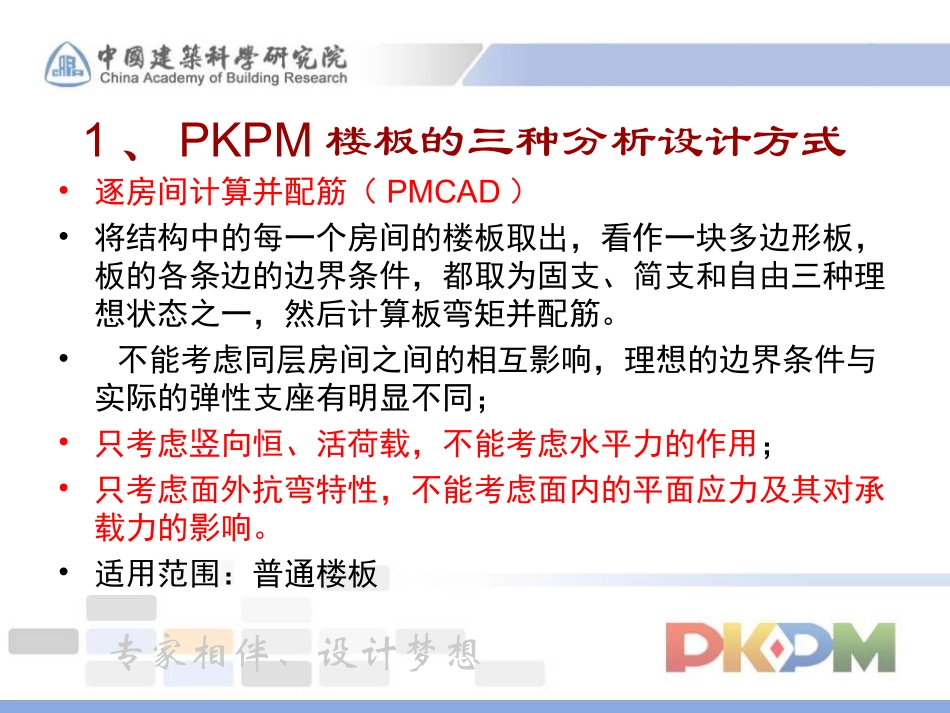

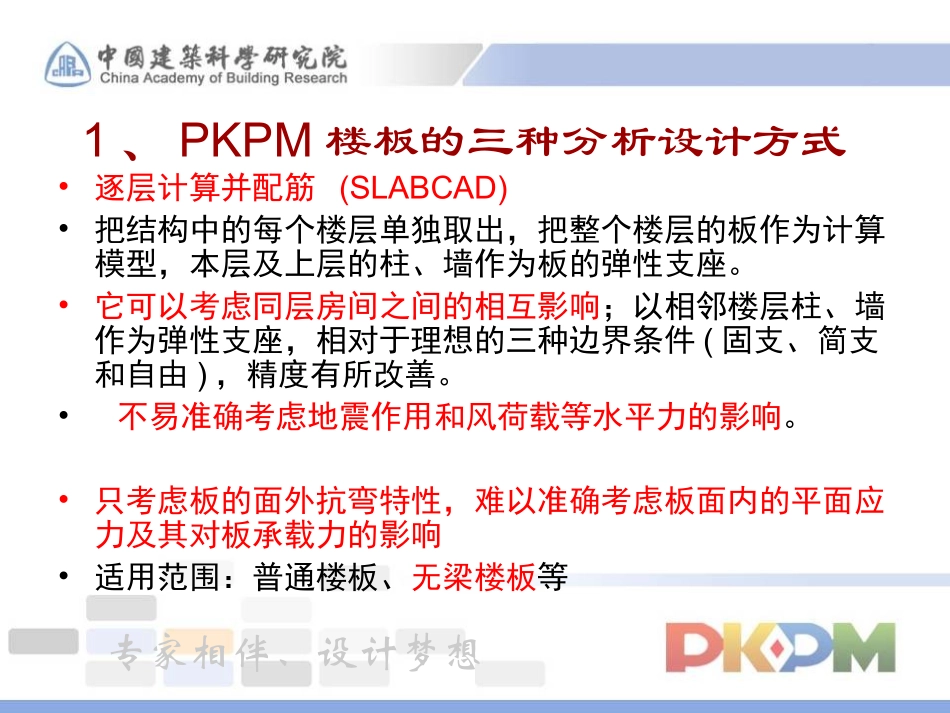

专家相伴、设计梦想复杂楼板分析与设计软件SLABCAD2013-1-6专家相伴、设计梦想1、PKPM楼板的三种分析设计方式•逐房间计算并配筋（PMCAD）•将结构中的每一个房间的楼板取出，看作一块多边形板，板的各条边的边界条件，都取为固支、简支和自由三种理想状态之一，然后计算板弯矩并配筋。•不能考虑同层房间之间的相互影响，理想的边界条件与实际的弹性支座有明显不同；•只考虑竖向恒、活荷载，不能考虑水平力的作用；•只考虑面外抗弯特性，不能考虑面内的平面应力及其对承载力的影响。•适用范围：普通楼板专家相伴、设计梦想1、PKPM楼板的三种分析设计方式•逐层计算并配筋(SLABCAD)•把结构中的每个楼层单独取出，把整个楼层的板作为计算模型，本层及上层的柱、墙作为板的弹性支座。•它可以考虑同层房间之间的相互影响；以相邻楼层柱、墙作为弹性支座，相对于理想的三种边界条件(固支、简支和自由)，精度有所改善。•不易准确考虑地震作用和风荷载等水平力的影响。•只考虑板的面外抗弯特性，难以准确考虑板面内的平面应力及其对板承载力的影响•适用范围：普通楼板、无梁楼板等专家相伴、设计梦想1、PKPM楼板的三种分析设计方式•整体有限元分析并配筋(PMSAP)•将楼板定义成弹性板，直接组装到整体结构中去。板的所有应力和变形结果，均如同梁、柱、墙一样，从整体分析中得到，并以此为基础作配筋。•它不但可以考虑同层房间之间的相互影响，也可以考虑不同楼层之间的相互影响；基于整体结构计算的弹性支座刚度，在有限元意义下是准确的。•可以准确考虑地震作用和风荷载等水平力的影响。•既能考虑板的面外抗弯特性，又可以准确考虑板面内的平面应力及其对板承载力的影响，对板可进行偏心受拉设计。专家相伴、设计梦想2板柱结构楼板设计流程图专家相伴、设计梦想3、主要功能给出准确的分析结果和设计结果：能考虑柱帽和洞口对刚度的影响；进行节点配筋和板带配筋并输出结果；按规范划分板带，并进行板带的裂缝、应力、挠度验算以及柱子\柱帽处的冲切验算。专家相伴、设计梦想4、前处理补充建模信息；输入荷载、约束、位移信息；布置预应力筋单元划分及生成数据专家相伴、设计梦想4.1补充建模信息输入各种形式柱帽专家相伴、设计梦想4.2补充荷载、约束信息输入楼面荷载输入约束信息专家相伴、设计梦想4.3单元划分&生成数据专家相伴、设计梦想5、有限元分析和设计计算参数设置有限元计算节点配筋专家相伴、设计梦想5.1参数设置设置节点配筋参数是否考虑结构整体刚度的影响专家相伴、设计梦想5.2有限元计算结果人防工况下弯矩Mx的等应力线图专家相伴、设计梦想查看各种有限元内力结果5.2有限元计算结果专家相伴、设计梦想5.3节点配筋结果板底X向节点配筋结果专家相伴、设计梦想6板带交互设计及验算板柱结构设计的思路；板带划分；板带内力计算、配筋及验算；查看结果。专家相伴、设计梦想专家相伴、设计梦想6.1板带划分有两种方法自动将楼板划分为柱上板带和跨中板带。按PM等代梁划分板带；自动划分板带；选择自动划分时可编辑，程序默认值取1/4。专家相伴、设计梦想6.1板带划分程序自动划分的板带效果——图中显示的是X向柱上板带专家相伴、设计梦想可以手工修改板带的宽度6.1板带划分专家相伴、设计梦想6.2板带设计及验算板带内力计算板带配筋板带裂缝验算板带挠度验算冲切验算输出文档专家相伴、设计梦想6.2.1板带内力计算可以考虑水平荷载作用。通过读取SATWE中梁的水平作用内力，通过插值等效到柱上板带的各个截面上。跨中板带不考虑水平作用；考虑竖向荷载作用下内力，将有限元的分析结果在板带范围内积分，得到各截面的单工况内力，再与水平荷载作用进行组合。专家相伴、设计梦想使用SATWE进行整体计算，得到等代梁在水平荷载作用下的内力水平荷载专家相伴、设计梦想恒载(活载、人防、预应力)：将板带宽度范围内的有限元结果积分得到板带内力竖向荷载专家相伴、设计梦想6.3.2板带配筋将板带按照普通梁的方式进行截面划分和配筋计算，考虑板的相关构造规定；对预应力楼板，则考虑预应力相关的要求；专家相伴、设...
