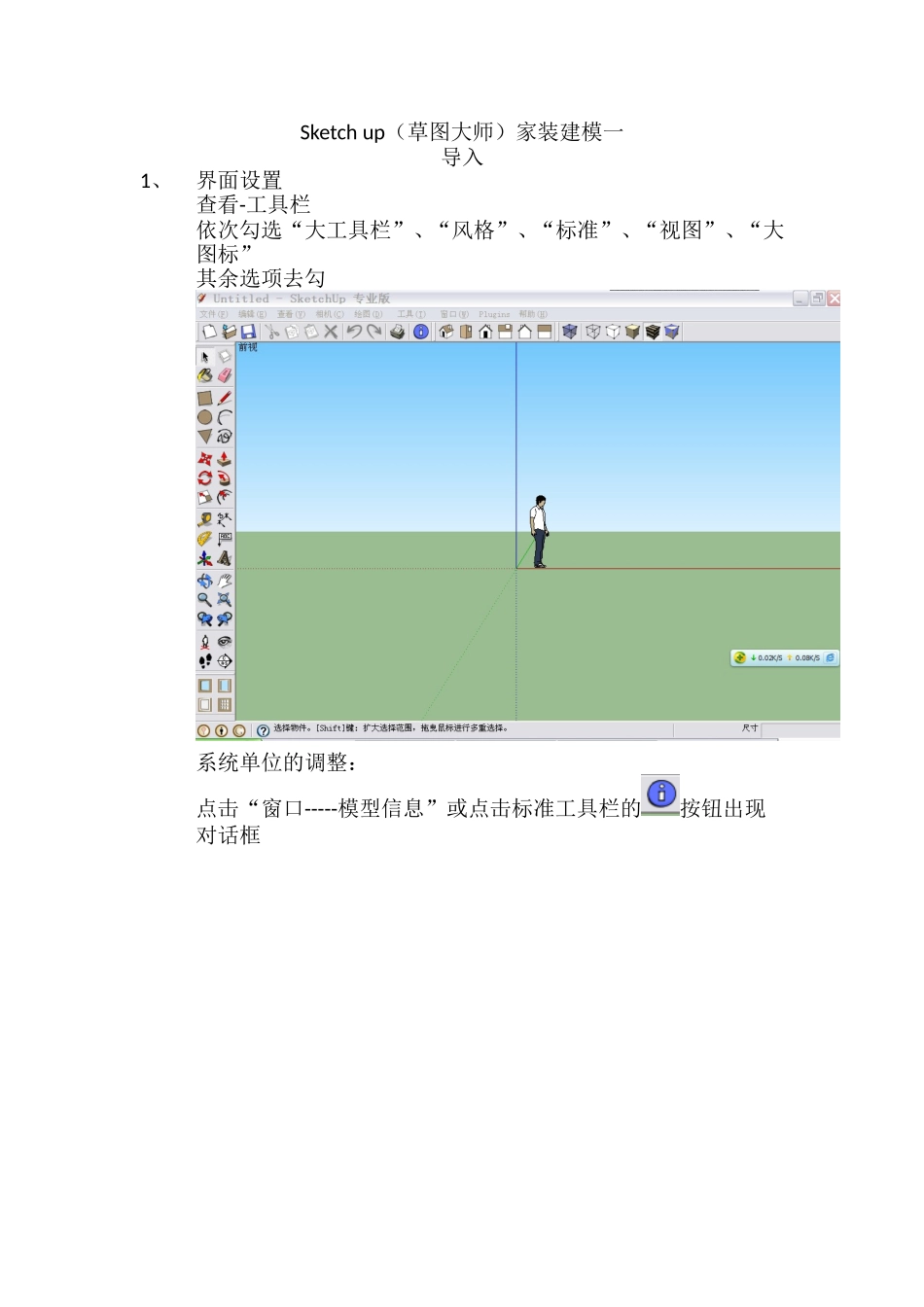

草图大师家装建模流程1_第1页
1/4

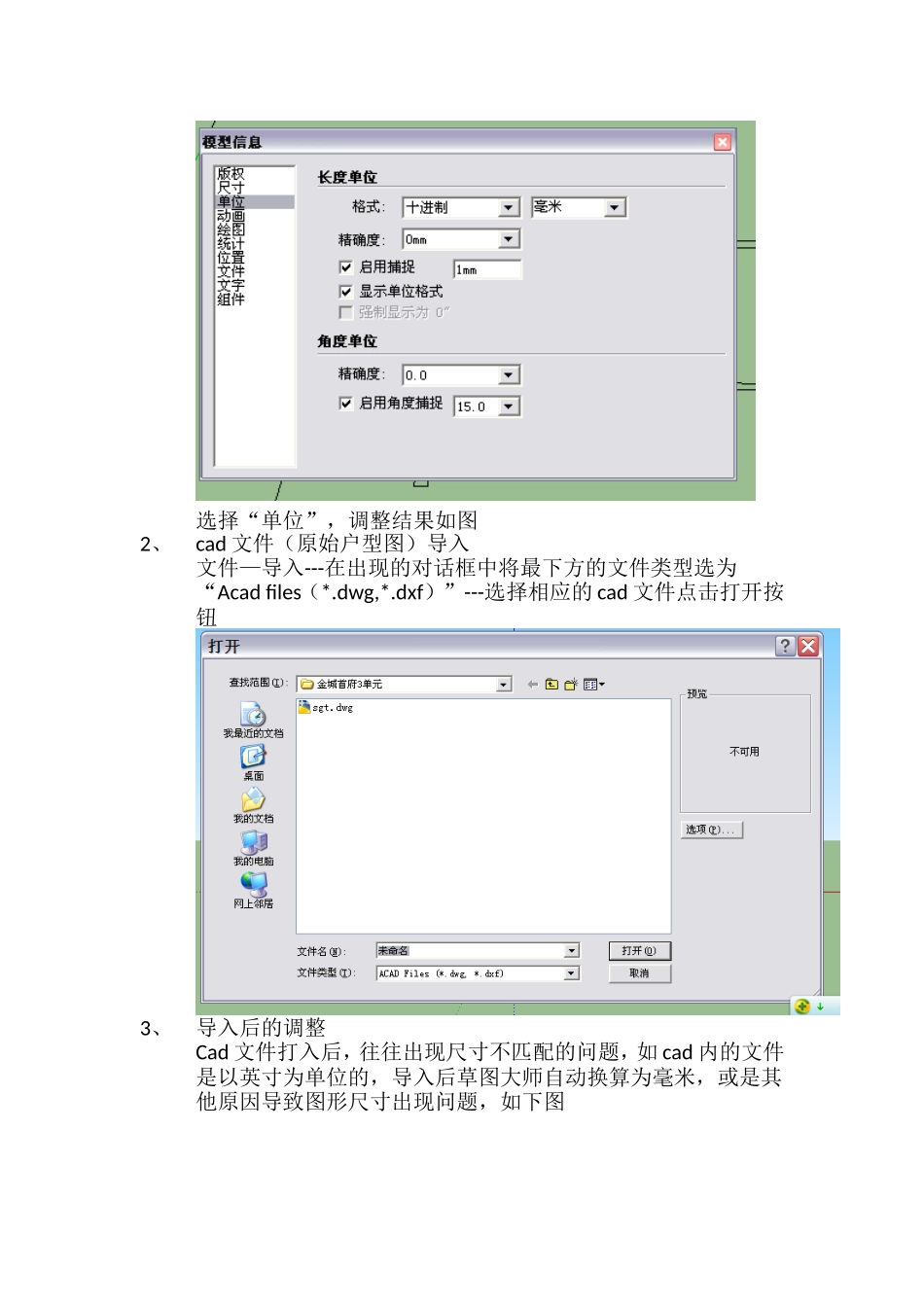

草图大师家装建模流程1_第2页
2/4

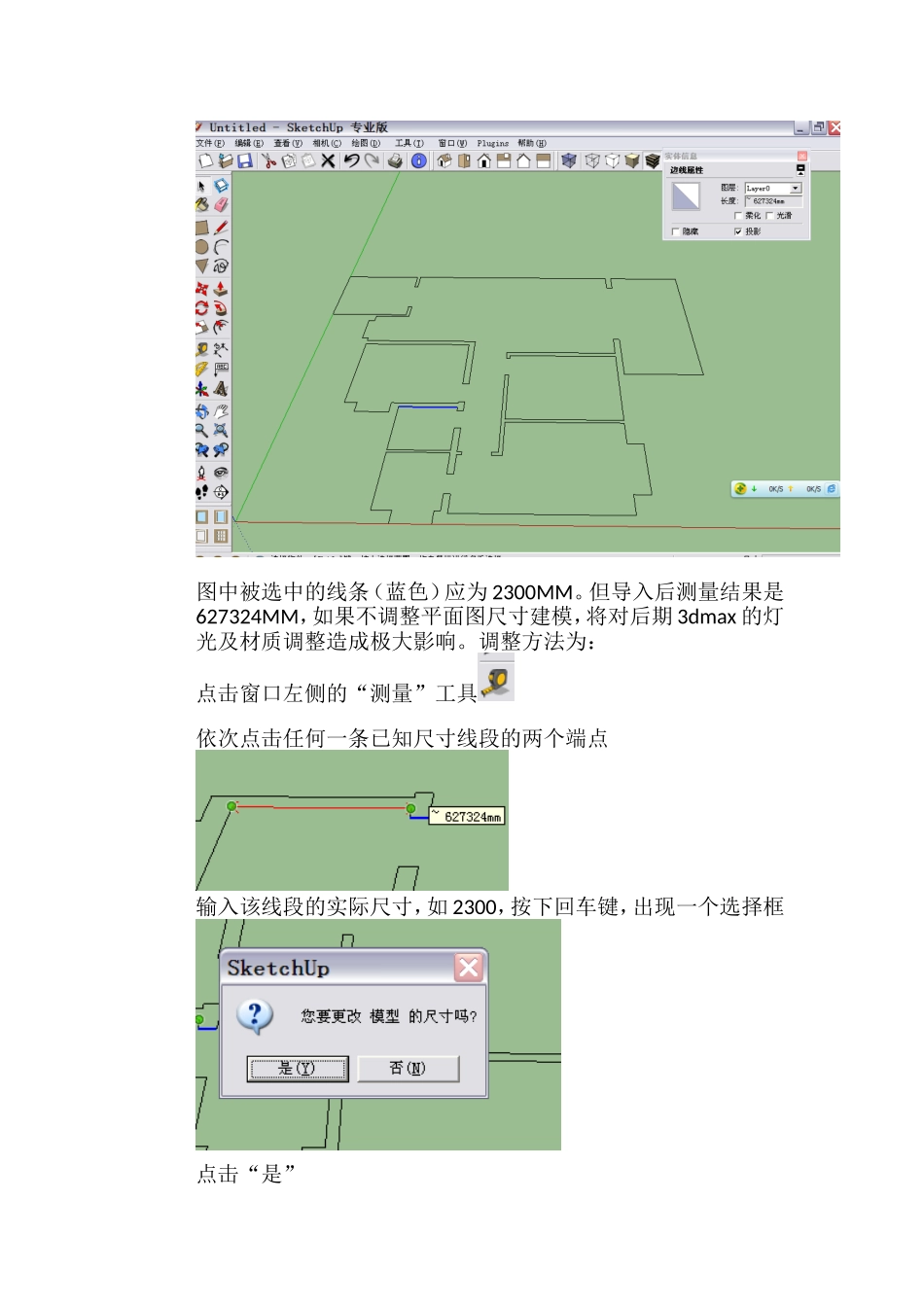

草图大师家装建模流程1_第3页
3/4
Sketchup(草图大师)家装建模一导入1、界面设置查看-工具栏依次勾选“大工具栏”、“风格”、“标准”、“视图”、“大图标”其余选项去勾系统单位的调整:点击“窗口-----模型信息”或点击标准工具栏的按钮出现对话框选择“单位”,调整结果如图2、cad文件(原始户型图)导入文件—导入---在出现的对话框中将最下方的文件类型选为“Acadfiles(*.dwg,*.dxf)”---选择相应的cad文件点击打开按钮3、导入后的调整Cad文件打入后,往往出现尺寸不匹配的问题,如cad内的文件是以英寸为单位的,导入后草图大师自动换算为毫米,或是其他原因导致图形尺寸出现问题,如下图图中被选中的线条(蓝色)应为2300MM。但导入后测量结果是627324MM,如果不调整平面图尺寸建模,将对后期3dmax的灯光及材质调整造成极大影响。调整方法为:点击窗口左侧的“测量”工具依次点击任何一条已知尺寸线段的两个端点输入该线段的实际尺寸,如2300,按下回车键,出现一个选择框点击“是”大功告成,草图大师的尺寸是可以在3dmax中直接1:1使用的,具体的在导出部分将详细解释。
