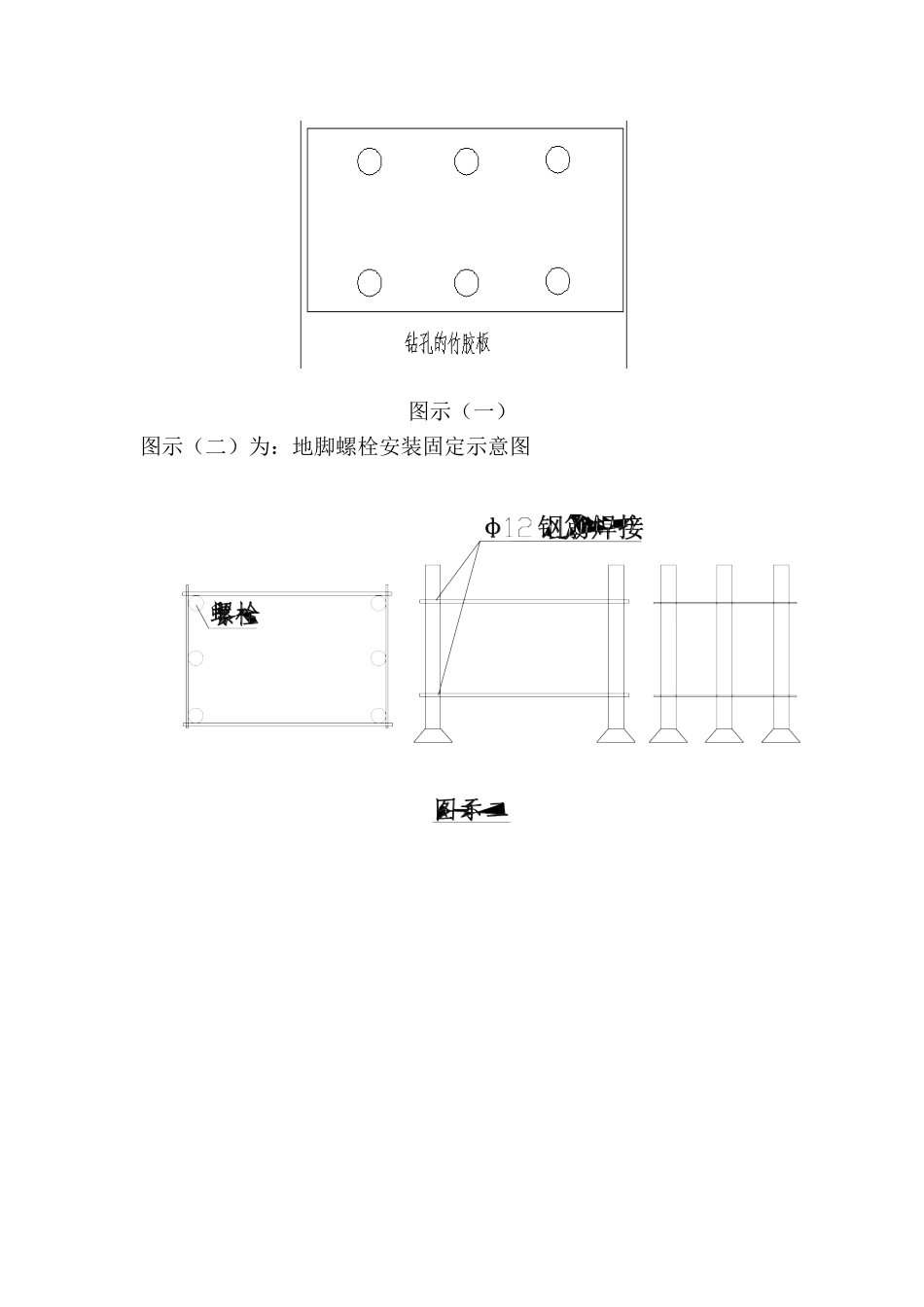

钢结构厂房地脚螺栓快速安装就位施工方法技术领域本实用新型涉及一种建筑施工装置，具体为一种加快钢结构厂房地脚螺栓快速固定的施工装置。背景技术从以往的钢结构实际施工过程中发现，钢结构基础地脚螺栓预埋的准确性是影响钢结构安装质量十分重要的因素。由于原有的单根安装的方法经常会出现由于矫正施工难度大施工效率低，导致施工速度慢，并且由于单根安装使得整体的轴线控制难度大，容易出现偏差大的情况，直接影响钢结构的安装就位。发明内容为解决工程施工的需要，本实用新型的目的是通过一种就地取材现场加工简单的定性模具装置，采用工地常用的竹胶板做模具将地脚螺栓组装，再将组装好的地脚螺栓用钢筋进行固定，保证了螺栓之间的位移，最后采用与承台钢筋焊接为一体且与四周安装的模板进行固定的方法，这样既能保证地脚螺栓的轴线位移，又能提高地脚螺栓的安装速度，节省更多的人工、时间，使地脚螺栓的位移降低到最小误差，创造可观的经济效益。地脚螺栓的固定装置，包括定位装置和至少两个地脚螺栓，其特征在于所用定位装置包括一组两块上下螺栓孔一致的竹胶板，两块板的侧面用方木固定连接，两块板上相对应的位置设有孔，孔的直径比地脚螺栓的直径大2mm，地脚螺栓从孔中穿出并与进行固定。该地脚螺栓安装时精度高，操作简便能够地达到标准要求，且安装完后牢固度和稳定性较好。具体实施方式在本实施案例中，通过反复的研究和尝试，本实施采用竹胶板制作的定位装置，通过采用定型的固定装置提高地脚螺栓的施工质量和施工效率。在螺栓固定装置制作过程中，首先依据施工图纸上地脚螺栓的规格和位置，对竹胶板进行放样，弹出醒目的控制中线和孔的边线，板上孔的直径，要大于螺栓直径2~3mm（如图一）。复核无误后对在板上放出的孔进行钻孔成型，保证内面的平整度。将板上螺栓孔一致的板组装起来，再将地脚螺栓依次穿过两块板。之后对穿入孔中的螺栓位置按轴线进行矫正，对伸出钢板的螺栓高度进行对齐。将螺栓的位置调整在允许误差范围内，采用钢筋将螺栓进行点焊固定。点焊完成后，取出下部板，将上部板固定牢固。在螺栓安装过程中，根据轴线交点与水平标高，使用经纬仪对预埋螺栓的控制中线进行放线，并且拉通长白线进行标记。然后将制作好的地脚螺栓群按中心线位置安放，用经纬仪校正后，用方木、铁丝等做临时固定。地梁及承台钢筋绑扎过程中，要防止钢筋与地脚螺栓的碰撞。与地脚螺栓紧密接触的主筋要做好标记，防止混凝土振捣时将地脚螺栓位移。钢筋绑扎完成后，再次使用经纬仪对地脚螺栓的位置及标高进行检查，无误后方可对地脚螺栓与钢筋的主筋进行焊接。然后将地脚螺栓的临时固定拆除，最后进行地梁及承台模板支设。在模板支设完成后，要对地脚螺栓上部丝扣处抹少许黄油，并用塑料薄膜包扎覆盖，以免在混凝土浇筑时污染地脚螺栓。混凝土浇筑过程中，要防止混凝土泵管与地脚螺栓进行碰撞以及人为的踩踏，振捣时要避开地脚螺栓及承台的主筋，以减小螺栓的误差。本实用新型具有以下特点：1、使用的材料主要是工地现场常用的各种材料，能够保证具备现场制作的条件。2、操作简单，工人上手快，能够迅速在现场推广。3、作业时间比一般定位做法要缩短接近三分之一时间，有效的提高工人效率，降低成本。4、施工后，螺栓精度高，施工质量能够保证，避免后期返工。附图说明图示（一）为：地脚螺栓群安装使用钻孔的竹胶板示意图；图示（一）图示（二）为：地脚螺栓安装固定示意图
