背槽式干挂幕墙技术介绍VIP专享VIP免费

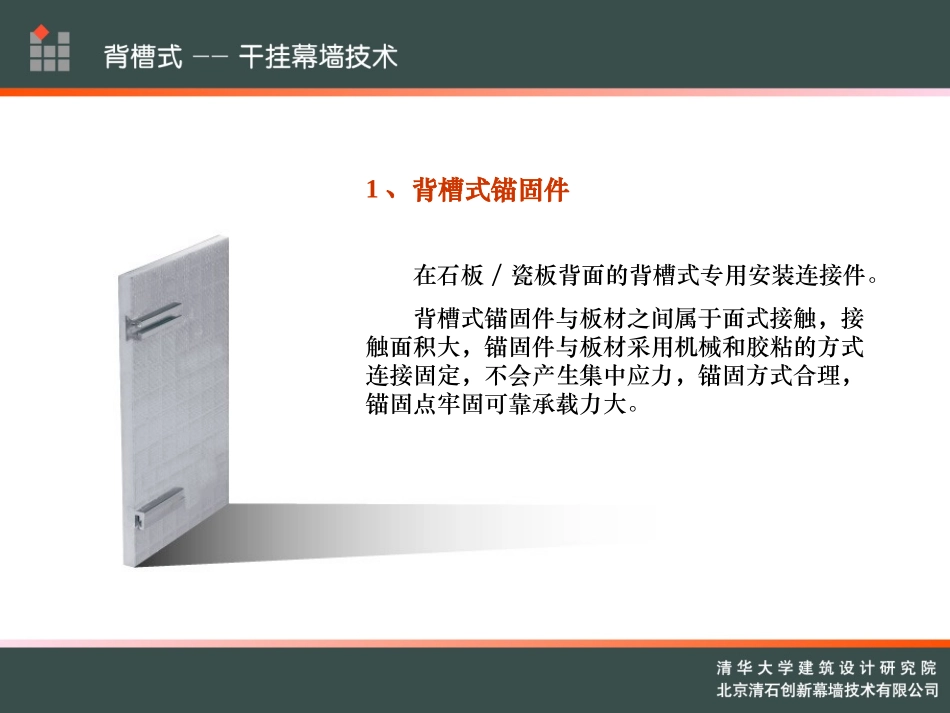

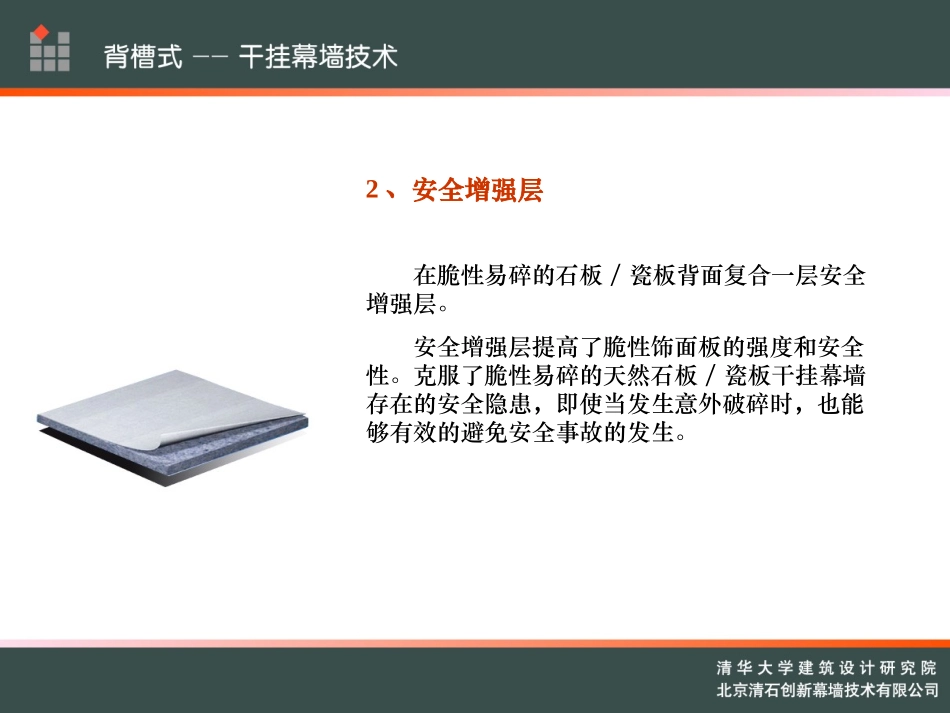

技术特点1.背槽式锚固件2.安全增强层在石板/瓷板背面的背槽式专用安装连接件。背槽式锚固件与板材之间属于面式接触，接触面积大，锚固件与板材采用机械和胶粘的方式连接固定，不会产生集中应力，锚固方式合理，锚固点牢固可靠承载力大。1、背槽式锚固件在脆性易碎的石板/瓷板背面复合一层安全增强层。安全增强层提高了脆性饰面板的强度和安全性。克服了脆性易碎的天然石板/瓷板干挂幕墙存在的安全隐患，即使当发生意外破碎时，也能够有效的避免安全事故的发生。2、安全增强层技术适用范围背槽式干挂幕墙技术主要适用于：1、非花岗岩类(如洞石、砂岩、大理石)石材幕墙；2、瓷板（也称玻化砖）幕墙；3、微晶石幕墙。注：该技术也可用于花岗岩类石材幕墙，但因该技术造价较高，很少有类似工程采用。专利技术背槽式干挂幕墙技术是清华大学建筑设计研究院与北京清石创新幕墙技术有限公司共同研制开发的专利幕墙技术。包括:背槽式干挂石材幕墙技术和背槽式瓷板干挂、幕墙技术饰面复合板（实用新型专利）专利号：02238012.4嵌入挂件式饰面板及其制作方法（发明专利）专利号:02123424.8背槽式干挂石材幕墙技术2005年5月19日，通过了建设部的全国建设科技成果评估，允许该技术在国内建筑幕墙工程中推广应用。背槽式瓷板干挂、幕墙技术2006年1月23日，通过了建设部的全国建设科技成果评估，允许该技术在国内建筑幕墙工程中推广应用。国家认证背槽式瓷板干挂、幕墙技术国家认证背槽式干挂石材幕墙技术国家认证C型幕墙系统L型幕墙系统T型幕墙系统3、常用的技术体系C型幕墙系统该系统适用于技术复杂的混合式幕墙，能够方便的实现与背栓幕墙连接系统的兼容，在框架结构、横向排版的石材／瓷板幕墙工程中应用性价比较高；铝制横龙骨及连接件精度高，施工技术要求较高，综合造价较高。L型幕墙系统该系统连接件三维可调，调节余量较大，龙骨安装技术难度较低，安装工人操作方便、效率高。在框架结构、竖向排版的石材／瓷板幕墙工程中应用性价比较高；T型幕墙系统该系统支撑体系龙骨用量少，安装工艺简单方便、安装效率高。该系统与L型和C型幕墙系统造价较低；技术优势1.良好的安全性2.工厂化生产3.装配化施工4.有专业的技术支持1、良好的安全性当该技术应用于洞石、砂岩等强度较低强度离散性较大的大理石及厚度薄、脆性大的瓷板干挂幕墙工程时，安全性能突出。2、工厂化生产生产效率高质量易保证加工破碎率低包装运输方便标准规格板标准规格复合板背槽式锚固件镶嵌安装成品质量检验包装运输现场安装使用背面复合安全增强层分切非标准规格复合板生产加工流程标准规格板背槽式锚固件镶嵌安装成品质量检验现场安装使用背面复合安全增强层分切非标准规格复合板ABＡ：工厂标准化加工程序Ｂ：工地现场临时车间加工程序生产加工产品包装成品堆放装车运输3、装配化施工例：中山中明格兰特幕墙装饰实业有限公司采用背槽式T型瓷板幕墙技术，在中山德信商城瓷板工程中创造了四人两组一天单纯装板200平方米的安装纪录。该工程采用背槽式T型瓷板幕墙技术系统，共加工了5949块板，背槽式幕墙板的复合及锚固件镶嵌加工过程中破碎率为0.6%；包装运输过程中没有发生破碎；现场堆放和其他原因破碎4块，破碎率为0.06%；整个安装过程无一破碎。背槽式干挂幕墙技术体系完整，与其他幕墙支撑连接体系有着良好的兼容性，安装工艺简单便捷，安装效率高，安装施工破碎率低。施工安装便捷装配化安装，环保整洁、简单高效。安装破碎率低在中山德信工程中安装破碎率创造了“零”破碎率的纪录中山德信商城安装破碎率统计（T型瓷板幕墙）北京金桥国际公寓安装破碎率统计（T型石材幕墙）安装破碎率低进行理论分析研究，进行受力分析进行有限元分析，建立力学模型编制了背槽式干挂幕墙技术计算软件进行了背槽式瓷板干挂、幕墙技术标准化设计专业技术支持有限元分析根据背槽式干挂幕墙板的特点建立有限元模型在幕墙板外表面作用正压力或负压力时，分析其内部应力分布和变形标准图设计瓷板系列试验安全层冻融循环剥离强度对比试验；安全层弯曲强度试验；安全层耐火试验；安全层标准抗冲击试验安全层胶...
