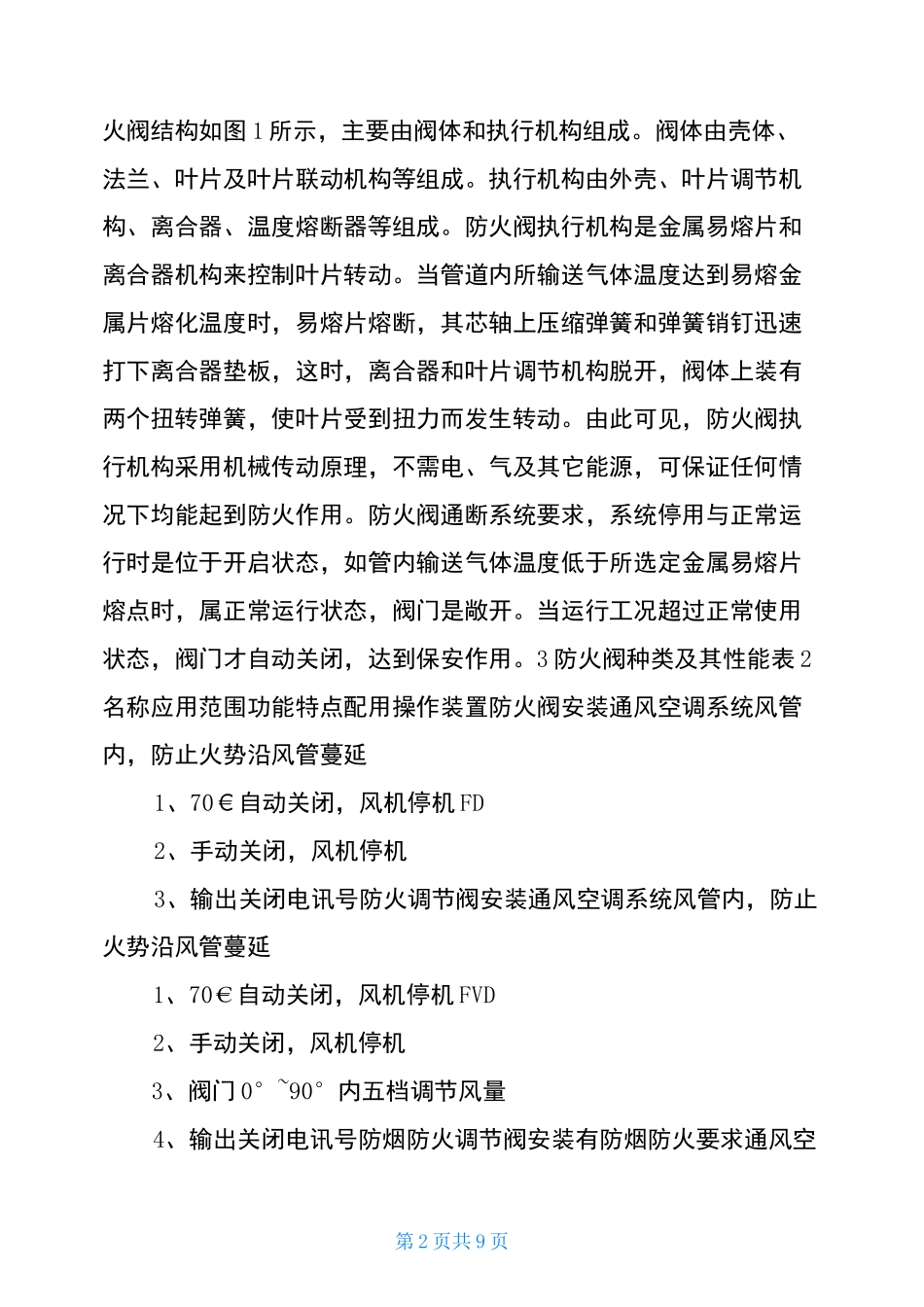

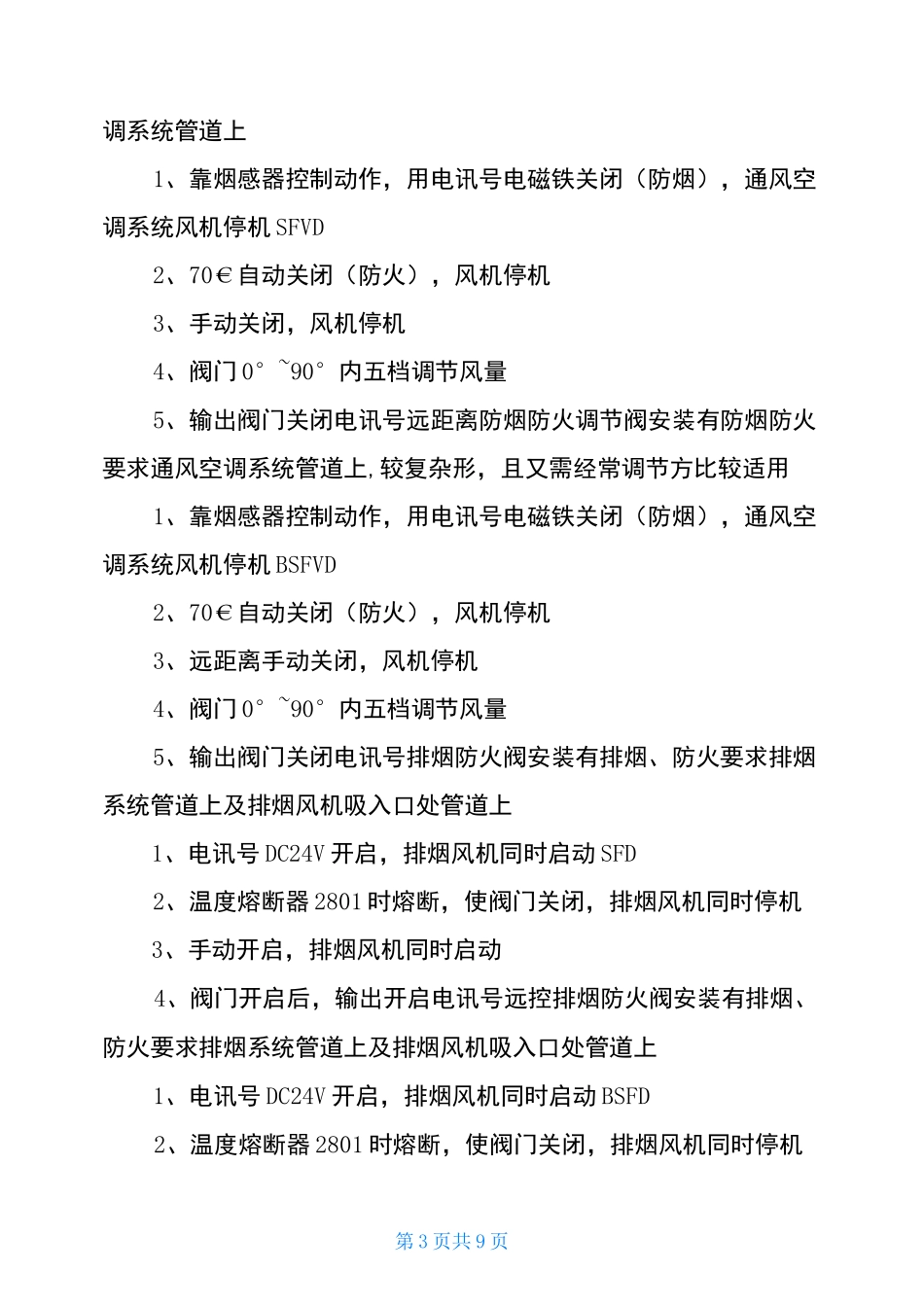

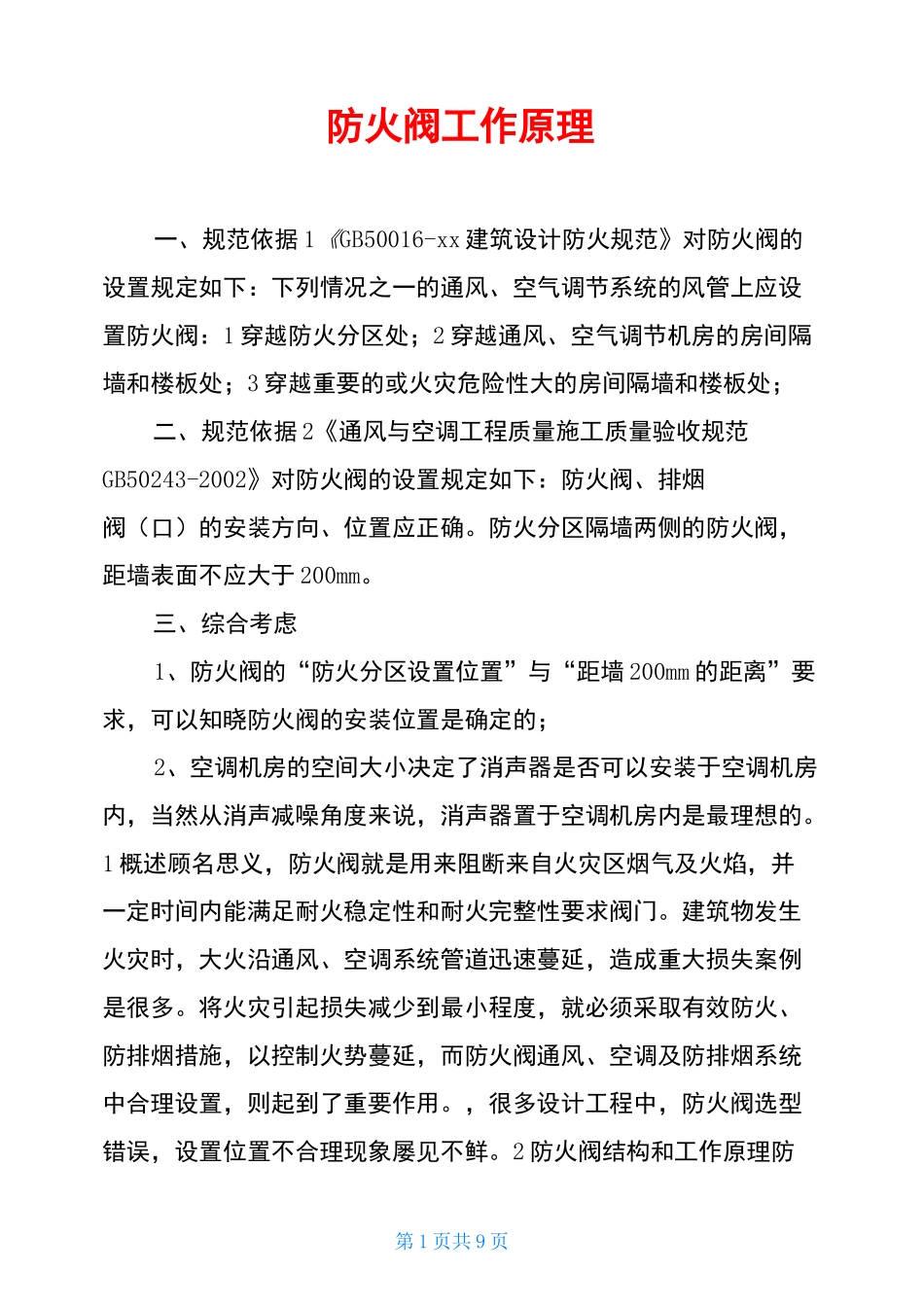

第1页共9页防火阀工作原理一、规范依据1《GB50016-xx建筑设计防火规范》对防火阀的设置规定如下：下列情况之一的通风、空气调节系统的风管上应设置防火阀：1穿越防火分区处；2穿越通风、空气调节机房的房间隔墙和楼板处；3穿越重要的或火灾危险性大的房间隔墙和楼板处；二、规范依据2《通风与空调工程质量施工质量验收规范GB50243-2002》对防火阀的设置规定如下：防火阀、排烟阀（口）的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。三、综合考虑1、防火阀的“防火分区设置位置”与“距墙200mm的距离”要求，可以知晓防火阀的安装位置是确定的；2、空调机房的空间大小决定了消声器是否可以安装于空调机房内，当然从消声减噪角度来说，消声器置于空调机房内是最理想的。1概述顾名思义，防火阀就是用来阻断来自火灾区烟气及火焰，并一定时间内能满足耐火稳定性和耐火完整性要求阀门。建筑物发生火灾时，大火沿通风、空调系统管道迅速蔓延，造成重大损失案例是很多。将火灾引起损失减少到最小程度，就必须采取有效防火、防排烟措施，以控制火势蔓延，而防火阀通风、空调及防排烟系统中合理设置，则起到了重要作用。，很多设计工程中，防火阀选型错误，设置位置不合理现象屡见不鲜。2防火阀结构和工作原理防第2页共9页火阀结构如图1所示，主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀执行机构是金属易熔片和离合器机构来控制叶片转动。当管道内所输送气体温度达到易熔金属片熔化温度时，易熔片熔断，其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。由此可见，防火阀执行机构采用机械传动原理，不需电、气及其它能源，可保证任何情况下均能起到防火作用。防火阀通断系统要求，系统停用与正常运行时是位于开启状态，如管内输送气体温度低于所选定金属易熔片熔点时，属正常运行状态，阀门是敞开。当运行工况超过正常使用状态，阀门才自动关闭，达到保安作用。3防火阀种类及其性能表2名称应用范围功能特点配用操作装置防火阀安装通风空调系统风管内，防止火势沿风管蔓延1、70€自动关闭，风机停机FD2、手动关闭，风机停机3、输出关闭电讯号防火调节阀安装通风空调系统风管内，防止火势沿风管蔓延1、70€自动关闭，风机停机FVD2、手动关闭，风机停机3、阀门0°~90°内五档调节风量4、输出关闭电讯号防烟防火调节阀安装有防烟防火要求通风空第3页共9页调系统管道上1、靠烟感器控制动作，用电讯号电磁铁关闭（防烟），通风空调系统风机停机SFVD2、70€自动关闭（防火），风机停机3、手动关闭，风机停机4、阀门0°~90°内五档调节风量5、输出阀门关闭电讯号远距离防烟防火调节阀安装有防烟防火要求通风空调系统管道上,较复杂形，且又需经常调节方比较适用1、靠烟感器控制动作，用电讯号电磁铁关闭（防烟），通风空调系统风机停机BSFVD2、70€自动关闭（防火），风机停机3、远距离手动关闭，风机停机4、阀门0°~90°内五档调节风量5、输出阀门关闭电讯号排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上1、电讯号DC24V开启，排烟风机同时启动SFD2、温度熔断器2801时熔断，使阀门关闭，排烟风机同时停机3、手动开启，排烟风机同时启动4、阀门开启后，输出开启电讯号远控排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上1、电讯号DC24V开启，排烟风机同时启动BSFD2、温度熔断器2801时熔断，使阀门关闭，排烟风机同时停机第4页共9页3、远距离手动开启，排烟风机同时启动4、阀门开启后，输出开启电讯号注：字母含义：S温度熔断器控制V手动操作及复位BMESG值火焰通过阻火元件的细小通道并在通道内降温。当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。因此,把在一定条件下(0、1MPa,...
