新老路面连接部施工专项方案..VIP免费

新老路面连接部施工专项方案.._第1页
1/13
新老路面连接部施工专项方案.._第2页
2/13

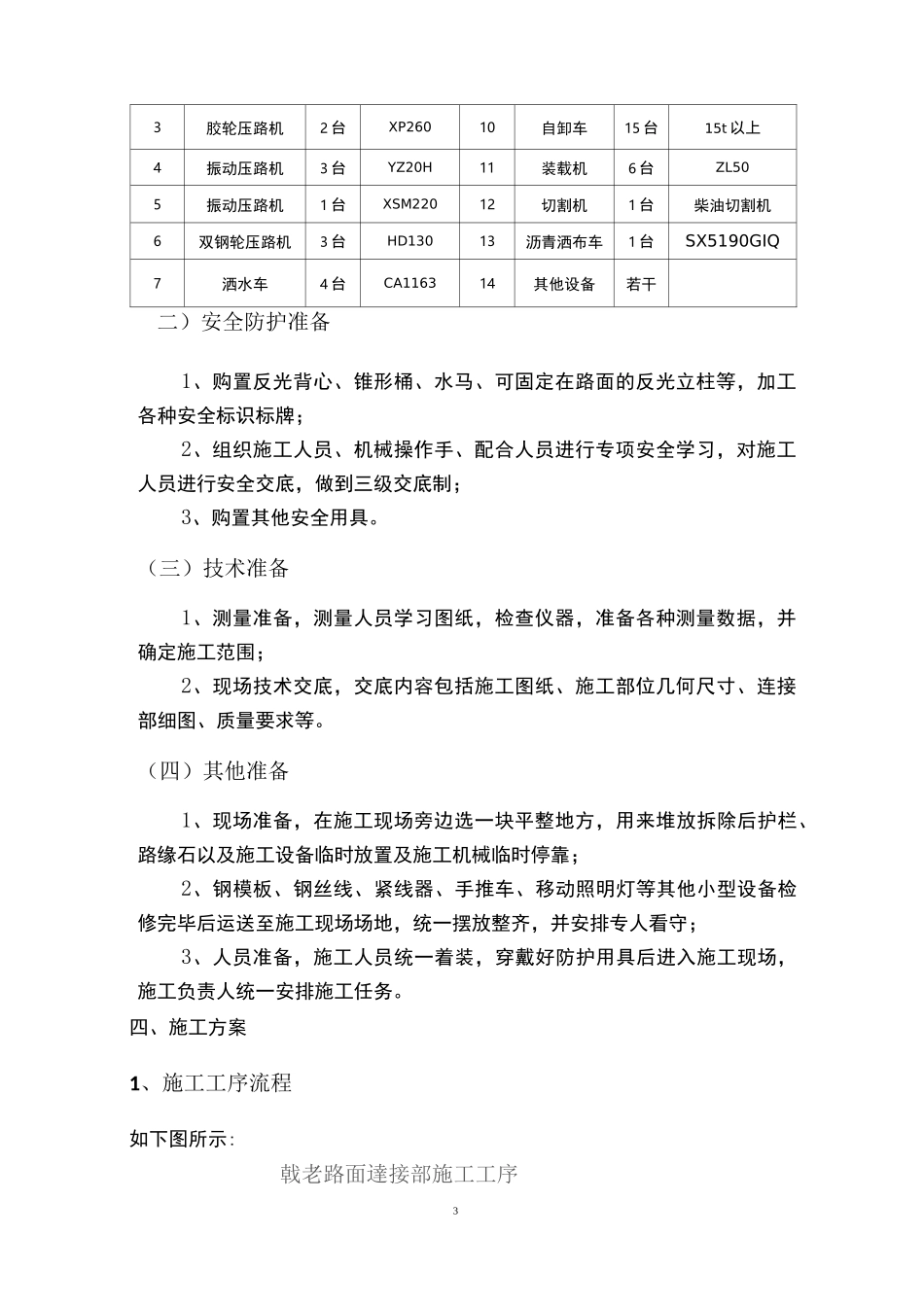

新老路面连接部施工专项方案.._第3页
3/13
1目录目录1一、编制依据2二、工程概况2三、施工准备工作2(一)机械准备2(二)安全防护准备3(三)技术准备3(四)其他准备3四、施工方案41、施工工序流程42、施工工艺4(一)原有道路护栏、路缘石拆除:4(二)原有道路路肩土清理:4(三)原有道路路面结构层挖除:4(四)新建公路路面底基层、基层施工:5(五)沥青面层施工8(六)成品保护、养护9五、安全防护方案10(一)安全防护措施设置10(二)安全防护解除11六、质量保证体系111、质量保证体系112、质量保证措施12七、安全、环保、文明施工实施办法12(1)安全健康保证体系和安全保证措施12(2)环境保护措施13(3)文明施工保证措施142济宁枢纽互通B、H匝道施工专项方案一、编制依据(一)济宁至鱼台髙速公路路面工程LMSG-1标段施工招标文件。(二)济宁至鱼台髙速公路路面工程LMSG-1标段《两阶段施工图设计》。(三)公路工程标准施工招标文件(2009年版)。(四)济宁至鱼台髙速公路《建设标准化指南》。(五)《道路交通标志和标线》(GB5768-2009)(六)《公路养护安全作业规程》(JTGH30-2004)(七)《公路养护作业施工标志设置规范》(八)《山东省公路安全保障工程实施细则》(九)《公路交通安全设施设计细则》(JTGD80-2006)(十)《公路沥青路面设计规范》(JTGD50-2006)(十一)《公路沥青路面施工技术规范》(JTGF40-2004)(十二)《公路路面基层施工技术规范》(JTJ034-2000)二、工程概况济宁至鱼台髙速公路LMSG-1标设计起讫里程为K37+808.549〜K72+050,位于济宁市嘉祥县境内,段落全长34.241Km,包含互通式立交4处、连接线1处、服务区1处。主要施工内容有路面结构层、路面附属、通信工程及预埋管线工程。三、施工准备工作一)机械准备表2主要施工设备配备配置表序号设备名称数量型号序号设备名称数量型号1水稳拌合站1套MWB6008摊铺机2台天工950-A2沥青拌合站1套斯贝柯40009摊铺机2台福格勒2100-233胶轮压路机2台XP26010自卸车15台15t以上4振动压路机3台YZ20H11装载机6台ZL505振动压路机1台XSM22012切割机1台柴油切割机6双钢轮压路机3台HD13013沥青洒布车1台SX5190GIQ7洒水车4台CA116314其他设备若干二)安全防护准备1、购置反光背心、锥形桶、水马、可固定在路面的反光立柱等,加工各种安全标识标牌;2、组织施工人员、机械操作手、配合人员进行专项安全学习,对施工人员进行安全交底,做到三级交底制;3、购置其他安全用具。(三)技术准备1、测量准备,测量人员学习图纸,检查仪器,准备各种测量数据,并确定施工范围;2、现场技术交底,交底内容包括施工图纸、施工部位几何尺寸、连接部细图、质量要求等。(四)其他准备1、现场准备,在施工现场旁边选一块平整地方,用来堆放拆除后护栏、路缘石以及施工设备临时放置及施工机械临时停靠;2、钢模板、钢丝线、紧线器、手推车、移动照明灯等其他小型设备检修完毕后运送至施工现场场地,统一摆放整齐,并安排专人看守;3、人员准备,施工人员统一着装,穿戴好防护用具后进入施工现场,施工负责人统一安排施工任务。四、施工方案1、施工工序流程如下图所示:戟老路面達接部施工工序4图12、施工工艺(一)原有道路护栏、路缘石拆除:①护栏拆除,人工拆卸护栏螺丝后,人工把护栏板抬放至一旁等候的装载机上,每拆除6-8块护栏板,装载机集中运送至旁边已经设置好的护栏堆放区,要求摆放整齐,10T5块一摞护栏柱拆除由机械拆除,并由人工抬放至装载机,集中运送至堆放区,要求呈梯形堆放,两边下面由钢桩固定,防止滚落。②路缘石拆除,人工拆除,并抬放至装载机,集中运送至堆放区。要求堆放整齐,堆放方法为横竖堆放,防止滑落,设计堆放5层。(二)原有道路路肩土清理:先用机械清理大面积清理路肩土,至清理完成后,由人工清理浮土,装载机配合把清理出来的浮土装上运土车,统一拉回拌合站废料区弃置。(三)原有道路路面结构层挖除:由测量班根据图2进行放样每层的切除线,使用切割机沿着切除线切除,挖掘机、装载机、运输车和人工从旁配合清理挖除的废料,并由装载机把废料装上运输车,最后由运输车统一拉回拌合站废料区。日兰高速抡踣踣面一加55路面~...
