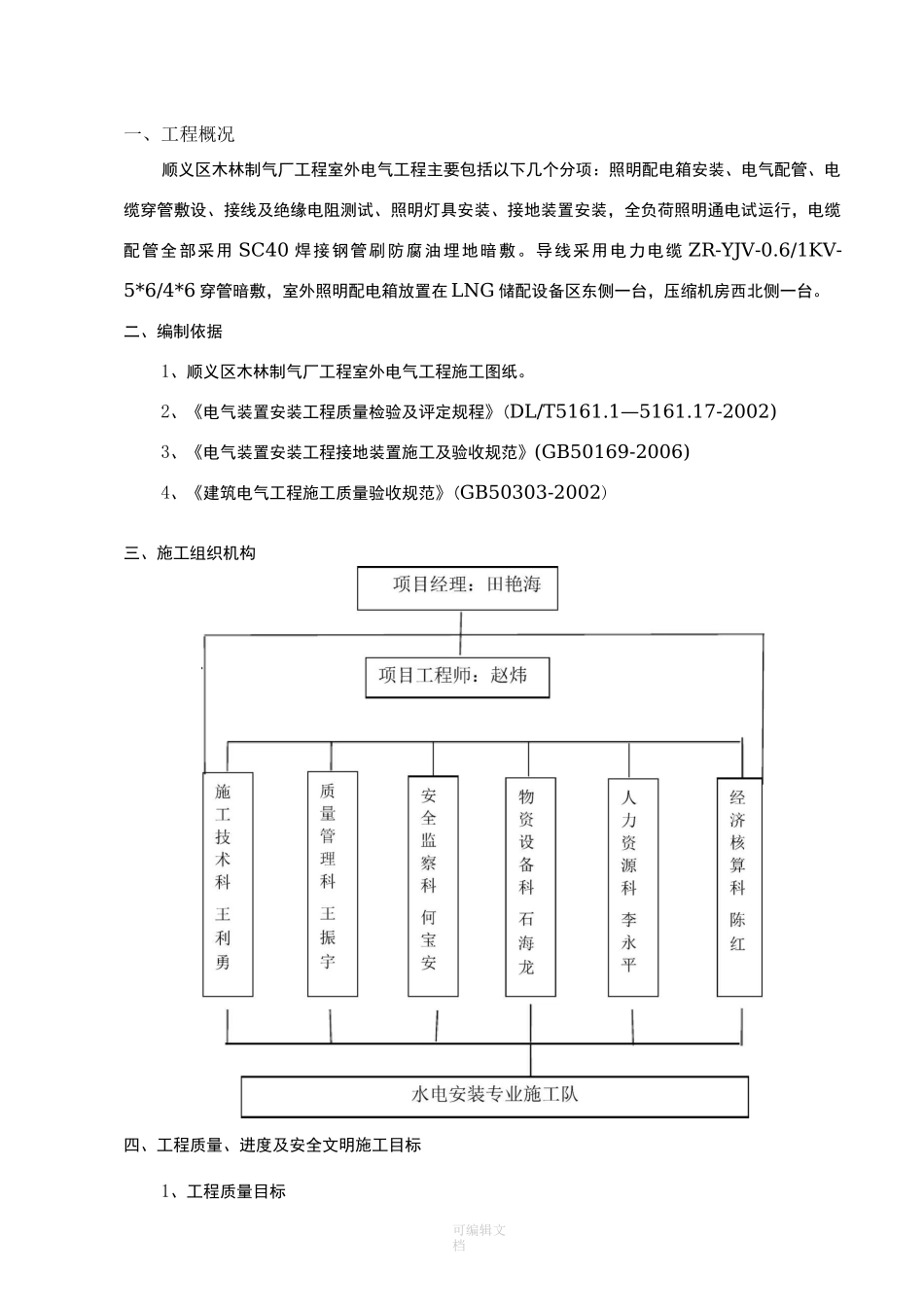

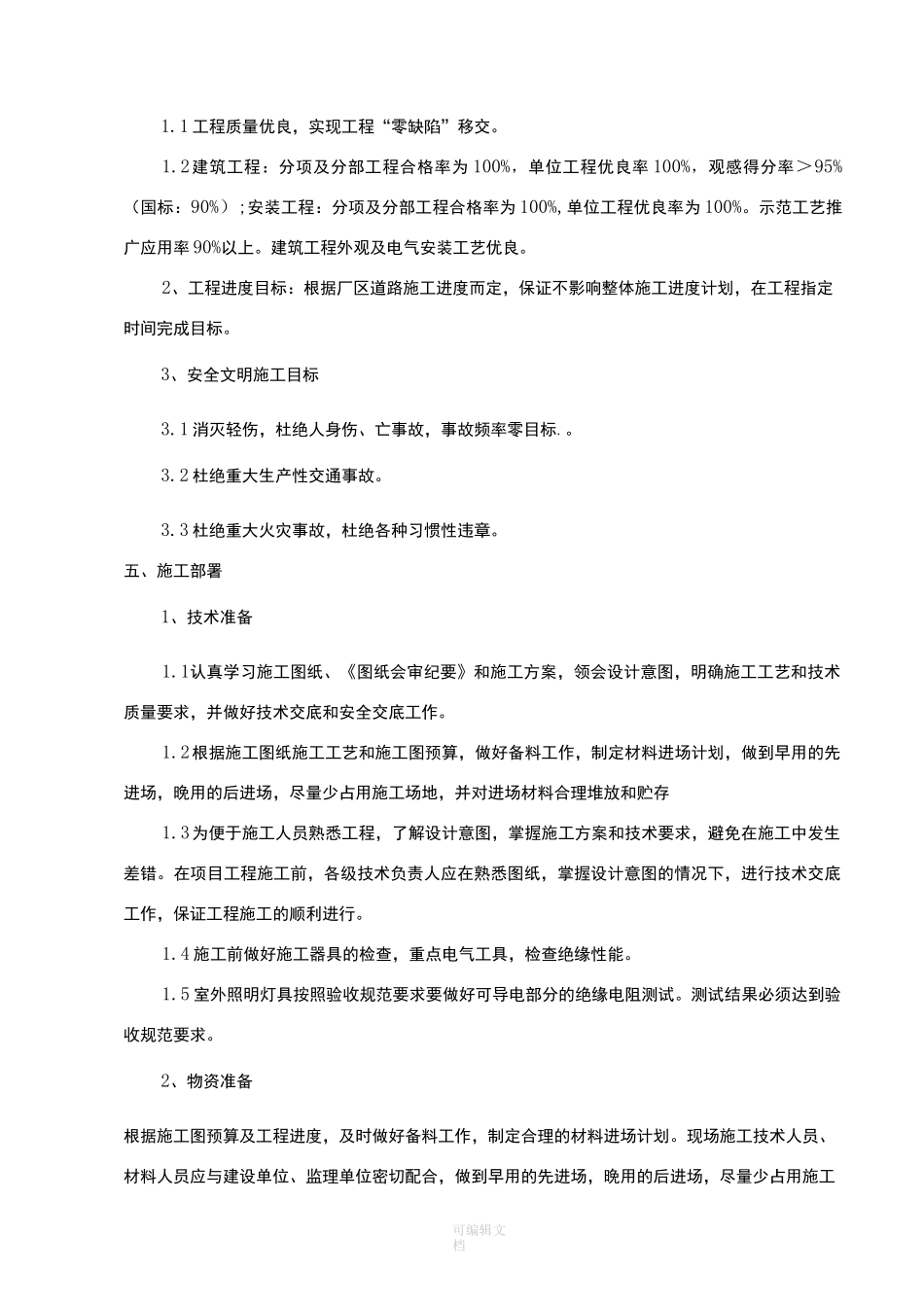

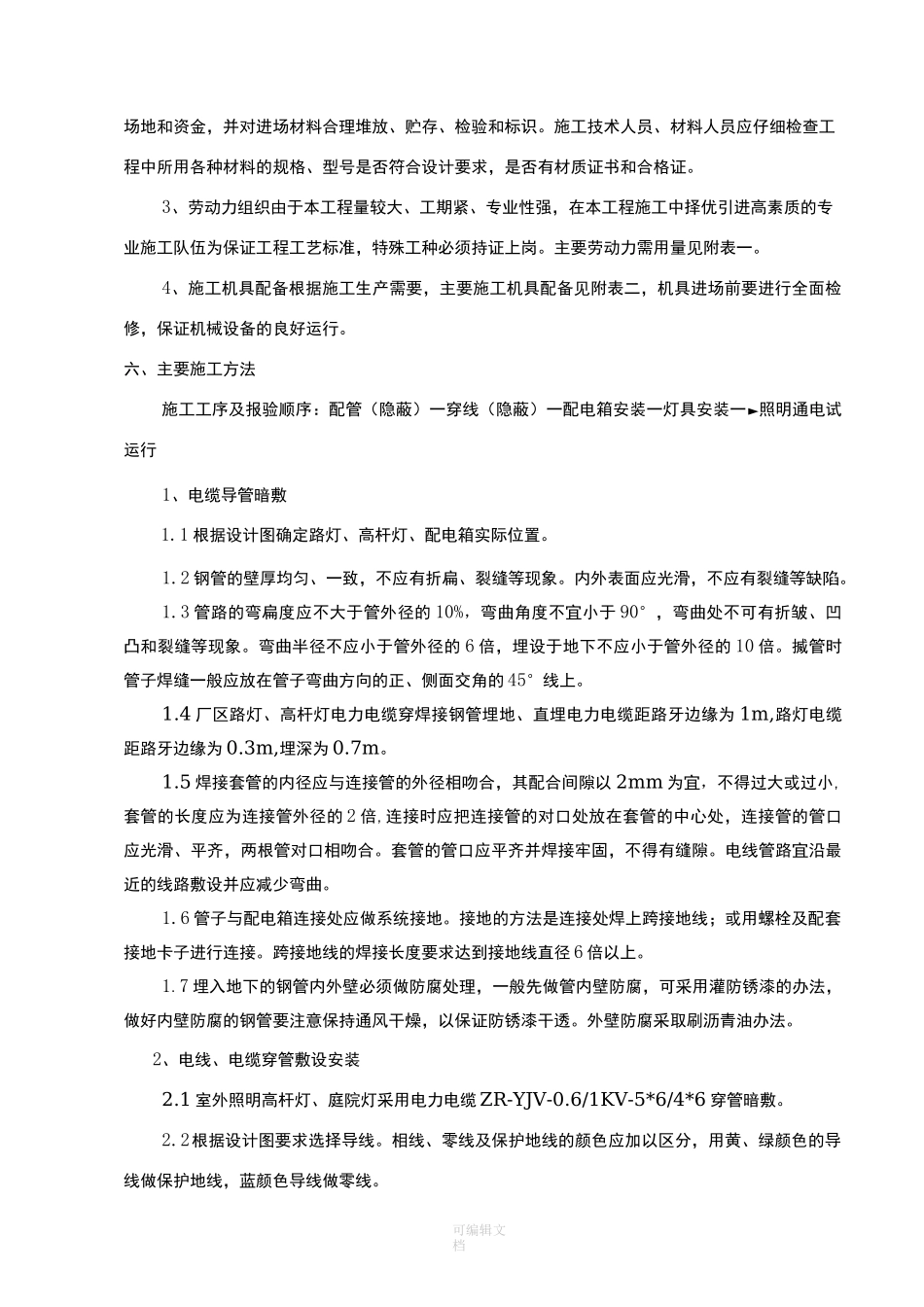

可编辑文档一、工程概况顺义区木林制气厂工程室外电气工程主要包括以下几个分项：照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、接地装置安装，全负荷照明通电试运行，电缆配管全部采用SC40焊接钢管刷防腐油埋地暗敷。导线采用电力电缆ZR-YJV-0.6/1KV-5*6/4*6穿管暗敷，室外照明配电箱放置在LNG储配设备区东侧一台，压缩机房西北侧一台。二、编制依据1、顺义区木林制气厂工程室外电气工程施工图纸。2、《电气装置安装工程质量检验及评定规程》(DL/T5161.1—5161.17-2002)3、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)4、《建筑电气工程施工质量验收规范》(GB50303-2002)三、施工组织机构四、工程质量、进度及安全文明施工目标1、工程质量目标可编辑文档1.1工程质量优良，实现工程“零缺陷”移交。1.2建筑工程：分项及分部工程合格率为100%，单位工程优良率100%，观感得分率＞95%（国标：90%）;安装工程：分项及分部工程合格率为100%,单位工程优良率为100%。示范工艺推广应用率90%以上。建筑工程外观及电气安装工艺优良。2、工程进度目标：根据厂区道路施工进度而定，保证不影响整体施工进度计划，在工程指定时间完成目标。3、安全文明施工目标3.1消灭轻伤，杜绝人身伤、亡事故，事故频率零目标.。3.2杜绝重大生产性交通事故。3.3杜绝重大火灾事故，杜绝各种习惯性违章。五、施工部署1、技术准备1.1认真学习施工图纸、《图纸会审纪要》和施工方案，领会设计意图，明确施工工艺和技术质量要求，并做好技术交底和安全交底工作。1.2根据施工图纸施工工艺和施工图预算，做好备料工作，制定材料进场计划，做到早用的先进场，晚用的后进场，尽量少占用施工场地，并对进场材料合理堆放和贮存1.3为便于施工人员熟悉工程，了解设计意图，掌握施工方案和技术要求，避免在施工中发生差错。在项目工程施工前，各级技术负责人应在熟悉图纸，掌握设计意图的情况下，进行技术交底工作，保证工程施工的顺利进行。1.4施工前做好施工器具的检查，重点电气工具，检查绝缘性能。1.5室外照明灯具按照验收规范要求要做好可导电部分的绝缘电阻测试。测试结果必须达到验收规范要求。2、物资准备根据施工图预算及工程进度，及时做好备料工作，制定合理的材料进场计划。现场施工技术人员、材料人员应与建设单位、监理单位密切配合，做到早用的先进场，晚用的后进场，尽量少占用施工可编辑文档场地和资金，并对进场材料合理堆放、贮存、检验和标识。施工技术人员、材料人员应仔细检查工程中所用各种材料的规格、型号是否符合设计要求，是否有材质证书和合格证。3、劳动力组织由于本工程量较大、工期紧、专业性强，在本工程施工中择优引进高素质的专业施工队伍为保证工程工艺标准，特殊工种必须持证上岗。主要劳动力需用量见附表一。4、施工机具配备根据施工生产需要，主要施工机具配备见附表二，机具进场前要进行全面检修，保证机械设备的良好运行。六、主要施工方法施工工序及报验顺序：配管（隐蔽）一穿线（隐蔽）一配电箱安装一灯具安装一►照明通电试运行1、电缆导管暗敷1.1根据设计图确定路灯、高杆灯、配电箱实际位置。1.2钢管的壁厚均匀、一致，不应有折扁、裂缝等现象。内外表面应光滑，不应有裂缝等缺陷。1.3管路的弯扁度应不大于管外径的10%，弯曲角度不宜小于90°，弯曲处不可有折皱、凹凸和裂缝等现象。弯曲半径不应小于管外径的6倍，埋设于地下不应小于管外径的10倍。揻管时管子焊缝一般应放在管子弯曲方向的正、侧面交角的45°线上。1.4厂区路灯、高杆灯电力电缆穿焊接钢管埋地、直埋电力电缆距路牙边缘为1m,路灯电缆距路牙边缘为0.3m,埋深为0.7m。1.5焊接套管的内径应与连接管的外径相吻合，其配合间隙以2mm为宜，不得过大或过小,套管的长度应为连接管外径的2倍,连接时应把连接管的对口处放在套管的中心处，连接管的管口应光滑、平齐，两根管对口相吻合。套管的管口应平齐并焊接牢固，不得有缝隙。电线管路宜沿最近的线路敷设并应减少弯曲。1.6管子与配电箱连接处应做系统接地。接地的方法是连接处焊上跨接地线；或用螺栓及配套接地卡子进行连接...
