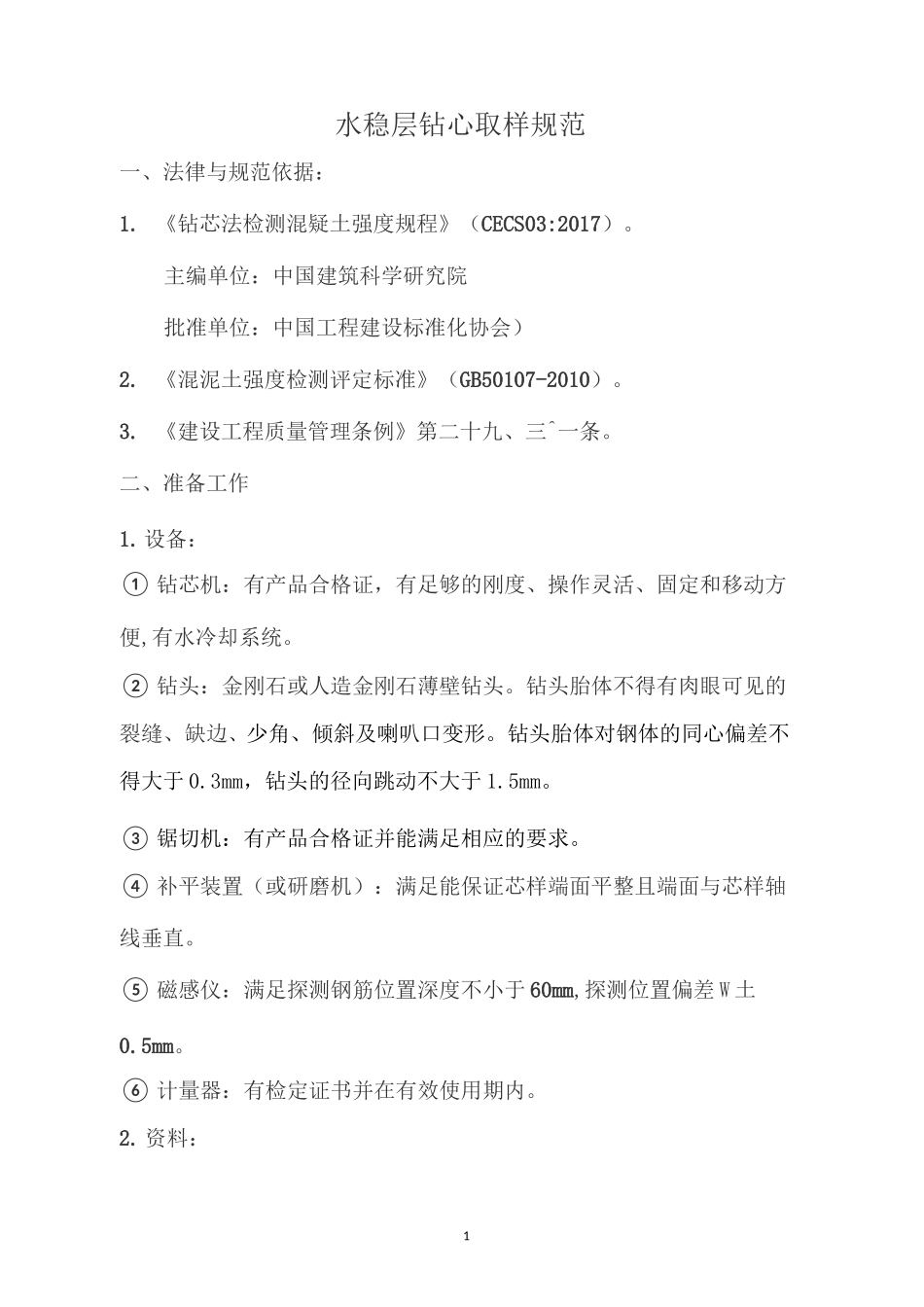

1水稳层钻心取样规范一、法律与规范依据：1.《钻芯法检测混疑土强度规程》（CECS03:2017）。主编单位：中国建筑科学研究院批准单位：中国工程建设标准化协会）2.《混泥土强度检测评定标准》（GB50107-2010）。3.《建设工程质量管理条例》第二十九、三^一条。二、准备工作1.设备：①钻芯机：有产品合格证，有足够的刚度、操作灵活、固定和移动方便,有水冷却系统。②钻头：金刚石或人造金刚石薄壁钻头。钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。钻头胎体对钢体的同心偏差不得大于0.3mm，钻头的径向跳动不大于1.5mm。③锯切机：有产品合格证并能满足相应的要求。④补平装置（或研磨机）：满足能保证芯样端面平整且端面与芯样轴线垂直。⑤磁感仪：满足探测钢筋位置深度不小于60mm,探测位置偏差W土0.5mm。⑥计量器：有检定证书并在有效使用期内。2.资料：2①工程名称（或代号）及设计、施工、监理、建设单位名称。②结构或构件种类、外形尺寸及数量。③设计采用的混凝土强度等级。④检测龄期，原材料（水泥品种、粗骨料粒径等）和抗压强度试验报告。⑤结构或构件质量状况和施工中存在问题的记录。⑥有关的结构设计图和施工图等。三、钻取芯样1.芯样部位：①结构或构件受力较小的部位。②混凝土强度质量具有代表性的部位。③便于钻芯机安放与操作的部位。④避开主筋、预埋件和管线的位置。3.钻芯取样：注意以下几点：①安放钻心机：要求平稳。②试通电：钻芯机在未安装钻头之前，应先通电检查主轴旋转方向（三相电动机）。③进钻速度：不宜过快。④冷却水流量：宜3〜5L/min。⑤芯样应进行标记。当所取芯样高度和质量不能满足要求时，则应重新钻取芯样。3⑥芯样试件的数量应根据检验批的容量确定。标准芯样试件的最小样本量不宜少于15个，小直径芯样试件的最小样本量应适当增加。⑦芯样应从检验批的结构构件中随机抽取，每个芯样应取自一个构件或结构的局部部位。⑧遵守国家有关安全生产和劳动保护的规定和钻芯现场安全生产的有关规定。4.结束工作：①芯样应采取保护措施，避免在运输和贮存中损坏。②钻芯后留下的孔洞及时进行修补。③在钻芯工作完毕后，应对钻芯机和芯样加工设备进行维修保养。四、填写见证记录（见附件1）五、填写检测、实验委托书（见附件2）4附件1见证记录编号：委托单位：工程名称：取样部位：样品名称：水泥稳定碎石层钻芯取样取样数量：20点取样地点：施工现场取样日期:2020年3月20日见证内容：一、水泥稳定碎石钻芯取样二、路宽：双向9米（机非混合行车道）见证取样和送检印章：取样人签字、电话号码：见证人签字、电话号码：填制本记录日期：年月日某某省建设厅监制5附件2某某路电工程检测技术有限公司检测、试验委托书委托单位委托编号工程名称送样编号试样名称水泥碎石稳定层钻芯取样试样数量20点试样产地和来源施工现场收样日期取样部位取样地点施工现场取样日期试样验收代表数量试样养护条件检测（试验）项目水泥碎石稳定层钻芯取样设计要求6取样人7委托人电话检测室经办人备注注：1、当委托取样时，应在备注栏中注明取样依据、方式及时间2、委托单位凭委托书领取检测报告；3、委托书一式两份。
