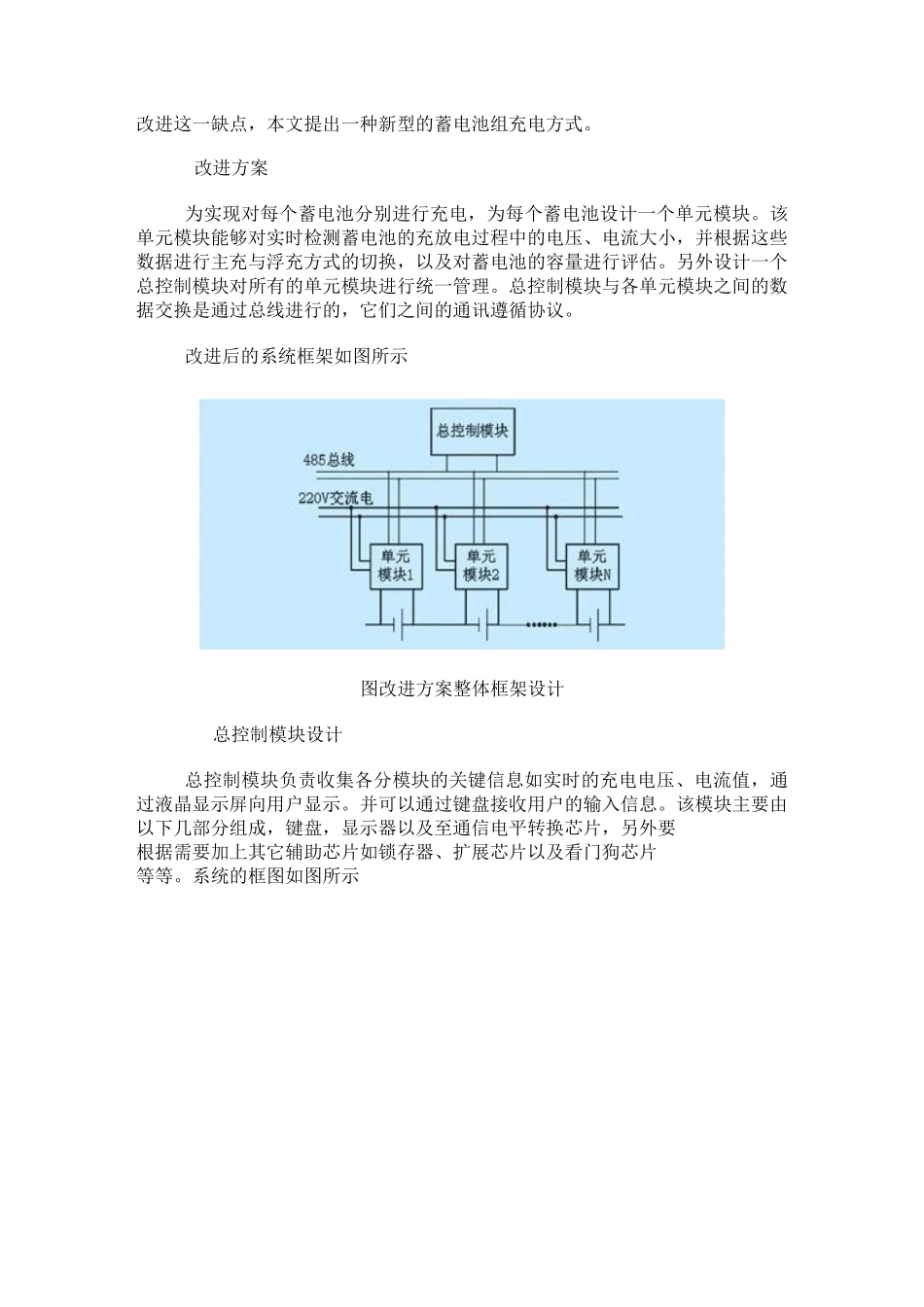

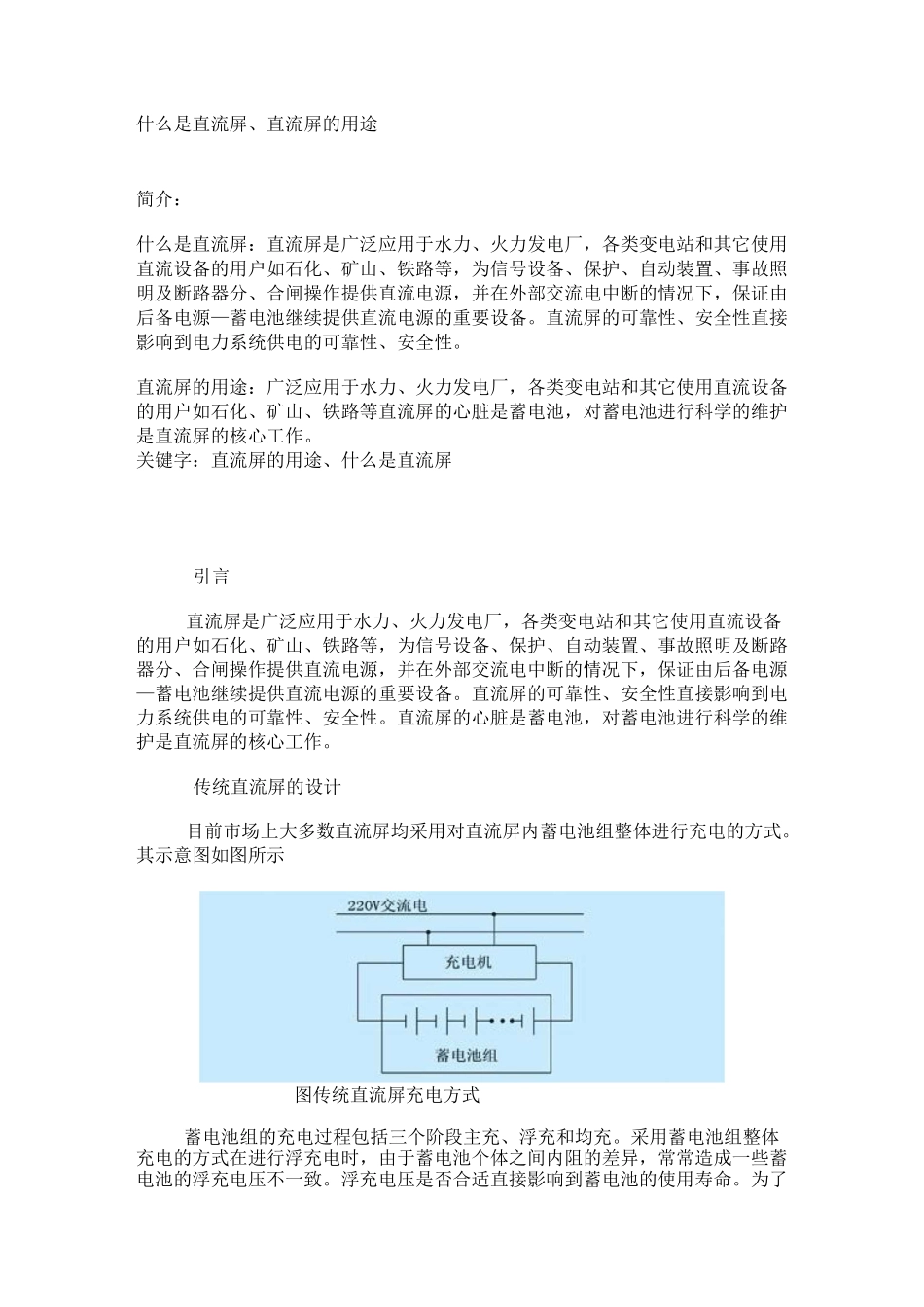

什么是直流屏、直流屏的用途简介：什么是直流屏：直流屏是广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户如石化、矿山、铁路等，为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性、安全性。直流屏的用途：广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户如石化、矿山、铁路等直流屏的心脏是蓄电池，对蓄电池进行科学的维护是直流屏的核心工作。关键字：直流屏的用途、什么是直流屏引言直流屏是广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户如石化、矿山、铁路等，为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性、安全性。直流屏的心脏是蓄电池，对蓄电池进行科学的维护是直流屏的核心工作。传统直流屏的设计目前市场上大多数直流屏均采用对直流屏内蓄电池组整体进行充电的方式。其示意图如图所示图传统直流屏充电方式蓄电池组的充电过程包括三个阶段主充、浮充和均充。采用蓄电池组整体充电的方式在进行浮充电时，由于蓄电池个体之间内阻的差异，常常造成一些蓄电池的浮充电压不一致。浮充电压是否合适直接影响到蓄电池的使用寿命。为了改进这一缺点，本文提出一种新型的蓄电池组充电方式。改进方案为实现对每个蓄电池分别进行充电，为每个蓄电池设计一个单元模块。该单元模块能够对实时检测蓄电池的充放电过程中的电压、电流大小，并根据这些数据进行主充与浮充方式的切换，以及对蓄电池的容量进行评估。另外设计一个总控制模块对所有的单元模块进行统一管理。总控制模块与各单元模块之间的数据交换是通过总线进行的，它们之间的通讯遵循协议。改进后的系统框架如图所示图改进方案整体框架设计总控制模块设计总控制模块负责收集各分模块的关键信息如实时的充电电压、电流值，通过液晶显示屏向用户显示。并可以通过键盘接收用户的输入信息。该模块主要由以下几部分组成，键盘，显示器以及至通信电平转换芯片，另外要根据需要加上其它辅助芯片如锁存器、扩展芯片以及看门狗芯片等等。系统的框图如图所示看门狗HAX70总控制模块系统框总控制单元中的显示屏采用型号为选用最常用的的液晶显示屏。芯片，键盘由口直接扩展,由于单片机串行口输出的是电平，而常用的串行通信方式要求相应的逻辑电平，所以系统中必须加上电平至电平转换芯片。单元模块设计各单元模块的功能是对进行电流、电压监测并实现充电方式的自动切换，还要对蓄电池的容量进行评估。所以单元模块内包括一个充电电路、容量测量电路和相应的控制回路，单元模块采用的是单片机控制，单片机控制系统框图如图所示925至各芯片片適信AT99C5—串形逋信/I_K—驱动芯片\―/至做WAX4SS总线图分单元模块控制系统框图单元模块中选用，而则选用双积分式转换器。这是因为本系统中需要测量的信号是蓄电池电压和电流，而这些量的变化都比较缓慢，双积分式已经能够满足要求。分站上的资源利用情况如下由于分站上只有需要与进行数据交换，并且数据线只有四条，所以本系统不需要采用数据总线的方式。可以通过口读取的数据。从而可以把口和口均作为口使用。甚至口的和也可以口使用。这样自身的口已经能够满足系统的要求。不需要再扩展口。如图所示，的口用来读入拨码开关设定的地址，口用来读取的数据，口发出到各芯片的使能信号和到各继电器的控制信号。图中需要外加基准源，并要求负电源供电。这里的基准源选用芯片，它可以提供基准电压，可以通过精密电位器分压后作为的基准源。而负电源可以由专用的负电压芯片提供，该芯片的作用是把+的电压转换为。恒流充电回路的设计下面介绍一下充电回路的设计，由于该电路只用于对一节蓄电池进行充电,所以所选器件的参数可以降低。这也是本方案的又一个优点。本方案针对-型蓄电池进行设计，该电池每节容量为，...
