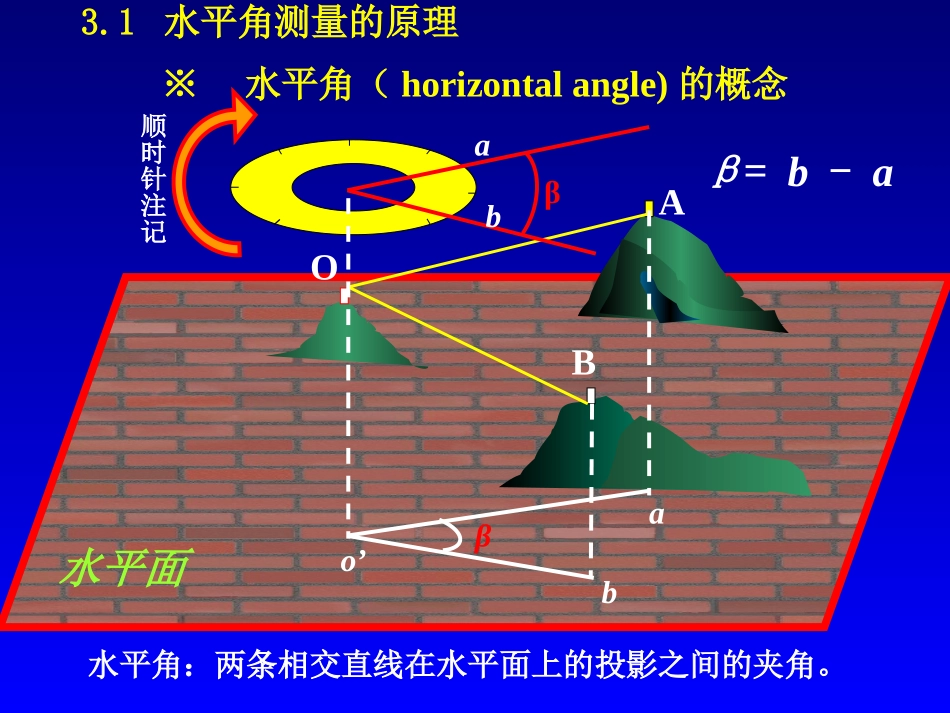

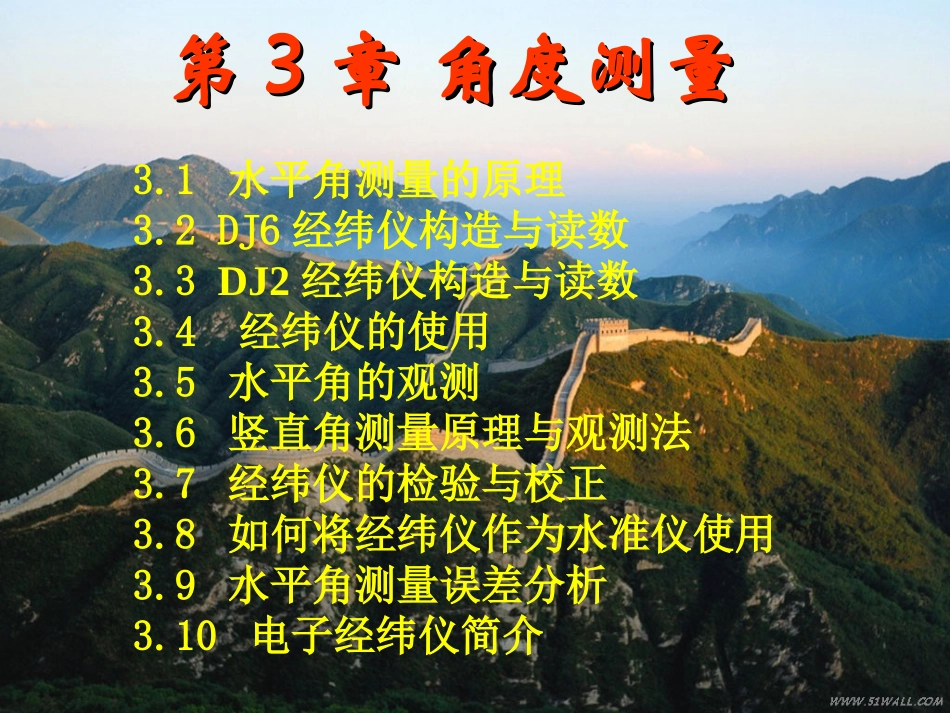

第第33章角度测量章角度测量3.1水平角测量的原理3.2DJ6经纬仪构造与读数3.3DJ2经纬仪构造与读数3.4经纬仪的使用3.5水平角的观测3.6竖直角测量原理与观测法3.7经纬仪的检验与校正3.8如何将经纬仪作为水准仪使用3.9水平角测量误差分析3.10电子经纬仪简介水平面β=b-aAOBββab顺时针注记水平角：两条相交直线在水平面上的投影之间的夹角。※水平角（horizontalangle)的概念3.1水平角测量的原理abo’经纬仪必须具备三个条件：①有一个能够置于水平位置带刻度的圆盘，圆盘必须安置在角顶点的铅垂线上。②有一个能够在上、下、左、右旋转的望远镜，并且能够指示读数。③应有一个能指示读数的指标。3.2DJ6光学经纬仪构造与读数1.经纬仪的分类(1)按精度分：DJ07、DJ1、DJ2、DJ6和DJ15等5个级。D表示：大地‘Dadi’，J表示：经纬仪‘Jingweiyi’07表示：观测一个方向的中误差为±0.76表示：观测一个方向的中误差为±6(2)按构造分：(a）光学经纬仪光学经纬仪(b）电子经纬仪电子经纬仪北光TDJ6型苏光J2型☆光学经纬仪☆☆电子经纬仪☆北光DJD2型照准部水平度盘部分基座部分DJ6型经纬仪的构造2.J6级经纬仪的构造①望远镜及其相连的横轴②竖盘③光学读数装置④水准管⑤水平制、微动螺旋⑥望远镜制、微动螺旋⑦光学对中器⑧竖轴水平度盘用光学玻璃刻制而成，其上刻有0°～360°分划。(2)(2)水平度盘水平度盘指经纬仪上部可转动部分，主要包括下列各部件:(1)(1)照准部照准部(3)(3)基座基座：：支撑仪器，设有3个脚螺旋，作为整平仪器用望远镜制动螺旋望远镜微动螺旋转盘螺旋拨盘螺旋杠杆望远镜水准管水平制动螺旋水平微动螺旋脚螺旋TDJ6TDJ6型光学经纬仪型光学经纬仪65123406512340VH1271283.光学经纬仪的读数法(1)分微尺测微器（TDJ6型）257256水平度盘竖直度盘水平度盘从0°～360°，每度一注记，1°分成2格每格为30′。测微盘1格20″，可估读至5″129128127126测微手轮(2)单平板玻璃测微器（DJ6－1型）`89888786510155108988878615测微盘竖盘水平盘望远镜制动螺旋读数手轮拨盘螺旋照准部水平微动螺旋TDJ2型水平制动螺旋读数窗显示变换螺旋3.3DJ23.3DJ2级级光学经纬仪的构造与读数光学经纬仪的构造与读数40414274753测微手轮旋转测微手轮使下窗口的上下度盘分划影象（水平度盘对径分划影象）对齐后读：74°34′8″双光锲数字式读数法（北光TDJ2型）秒数值分数值3代表30′旋转测微手轮使窗口上下度盘分划影象（即度盘对径分划影象）对齐后读：163°34′08″。163164344343404142测微手轮双光锲附合读数法（蔡司010）分数值秒数值对径分划内有3格代表30′(1)对中：目的：使度盘的中心与测站点在同一条铅垂线上。对中的误差应小于3mm。3.4经纬仪的操作1.经纬仪的测站安置工作：对中、整平步骤：①脚架安置在测站上，高度适中，架头大致平。在连接螺旋下方挂一垂球，调节线长，以便于垂球对准测站点。②装上经纬仪，旋上连接螺旋，检查对中，若相差不大(1-2cm)，稍松开连接螺旋，双手扶基座，在架头上移动仪器，使垂球尖精确对准测站点，使对中误差小于3mm。③用光学对中器对中。在用垂球大致对中后，粗平仪器，然后用光学对中器对中，先转其目镜使刻划圆圈清晰，再推拉目镜管使地面点成象清晰，在架头移动仪器，使地面点位于刻划圈中心，使对中误差达到1mm。正确使用垂球线调节板用光学对中器对中的步骤：用光学对中器对中的步骤：3.3.操作光学对中器操作光学对中器：：（1）旋转光学对中器的目镜使分划板的刻划圈清晰，再推进或拉出对中器的目镜管，使地面点标志成象清晰。（2）稍微松开中心连接螺旋，在架头上平移仪器（尽量做到不转动仪器），直到地面标志中心与刻划中心重合，最后旋紧连接螺旋。检查圆水准器是否居中，检查对中情况，反复进行调整，从而保证对中误差不超过１mm。1.1.架面要基本平，悬挂垂球大致对中架面要基本平，悬挂垂球大致对中：：安三角架时，架面要基本上平，并调节基座螺旋大致等高。悬挂垂球对中。。2.2.粗平粗平：：光学对中器对准地面测站点时，仪器的竖轴必须竖直，因此应调脚螺旋使圆水准器气泡居中。光学对中器对中原理图示光学对中器对中原理图示照准部旋转...
