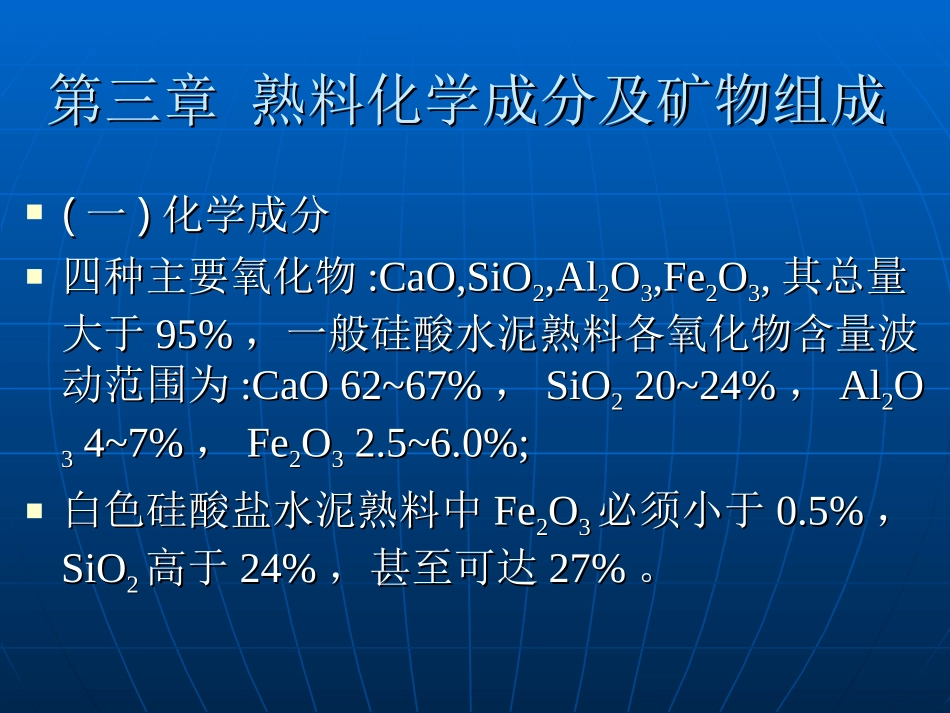

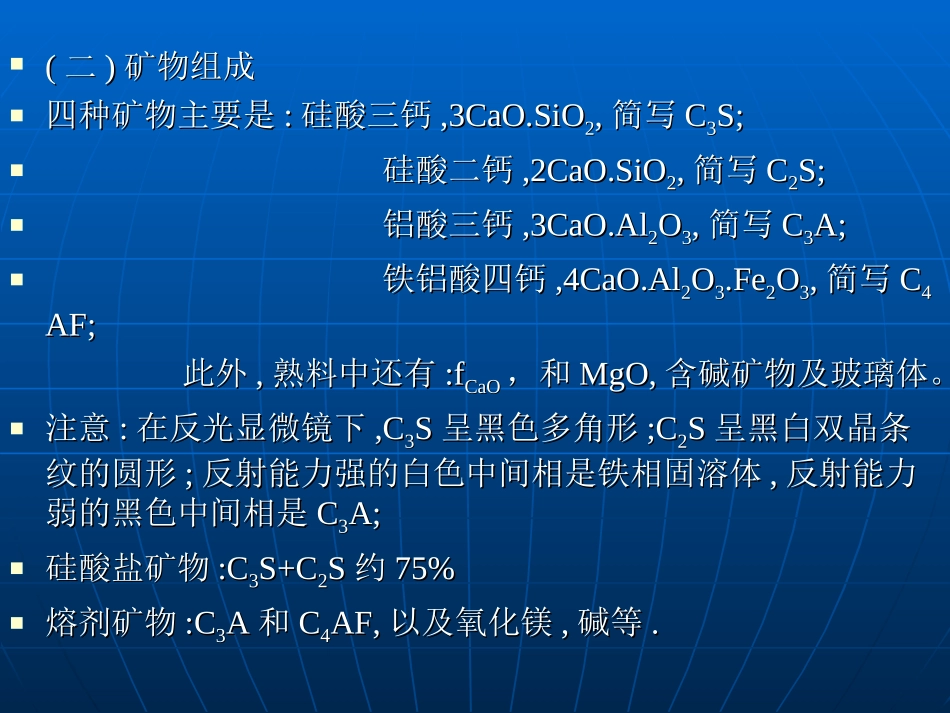

((一一))化学成分化学成分四种主要氧化物四种主要氧化物:CaO,SiO:CaO,SiO22,Al,Al22OO33,Fe,Fe22OO33,,其总量其总量大于大于95%95%，一般硅酸水泥熟料各氧化物含量波，一般硅酸水泥熟料各氧化物含量波动范围为动范围为:CaO62~67%:CaO62~67%，，SiOSiO2220~24%20~24%，，AlAl22OO334~7%4~7%，，FeFe22OO332.5~6.0%;2.5~6.0%;白色硅酸盐水泥熟料中白色硅酸盐水泥熟料中FeFe22OO33必须小于必须小于0.5%0.5%，，SiOSiO22高于高于24%24%，甚至可达，甚至可达27%27%。。第三章熟料化学成分及矿物组成第三章熟料化学成分及矿物组成系统中的水泥区((二二))矿物组成矿物组成四种矿物主要是四种矿物主要是::硅酸三钙硅酸三钙,3CaO.SiO,3CaO.SiO22,,简写简写CC33S;S;硅酸二钙硅酸二钙,2CaO.SiO,2CaO.SiO22,,简写简写CC22S;S;铝酸三钙铝酸三钙,3CaO.Al,3CaO.Al22OO33,,简写简写CC33A;A;铁铝酸四钙铁铝酸四钙,4CaO.Al,4CaO.Al22OO33.Fe.Fe22OO33,,简写简写CC44AF;AF;此外此外,,熟料中还有熟料中还有:f:fCaOCaO，和，和MgO,MgO,含碱矿物及玻璃体。含碱矿物及玻璃体。注意注意::在反光显微镜下在反光显微镜下,C,C33SS呈黑色多角形呈黑色多角形;C;C22SS呈黑白双晶条呈黑白双晶条纹的圆形纹的圆形;;反射能力强的白色中间相是铁相固溶体反射能力强的白色中间相是铁相固溶体,,反射能力反射能力弱的黑色中间相是弱的黑色中间相是CC33A;A;硅酸盐矿物硅酸盐矿物:C:C33S+CS+C22SS约约75%75%熔剂矿物熔剂矿物:C:C33AA和和CC44AF,AF,以及氧化镁以及氧化镁,,碱等碱等..1.1.硅酸三钙硅酸三钙(C(C33S)S)CC33SS是硅酸盐水泥熟料的主要矿物是硅酸盐水泥熟料的主要矿物,,其含量通常在其含量通常在50%50%以上以上..纯纯CC33SS只有在只有在2065~1250ºC2065~1250ºC温度内才稳定温度内才稳定,,所以在室温下所以在室温下CC33SS呈介稳状态呈介稳状态;;它有三种晶系七种变形它有三种晶系七种变形..RR型为三方晶系型为三方晶系,M,M型为单斜晶系型为单斜晶系,T,T型为三斜晶系型为三斜晶系;;这些变型这些变型的晶体结构相近的晶体结构相近..由于在硅酸盐水泥熟料中由于在硅酸盐水泥熟料中,C,C33SS常含有少量常含有少量MgO,AlMgO,Al22OO33,Fe,Fe22OO33等形成固溶体等形成固溶体,,称为称为Alite(AAlite(A矿矿),),通常为通常为MM型或型或RR型型..在在AliteAlite中常以中常以CC22SS和和CaOCaO的包裹体存在。的包裹体存在。CC33SS凝结时间正常凝结时间正常,,水化较快水化较快,,放热较多放热较多,,早期强度高且后期强早期强度高且后期强度增进率较大度增进率较大,28d,28d强度可达一年强度的强度可达一年强度的70~80%,70~80%,其其28d28d强强度和一年强度在四种矿物中均最高度和一年强度在四种矿物中均最高..但但CC33SS的水化热较高的水化热较高,,抗抗水性较差水性较差..颗粒层的填充结构颗粒层的填充结构11、等径球形颗粒群的规则排列结构、等径球形颗粒群的规则排列结构等径球形颗粒的平面排列形式：等径球形颗粒的平面排列形式：立方排列和六方排列立方排列和六方排列规则填充规则填充规则填充：规则填充：(a)(a)和和(d)(d)是在下层球的正上面排是在下层球的正上面排列上层球；列上层球；(b)(b)和和(e)(e)是在下层球和球的切点是在下层球和球的切点上排列上层球；上排列上层球；(c)(c)和和(f)(f)是在下层球间隙的是在下层球间隙的中心上排列上层球。中心上排列上层球。布拉伐格子是布拉伐格子是晶格晶格的的一种数学抽象，其中一种数学抽象，其中布拉伐格子的所有格布拉伐格子的所有格点都是几何位置上等点都是几何位置上等价、周围环境相同的价、周围环境相同的点；若把点；若把原子原子或原子或原子团安置在布拉伐格子团安置在布拉伐格子的每一个格点上，就的每一个格点上，就可得到相应的晶格。可得到相应的晶格。虽然虽然晶格晶格的类型很多，的类型很多，但自然界中的布拉伐格子却只有但自然界中的布拉伐格子却只有1414种。这种。这1414种布拉种布拉伐格子又可划分为七大晶系。伐格子又可划分为七大晶系。七大七大晶系晶系分别是：分别是：单斜晶系单斜晶系、、三斜晶系三斜...
