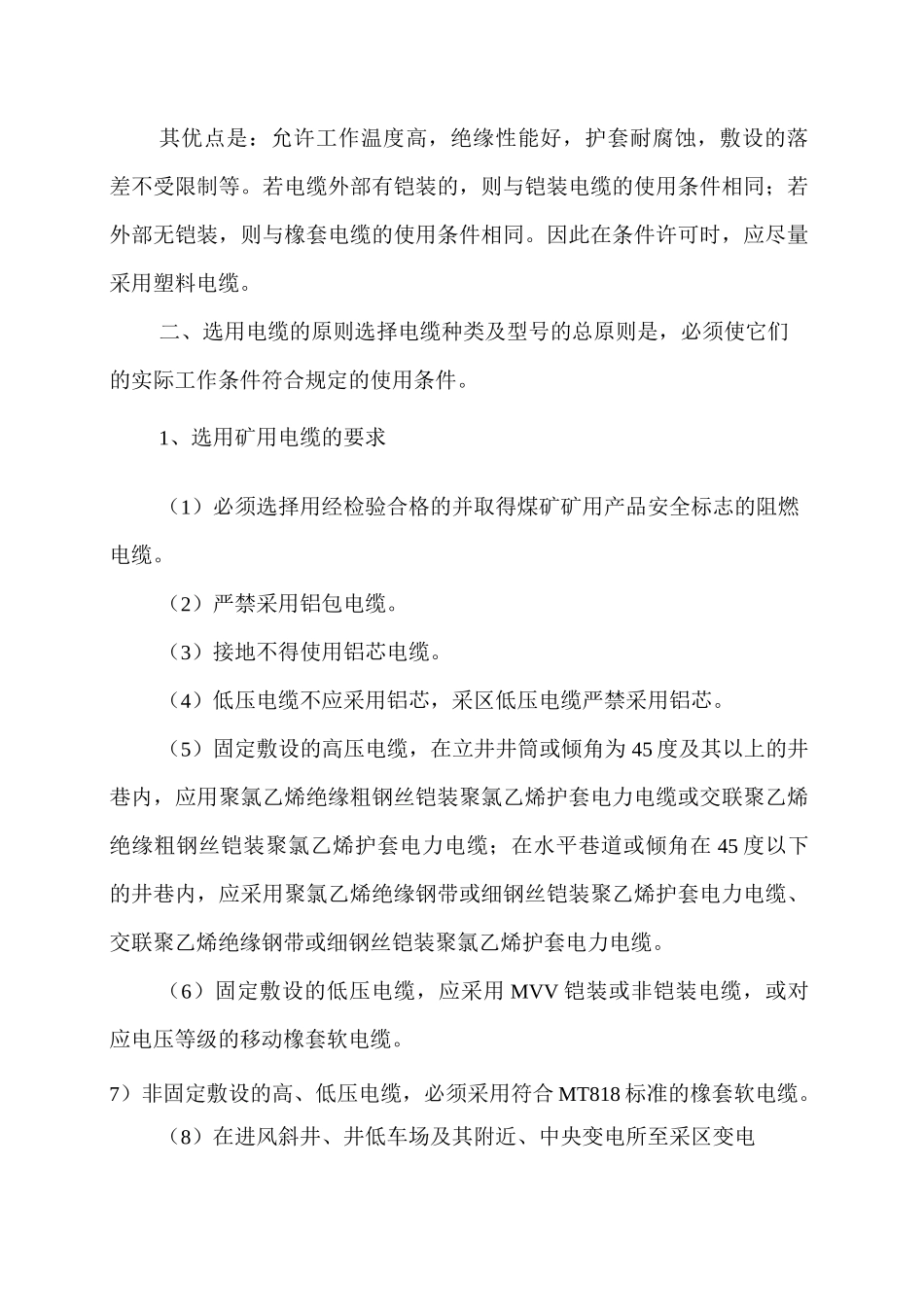

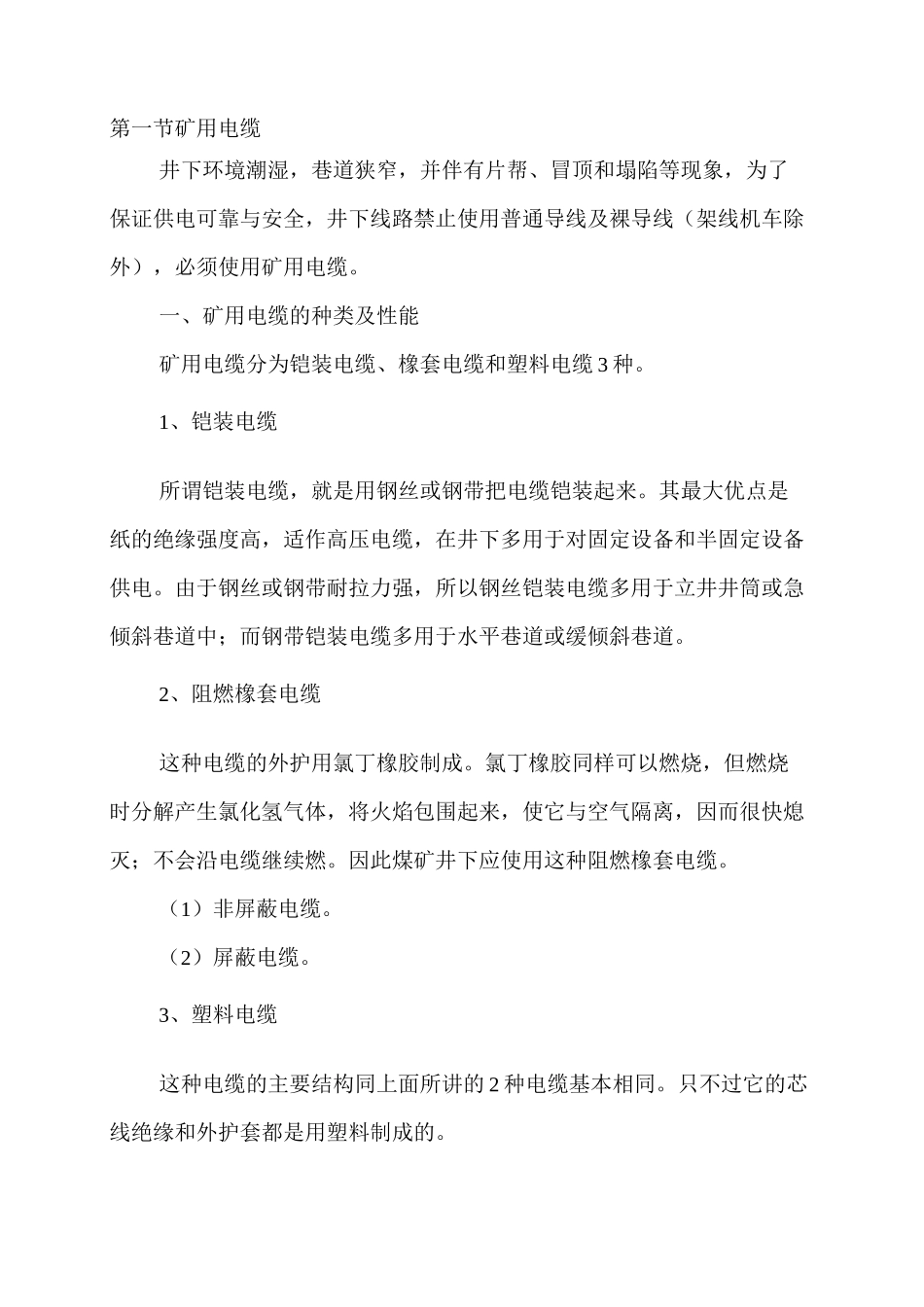

电钳工电缆与电缆连接器第三章矿用电缆与电缆连接器第一节矿用电缆井下环境潮湿，巷道狭窄，并伴有片帮、冒顶和塌陷等现象，为了保证供电可靠与安全，井下线路禁止使用普通导线及裸导线（架线机车除外），必须使用矿用电缆。一、矿用电缆的种类及性能矿用电缆分为铠装电缆、橡套电缆和塑料电缆3种。1、铠装电缆所谓铠装电缆，就是用钢丝或钢带把电缆铠装起来。其最大优点是纸的绝缘强度高，适作高压电缆，在井下多用于对固定设备和半固定设备供电。由于钢丝或钢带耐拉力强，所以钢丝铠装电缆多用于立井井筒或急倾斜巷道中；而钢带铠装电缆多用于水平巷道或缓倾斜巷道。2、阻燃橡套电缆这种电缆的外护用氯丁橡胶制成。氯丁橡胶同样可以燃烧，但燃烧时分解产生氯化氢气体，将火焰包围起来，使它与空气隔离，因而很快熄灭；不会沿电缆继续燃。因此煤矿井下应使用这种阻燃橡套电缆。（1）非屏蔽电缆。（2）屏蔽电缆。3、塑料电缆这种电缆的主要结构同上面所讲的2种电缆基本相同。只不过它的芯线绝缘和外护套都是用塑料制成的。其优点是：允许工作温度高，绝缘性能好，护套耐腐蚀，敷设的落差不受限制等。若电缆外部有铠装的，则与铠装电缆的使用条件相同；若外部无铠装，则与橡套电缆的使用条件相同。因此在条件许可时，应尽量采用塑料电缆。二、选用电缆的原则选择电缆种类及型号的总原则是，必须使它们的实际工作条件符合规定的使用条件。1、选用矿用电缆的要求（1）必须选择用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆。（2）严禁采用铝包电缆。（3）接地不得使用铝芯电缆。（4）低压电缆不应采用铝芯，采区低压电缆严禁采用铝芯。（5）固定敷设的高压电缆，在立井井筒或倾角为45度及其以上的井巷内，应用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆或交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆；在水平巷道或倾角在45度以下的井巷内，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚乙烯护套电力电缆、交联聚乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆。（6）固定敷设的低压电缆，应采用MVV铠装或非铠装电缆，或对应电压等级的移动橡套软电缆。7）非固定敷设的高、低压电缆，必须采用符合MT818标准的橡套软电缆。（8）在进风斜井、井低车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆，其他地点则必须采用铜芯电缆。（9）移动式和手持式电气设备应采用专用橡套电缆。（10）照明、通信、信号和控制用的电缆，应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。2、矿用电缆长度及芯线数的确定（1）考虑电缆敷设时要有一定的弯曲和松弛度，电缆的长度应大于敷设路径的长度。（2）对于铠装电缆，其敷设所需电缆长度应取实际敷设线路长度的1.05倍。（3）对于橡套电缆，其敷设所需电缆长度应取实际敷设线路长度的1.1倍。（4）对于塑料电缆，其敷设所需电缆长度按其型号用途分别与铠装电缆和橡套电缆的长度要求相同。（5）当电缆中间有接头时，应在接线盒的两端各增加3m。（6）在确定电缆长度时，应以可能的最远供电处计算。（7）电缆芯线数的确定：对于纸绝缘铠装电缆，一般选用三芯，电缆的铠装和锅包可用作地线；对于塑料绝缘的铠装电缆，应选用四芯，其中一芯专作接地线；对于橡套电缆，就地帽用，选用四芯，远地控制用，则可选用六芯、七芯等。3、矿用电缆主芯线截面积的确定（1）电缆应带有供保护接地用的足够截面的导体，即保证保护接地用的电缆芯线，其电阻不超过规定值。用于移动式和手持式电气设备的电缆芯线的电阻值、作保护接地用的电缆芯线的电阻值，都不得超过IQ；其他电气设备用的电缆、作保护接地用的电缆芯线电阻值，不得超过2Q。（2）电缆主芯线的截面积应满足供电线路负荷的要求。对于高压动力电缆，应按经济电流密度、允许负荷电流、电力网路的允许电压损失进行选择，并按短路电流校验电缆的热稳定性，还要求流过电缆的最小两相短路电流，满足过流保护装置的灵敏度要求；对于低压动力电缆，应按电缆的允许负荷电流、允许电压损失进行选择，并满足电动机启动时对起动电压的要求，而且流过电缆的最小两相短路电流，应满足过流保护装置的灵敏度...
