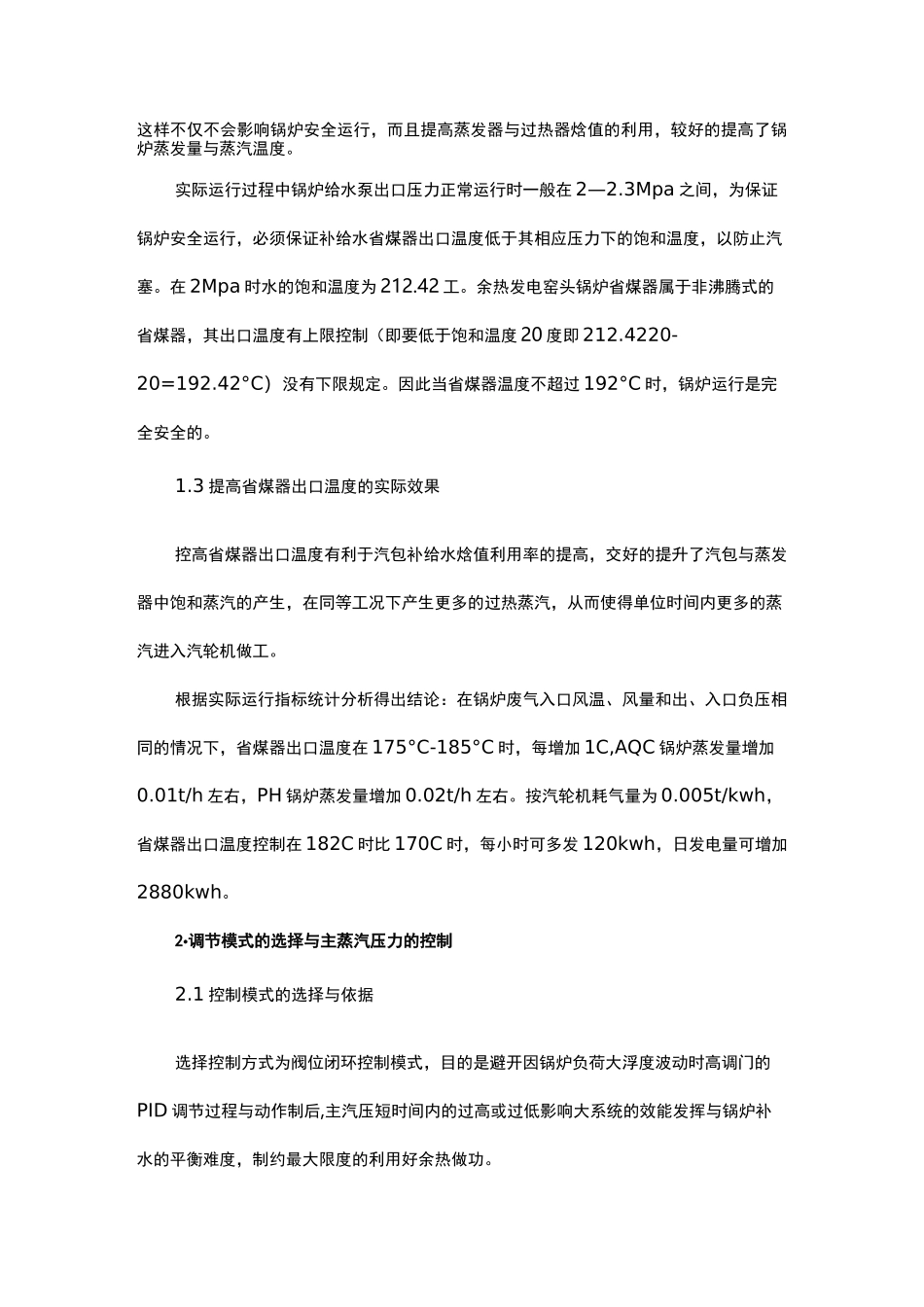

、SIS、旺屁®製豔靠(abnl)UO88THESK-、wWUA8Tttffiffl、ffiffl恤厚鰹鸭口田®靠良口CN」I*■■<*tf.--si£^M-nn3Ttf^Twuw*•*J¥・Ji^3T「I。煤住长爲吕rKarn、Sii«issll3si8^8tis、US、iwHgSissi、更忙囂忙tH、席能莊映症探尼—殳EM乏6xCN«rL3製密忙tHzt舔PAOOOSXCN皿屠1器螫龍舉厚呂这样不仅不会影响锅炉安全运行，而且提高蒸发器与过热器焓值的利用，较好的提高了锅炉蒸发量与蒸汽温度。实际运行过程中锅炉给水泵出口压力正常运行时一般在2—2.3Mpa之间，为保证锅炉安全运行，必须保证补给水省煤器出口温度低于其相应压力下的饱和温度，以防止汽塞。在2Mpa时水的饱和温度为212.42工。余热发电窑头锅炉省煤器属于非沸腾式的省煤器，其出口温度有上限控制（即要低于饱和温度20度即212.4220-20=192.42°C）没有下限规定。因此当省煤器温度不超过192°C时，锅炉运行是完全安全的。1.3提高省煤器出口温度的实际效果控高省煤器出口温度有利于汽包补给水焓值利用率的提高，交好的提升了汽包与蒸发器中饱和蒸汽的产生，在同等工况下产生更多的过热蒸汽，从而使得单位时间内更多的蒸汽进入汽轮机做工。根据实际运行指标统计分析得出结论：在锅炉废气入口风温、风量和出、入口负压相同的情况下，省煤器出口温度在175°C-185°C时，每增加1C,AQC锅炉蒸发量增加0.01t/h左右，PH锅炉蒸发量增加0.02t/h左右。按汽轮机耗气量为0.005t/kwh，省煤器出口温度控制在182C时比170C时，每小时可多发120kwh，日发电量可增加2880kwh。2•调节模式的选择与主蒸汽压力的控制2.1控制模式的选择与依据选择控制方式为阀位闭环控制模式，目的是避开因锅炉负荷大浮度波动时高调门的PID调节过程与动作制后,主汽压短时间内的过高或过低影响大系统的效能发挥与锅炉补水的平衡难度，制约最大限度的利用好余热做功。2.2采用阀位闭环控制模式的实效采用阀位闭环控制的控制模式，也就是通常说的人工调节发电机输出功率。通过实际测算，本控制方法在窑运行不稳定或锅炉出力不足时，能减少发电机波动，在同等外部工况下，日增加发电量约2000度；在外部工况同等运行条件下，通过班组与班组间发电量比较，可以分析出各当班操作员履职情况，当大窑出现突然止料或减产引起的锅炉水位失真及负荷大幅度波动时,通过手动调节机组入口高调门开度，解决了因电控系统中PID调节相对滞后造成的机组系统运行不受控,杜绝了锅炉超压或干烧故障的发生，最大限度确保了机组的安全经济运行。3•蒸汽管道互通应用为减少机组非正常停机次数和时间，提高发电运行效率，我公司在两套机组主蒸汽管道之间增设一根“并联管道”，利用蒸汽管道的互通，不仅对两机组运行时的发电量进行平衡，而且当某机组出现短暂因窑故障需要解列时，可利用蒸汽互通来维持机组低负荷运行避免机组解列。所以蒸汽管道的并联互通，为一、二期机组的高效、稳定运行提供了保障。3.1蒸汽管道互通简介及前提条件蒸汽管道互通主要应用于相邻的两台机组，通过蒸汽互通可以有效平衡两台机组运行负荷，提高蒸汽利用率和减少机组因窑短时间故障而造成解列停机。蒸汽管道互通技改应具备以下条件：一是蒸汽管道距离较近，建议100米范围内；二是实施蒸汽互通时，必须一并考虑到纯水互通，满足系统汽水平衡；三是根据两台机组运行实际情况，决定是否有必要互通，蒸汽互通有一定风险。3.2蒸汽管道互通方式及施工注意事项设计：实施互通技改要有设计部门进行专业设计，主要是考虑到管道支架、疏水、自然补偿等因素；尺寸：根据蒸汽互通量的大小，互通管道管径选择应适当，我公司管道直径80-100mm，用三通做接口，不能在蒸汽管道上直接开孔焊接；阀门：不安装蒸汽互通旁路阀，在互通管道上安装两个手动截止阀或安装一个电动调节阀和前后手动截止阀；检测：在互通管道两端增加压力表，便于现场查看运行压差，管道中部安装温度计；3.3蒸汽管道互通优缺点优点：机组正常运行中可以合理平衡两台机组发电量；当某台机组因窑故障临停降负荷时，可以利用另一台机组蒸汽互通来维持该机组低负荷运行，避免机组解列；当某台机组因辅机设备故障须强制性降负荷时，可利用蒸汽互通将蒸汽导入到另一...
