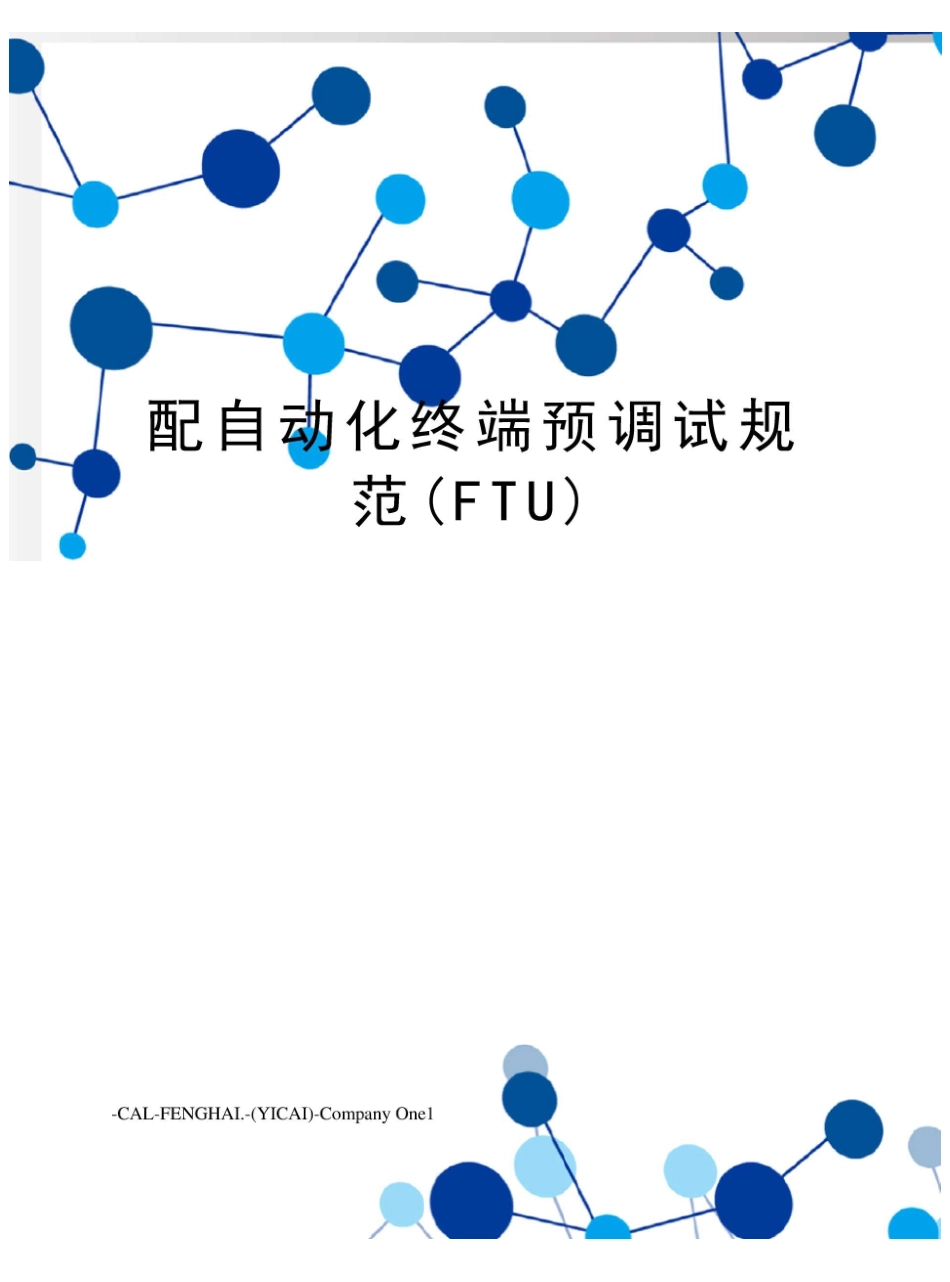

配自动化终端预调试规范(FTU)VIP免费

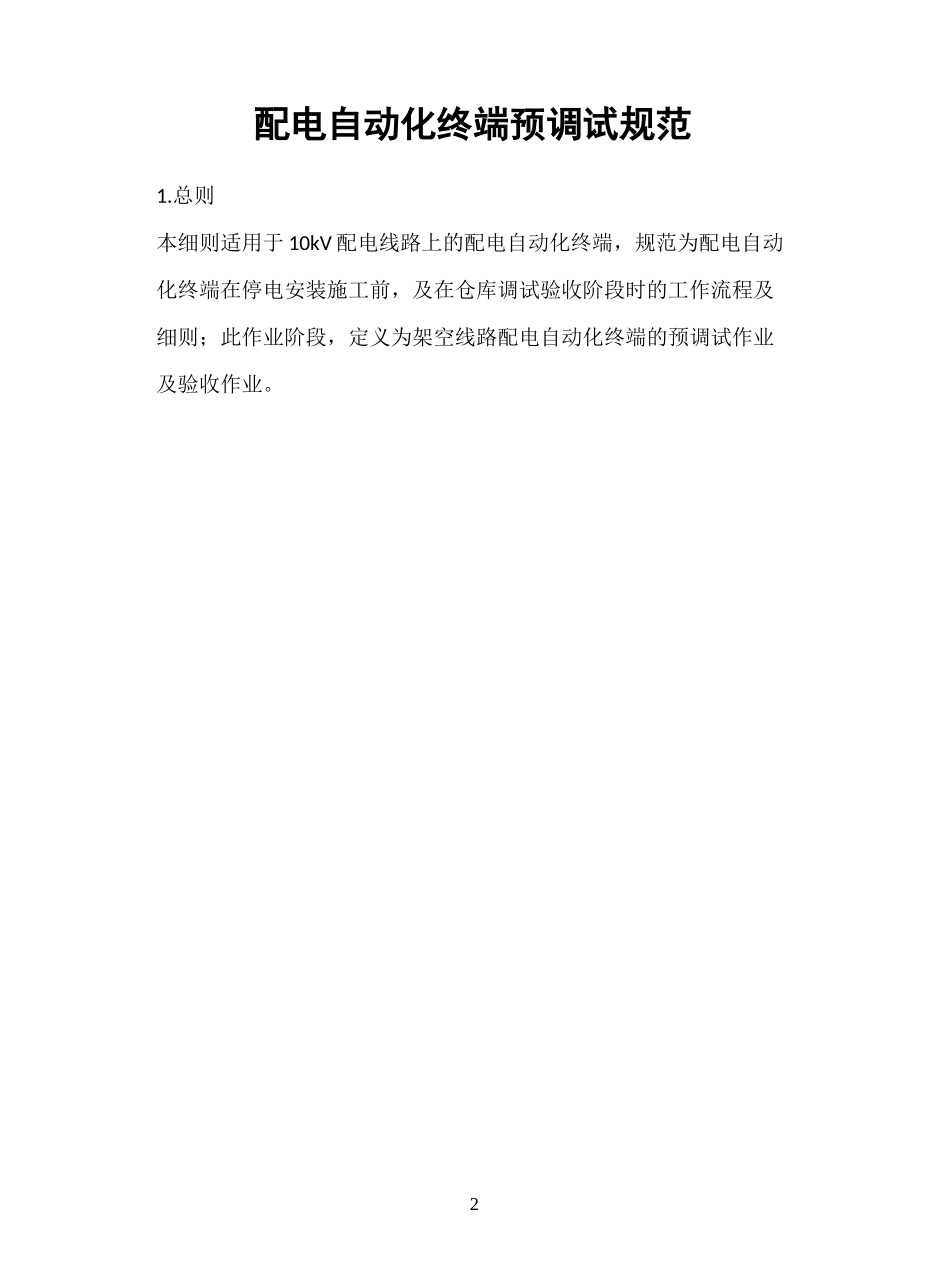

2配电自动化终端预调试规范1.总则本细则适用于10kV配电线路上的配电自动化终端，规范为配电自动化终端在停电安装施工前，及在仓库调试验收阶段时的工作流程及细则；此作业阶段，定义为架空线路配电自动化终端的预调试作业及验收作业。32．配电自动化终端预调试流程图4配网自动化终端仓库调试流程图3．配电自动化终端预调试5准备预调试工器具开关测试工器具一序号名称数量备注1回路电阻测试仪1台输出电流：不小于100A2二次回路耐压仪1台3万用表1只4兆欧表2只输出电压：500V、2500V5试验变压器1台6耐压试验操作箱1台7绝缘放电棒若干8便携式电源线架若干带漏电保护器9试验警示围栏若干10标示牌（包括交通警示牌）若干11计算器1个12工具箱1个13试验测试线（绝缘导线、接地线等）若干14电源开关箱1个满足试验容量要求15开关特性测试仪1台16直流电流电压表若干级，0~600V量程17试验记录若干18感性电阻测试仪或双臂/单臂电桥1台19三相调压器1台3kVA/5kVA20互感器校验仪1台21三相升压器1台12kV容量不小于22单相调压器1台3kVA23单相升压器1台50kV24交流电流表1台25标准变压互感器1台12/配电自动化终端测试工器具1）需局方或施工单位准备的工器具一序号一工具名称数量备注1电拖板150M2电源线1多股双芯2软线，长度3M3发电机1现场无工作电源，需准备4继保仪1精度：三级62）设备单位自备工具一序号数量注备112线据数13线络网141终端外观检查试验目的及作业流程外观检查是指在FTU终端没有进行实验前，对其进行整体的外观查看，检查出FTU终端由于外力等其他因素造成的外部损坏，从而迅速的反馈给厂家解决，防止在FTU终端损坏时对其进行多项测试试验造成设备的永久性破坏和人员伤害等试验方法与步骤一序号检验项目检验内容及检验方法不合格品处理1终端外观检杳检验项目：1）机箱完整检查2）机箱紧固性检查检验方法：1）设备外立面是否有损坏、破坏、结构变形、掉漆等2）设备内部是否有部件破损、松脱、掉落等3）产品铭牌是否清晰，型号是否与合同相符。4）检查箱体各接地点连接是否可靠。联系供方返厂更换或维修2航插电缆检验项目：1）航插检查2）电缆检杳联系供方返厂更换7检验方法：1）检查航空插头，不应有开裂损坏痕迹2）检查二次电缆，不应由表面严重磨损破皮现象终端调试项目电源功能测试序号检验项目检验内容及方法汪意事项不合格处理办法1交流上电测试检验内容：交流上电测试检验方法：1）用万能表，检查终端二次端子，工作电源是否存在相间、对地短路；2）用电源线，接通工作电源AC220V到终端二次端子排上，工作电源端子3）合上终端“交流开关”；1）用万能表，在终端二次端子排上，检查接入的工作电源是否AC220V；注意，如果电源是从发电机接入，需查看工作电源（电压）是否大范围波动；。2）观察终端“电源”指示灯、“运行”指示灯是否长亮状态；3）用电脑连接终端，通知厂家维修或返厂2电池上电测试检验内容：电池上电测试检验方法：1）在终端正常工作状态下（交流电源），合上终端“直流开关”；2）用万能表，检查电池输出的工作电压；1）观察终端“电源”指示灯、“运行”指示灯是否长亮状态；2）用电脑连接终端，观察连接是否正常；通知厂家维修或返厂3供电测试检验内容：交流失电，电池无缝切换供电测试检验方法：1）在终端正常工作状态下（已合上“交流开关”和“直流开关”）；2）分开“交流开关”，观察终端是否正常运行（“电源”指示灯灭，“运行”指示灯1）用万能表，在终端二次端子排上，检查接入的工作电源是否AC220V；注意，如果电源是从发电机接入，需查看工作电源（电压）是否大范围波动；。2）观察终端“电源”指示灯、“运行”指示灯是否长亮状态；3）用电脑连接终端，通知厂家维修或返厂8序号检验项目检验内容及方法汪意事项不合格处理办法亮）；此时终端状态由交流供电，自动无缝切换到电池供电3）合上“交流开关”，观察终端是否正常运行（“电源”指示灯亮，“运行”指示灯亮）；此时终端状态由电池供电，自动无缝切换到交流供电4电池独立供电测试检验内容：电池独立供电测试检验方法：1）终端无接入任何外部工作电源2）用万能表，检查电池工作电压3）合上“直流...
