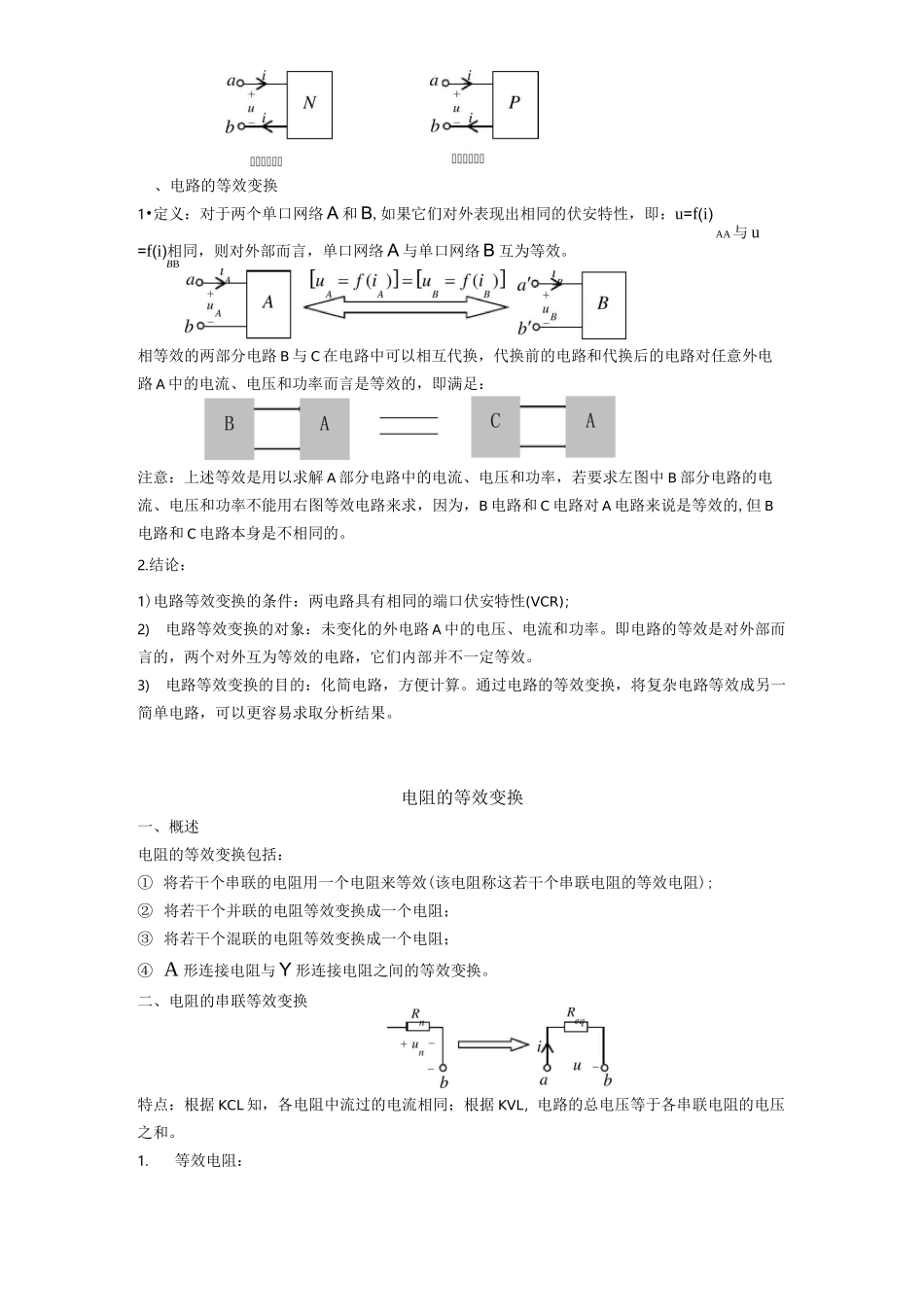

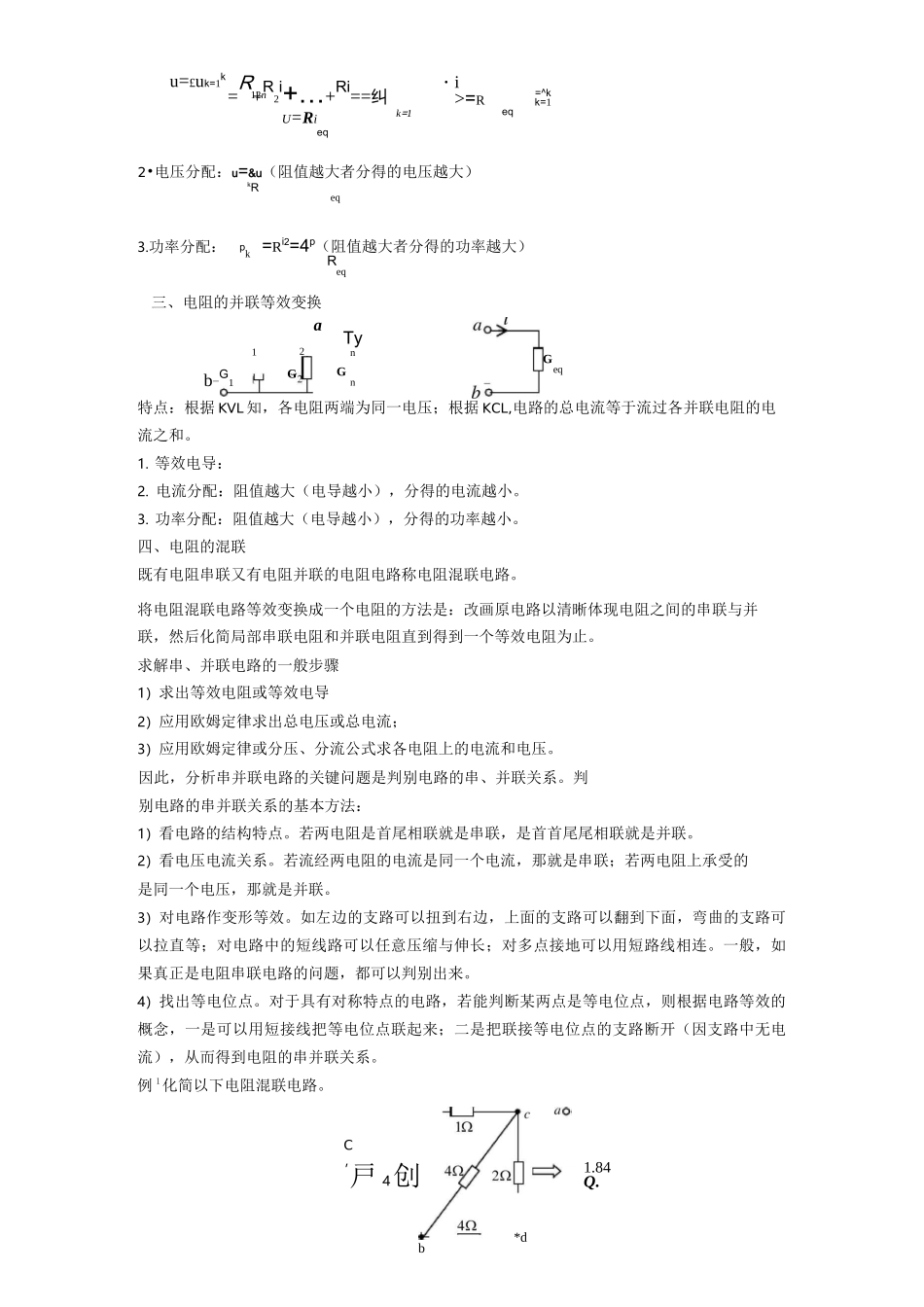

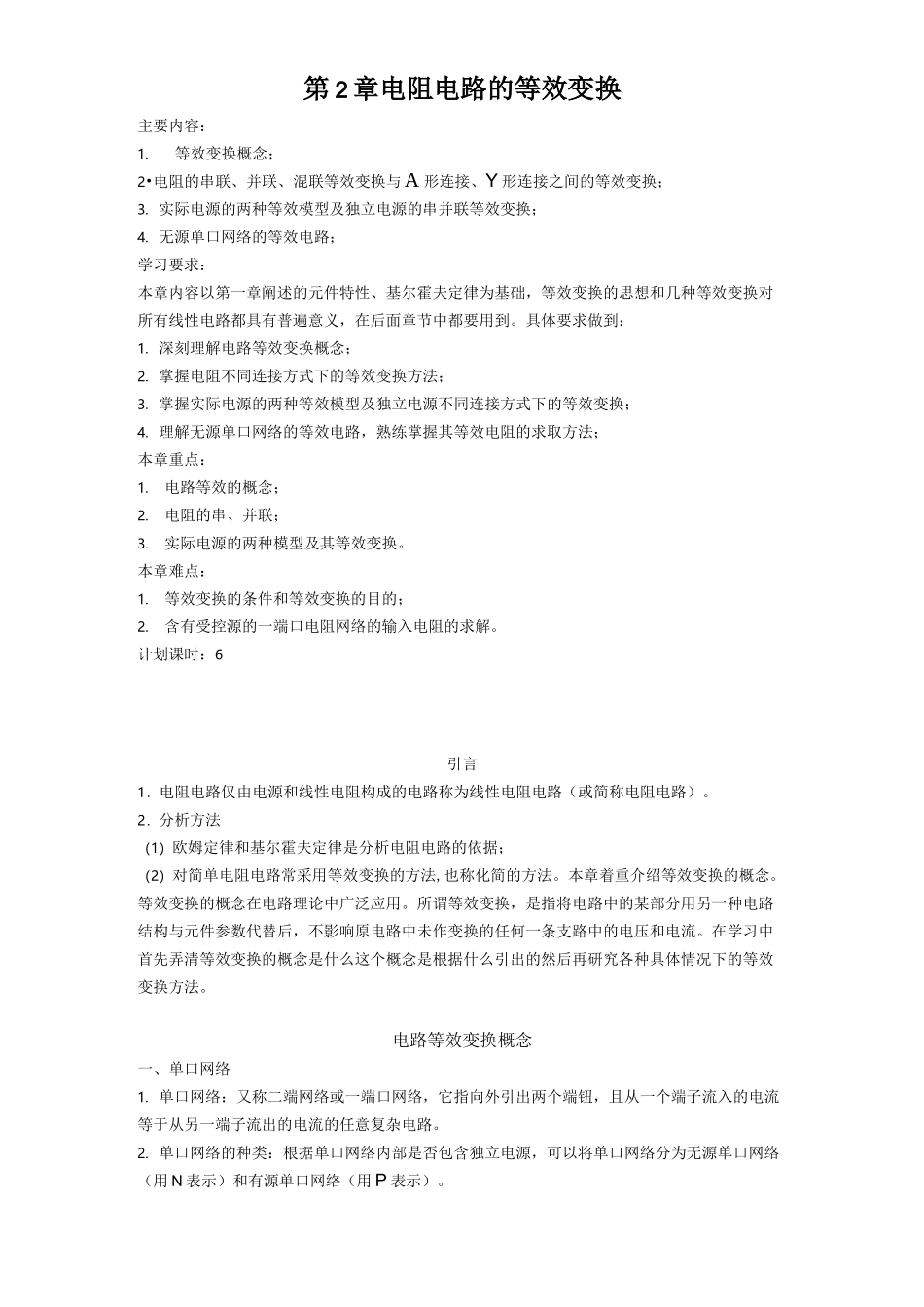

第2章电阻电路的等效变换主要内容：1.等效变换概念；2•电阻的串联、并联、混联等效变换与A形连接、Y形连接之间的等效变换；3.实际电源的两种等效模型及独立电源的串并联等效变换；4.无源单口网络的等效电路；学习要求：本章内容以第一章阐述的元件特性、基尔霍夫定律为基础，等效变换的思想和几种等效变换对所有线性电路都具有普遍意义，在后面章节中都要用到。具体要求做到：1.深刻理解电路等效变换概念；2.掌握电阻不同连接方式下的等效变换方法；3.掌握实际电源的两种等效模型及独立电源不同连接方式下的等效变换；4.理解无源单口网络的等效电路，熟练掌握其等效电阻的求取方法；本章重点：1.电路等效的概念；2.电阻的串、并联；3.实际电源的两种模型及其等效变换。本章难点：1.等效变换的条件和等效变换的目的；2.含有受控源的一端口电阻网络的输入电阻的求解。计划课时：6引言1．电阻电路仅由电源和线性电阻构成的电路称为线性电阻电路（或简称电阻电路）。2．分析方法（1）欧姆定律和基尔霍夫定律是分析电阻电路的依据；（2）对简单电阻电路常采用等效变换的方法,也称化简的方法。本章着重介绍等效变换的概念。等效变换的概念在电路理论中广泛应用。所谓等效变换，是指将电路中的某部分用另一种电路结构与元件参数代替后，不影响原电路中未作变换的任何一条支路中的电压和电流。在学习中首先弄清等效变换的概念是什么这个概念是根据什么引出的然后再研究各种具体情况下的等效变换方法。电路等效变换概念一、单口网络1.单口网络：又称二端网络或一端口网络，它指向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流的任意复杂电路。2.单口网络的种类：根据单口网络内部是否包含独立电源，可以将单口网络分为无源单口网络（用N表示）和有源单口网络（用P表示）。、电路的等效变换1•定义：对于两个单口网络A和B,如果它们对外表现出相同的伏安特性，即：u=f(i)AA与u=f(i)相同，则对外部而言，单口网络A与单口网络B互为等效。BB相等效的两部分电路B与C在电路中可以相互代换，代换前的电路和代换后的电路对任意外电路A中的电流、电压和功率而言是等效的，即满足：注意：上述等效是用以求解A部分电路中的电流、电压和功率，若要求左图中B部分电路的电流、电压和功率不能用右图等效电路来求，因为，B电路和C电路对A电路来说是等效的,但B电路和C电路本身是不相同的。2.结论：1)电路等效变换的条件：两电路具有相同的端口伏安特性(VCR)；2)电路等效变换的对象：未变化的外电路A中的电压、电流和功率。即电路的等效是对外部而言的，两个对外互为等效的电路，它们内部并不一定等效。3)电路等效变换的目的：化简电路，方便计算。通过电路的等效变换，将复杂电路等效成另一简单电路，可以更容易求取分析结果。电阻的等效变换一、概述电阻的等效变换包括：①将若干个串联的电阻用一个电阻来等效(该电阻称这若干个串联电阻的等效电阻);②将若干个并联的电阻等效变换成一个电阻；③将若干个混联的电阻等效变换成一个电阻；④A形连接电阻与Y形连接电阻之间的等效变换。二、电阻的串联等效变换特点：根据KCL知，各电阻中流过的电流相同；根据KVL，电路的总电压等于各串联电阻的电压之和。1.等效电阻：u=£uk=1k=R+R2i+…+Ri==纠k=112nU=Rieq・i>=Req=^kk=12•电压分配：u=&u（阻值越大者分得的电压越大）kReq3.功率分配：pk=Ri2=4p（阻值越大者分得的功率越大）Req三、电阻的并联等效变换a2G1TynGnGeqb-G1特点：根据KVL知，各电阻两端为同一电压；根据KCL,电路的总电流等于流过各并联电阻的电流之和。1.等效电导：2.电流分配：阻值越大（电导越小），分得的电流越小。3.功率分配：阻值越大（电导越小），分得的功率越小。四、电阻的混联既有电阻串联又有电阻并联的电阻电路称电阻混联电路。将电阻混联电路等效变换成一个电阻的方法是：改画原电路以清晰体现电阻之间的串联与并联，然后化简局部串联电阻和并联电阻直到得到一个等效电阻为止。求解串、并联电路的一般步骤1）求出等效电阻或等效电导2）应用欧姆定律求出总电压或总电流；3）应用欧姆定律或分压、分流公式求各电阻上...
