第三章 二元合金的相结构与结晶(金属学与热处理崔忠圻课后答案)VIP专享VIP免费

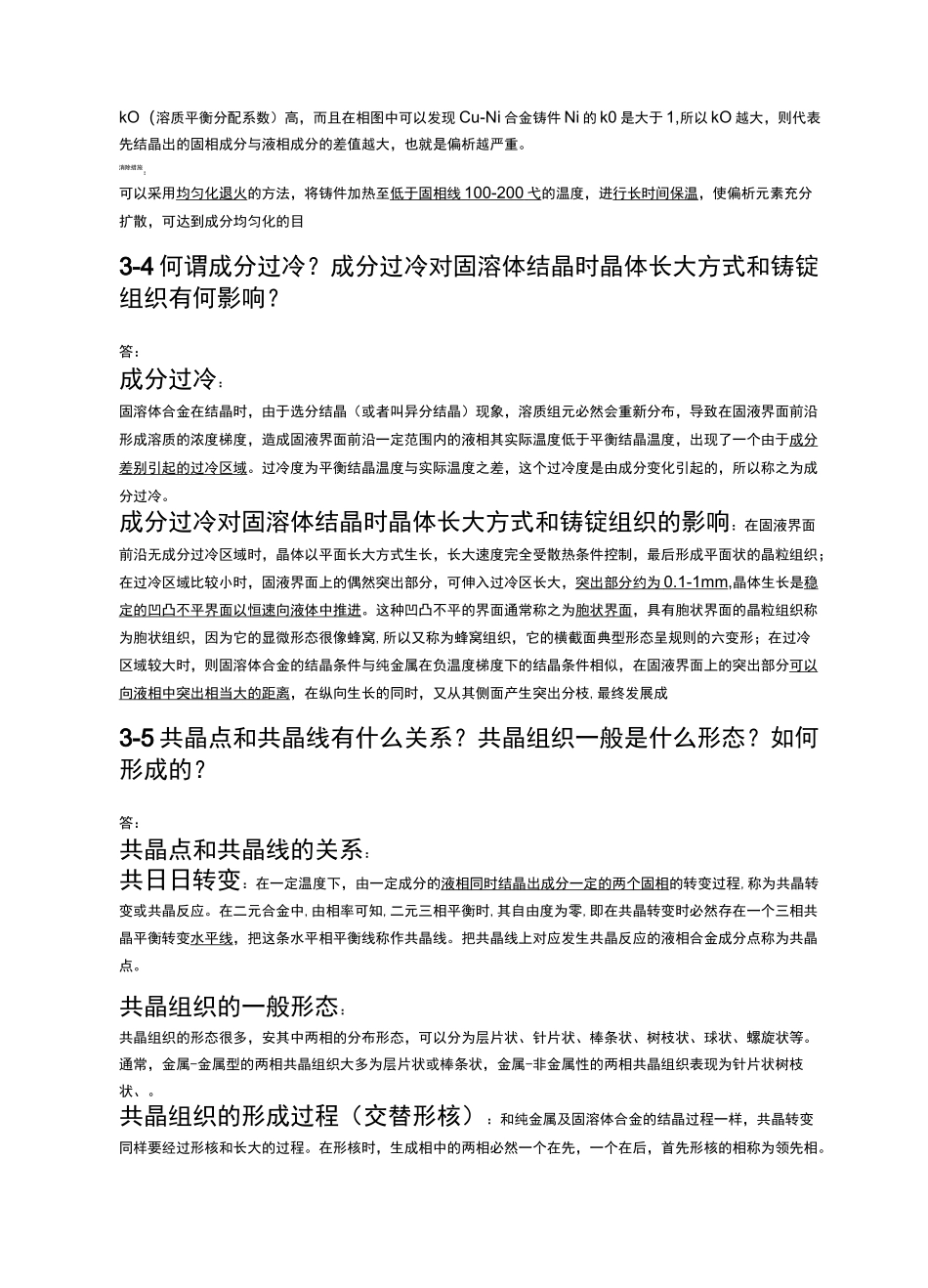

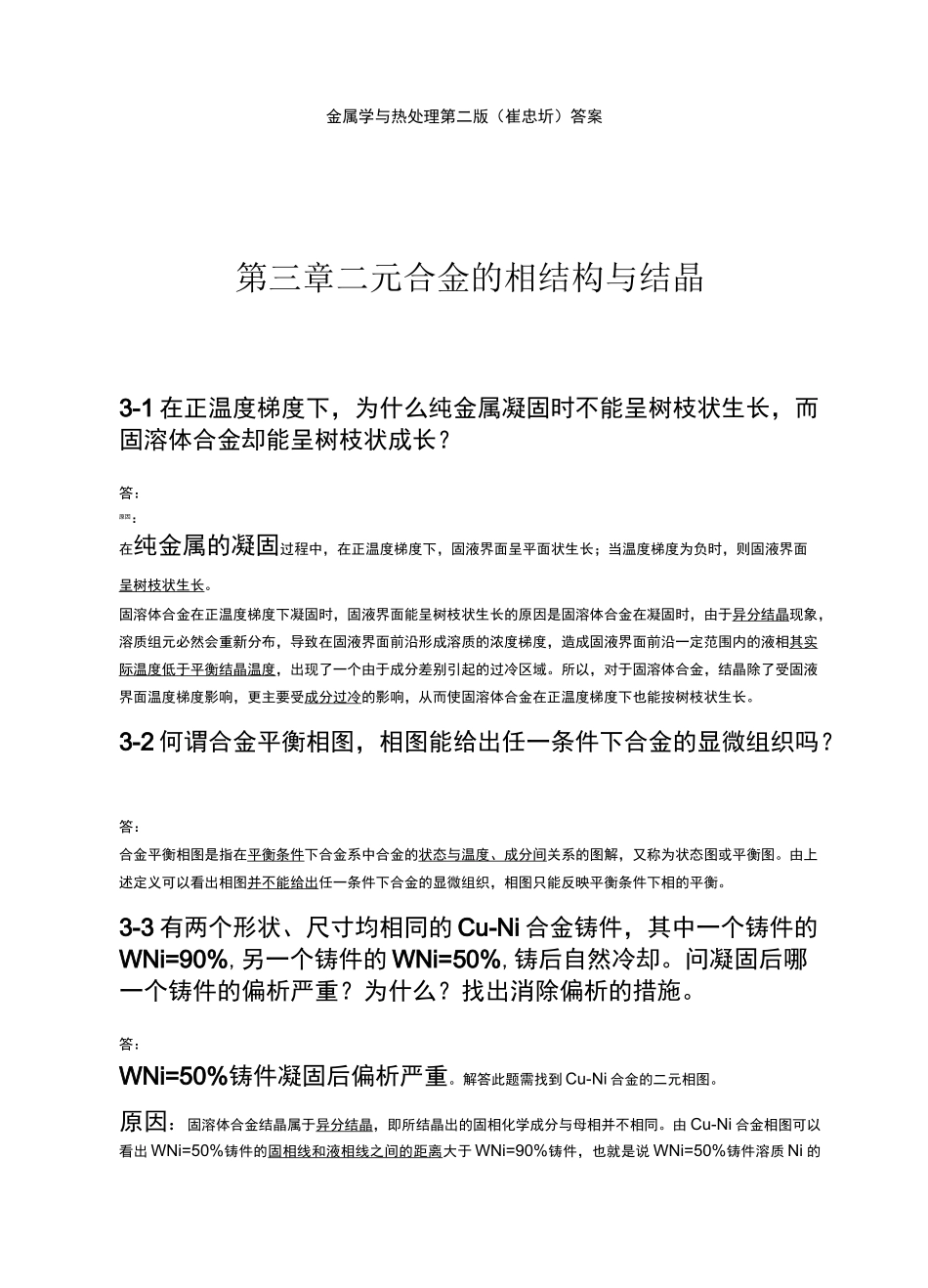

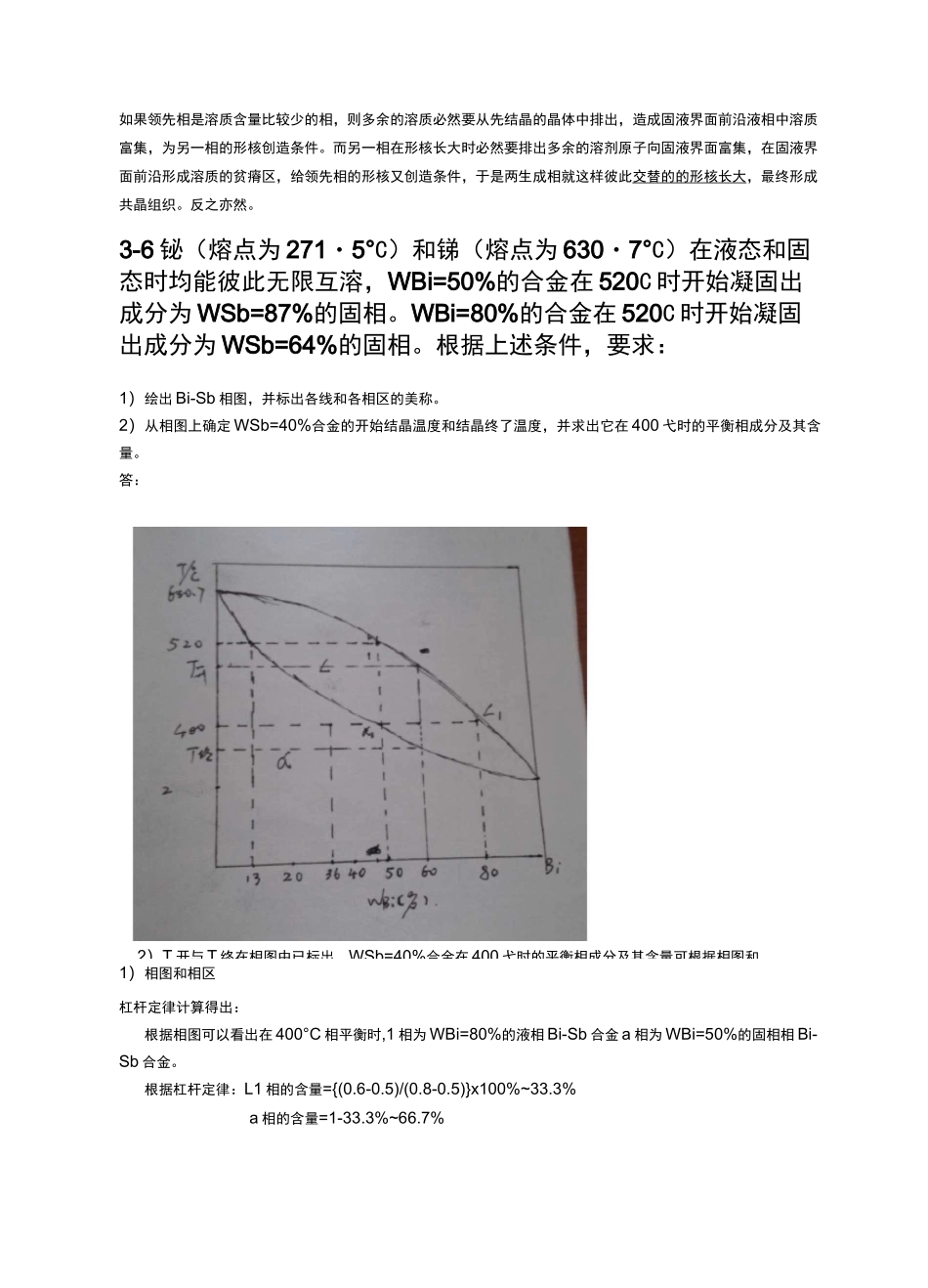

金属学与热处理第二版（崔忠圻）答案第三章二元合金的相结构与结晶3-1在正温度梯度下，为什么纯金属凝固时不能呈树枝状生长，而固溶体合金却能呈树枝状成长？答：原因：在纯金属的凝固过程中，在正温度梯度下，固液界面呈平面状生长；当温度梯度为负时，则固液界面呈树枝状生长。固溶体合金在正温度梯度下凝固时，固液界面能呈树枝状生长的原因是固溶体合金在凝固时，由于异分结晶现象，溶质组元必然会重新分布，导致在固液界面前沿形成溶质的浓度梯度，造成固液界面前沿一定范围内的液相其实际温度低于平衡结晶温度，出现了一个由于成分差别引起的过冷区域。所以，对于固溶体合金，结晶除了受固液界面温度梯度影响，更主要受成分过冷的影响，从而使固溶体合金在正温度梯度下也能按树枝状生长。3-2何谓合金平衡相图，相图能给出任一条件下合金的显微组织吗？答：合金平衡相图是指在平衡条件下合金系中合金的状态与温度、成分间关系的图解，又称为状态图或平衡图。由上述定义可以看出相图并不能给出任一条件下合金的显微组织，相图只能反映平衡条件下相的平衡。3-3有两个形状、尺寸均相同的Cu-Ni合金铸件，其中一个铸件的WNi=90%,另一个铸件的WNi=50%,铸后自然冷却。问凝固后哪一个铸件的偏析严重？为什么？找出消除偏析的措施。答：WNi=50%铸件凝固后偏析严重。解答此题需找到Cu-Ni合金的二元相图。原因：固溶体合金结晶属于异分结晶，即所结晶出的固相化学成分与母相并不相同。由Cu-Ni合金相图可以看出WNi=50%铸件的固相线和液相线之间的距离大于WNi=90%铸件，也就是说WNi=50%铸件溶质Ni的kO（溶质平衡分配系数）高，而且在相图中可以发现Cu-Ni合金铸件Ni的k0是大于1,所以kO越大，则代表先结晶出的固相成分与液相成分的差值越大，也就是偏析越严重。消除措施：可以采用均匀化退火的方法，将铸件加热至低于固相线100-200弋的温度，进行长时间保温，使偏析元素充分扩散，可达到成分均匀化的目3-4何谓成分过冷？成分过冷对固溶体结晶时晶体长大方式和铸锭组织有何影响？答：成分过冷：固溶体合金在结晶时，由于选分结晶（或者叫异分结晶）现象，溶质组元必然会重新分布，导致在固液界面前沿形成溶质的浓度梯度，造成固液界面前沿一定范围内的液相其实际温度低于平衡结晶温度，出现了一个由于成分差别引起的过冷区域。过冷度为平衡结晶温度与实际温度之差，这个过冷度是由成分变化引起的，所以称之为成分过冷。成分过冷对固溶体结晶时晶体长大方式和铸锭组织的影响：在固液界面前沿无成分过冷区域时，晶体以平面长大方式生长，长大速度完全受散热条件控制，最后形成平面状的晶粒组织；在过冷区域比较小时，固液界面上的偶然突出部分，可伸入过冷区长大，突出部分约为0.1-1mm,晶体生长是稳定的凹凸不平界面以恒速向液体中推进。这种凹凸不平的界面通常称之为胞状界面，具有胞状界面的晶粒组织称为胞状组织，因为它的显微形态很像蜂窝,所以又称为蜂窝组织，它的横截面典型形态呈规则的六变形；在过冷区域较大时，则固溶体合金的结晶条件与纯金属在负温度梯度下的结晶条件相似，在固液界面上的突出部分可以向液相中突出相当大的距离，在纵向生长的同时，又从其侧面产生突出分枝,最终发展成3-5共晶点和共晶线有什么关系？共晶组织一般是什么形态？如何形成的？答：共晶点和共晶线的关系：共日日转变：在一定温度下，由一定成分的液相同时结晶出成分一定的两个固相的转变过程,称为共晶转变或共晶反应。在二元合金中,由相率可知,二元三相平衡时,其自由度为零,即在共晶转变时必然存在一个三相共晶平衡转变水平线，把这条水平相平衡线称作共晶线。把共晶线上对应发生共晶反应的液相合金成分点称为共晶点。共晶组织的一般形态：共晶组织的形态很多，安其中两相的分布形态，可以分为层片状、针片状、棒条状、树枝状、球状、螺旋状等。通常，金属-金属型的两相共晶组织大多为层片状或棒条状，金属-非金属性的两相共晶组织表现为针片状树枝状、。共晶组织的形成过程（交替形核）：和纯金属及固溶体合金的结晶过程一样，共晶转变同样要经过形核和长大的过程。在形核时，生成相中的两相必然一个在先...
