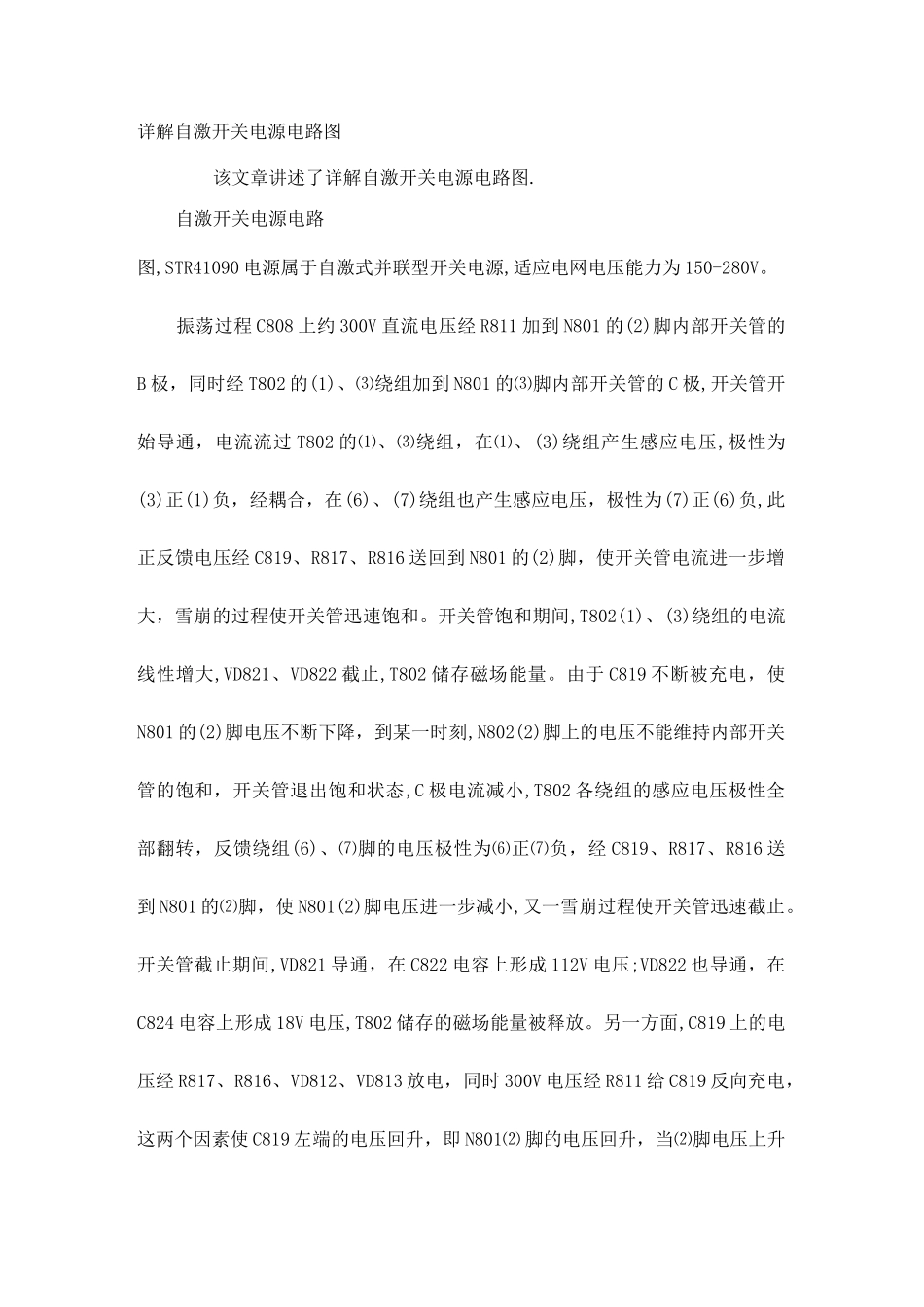

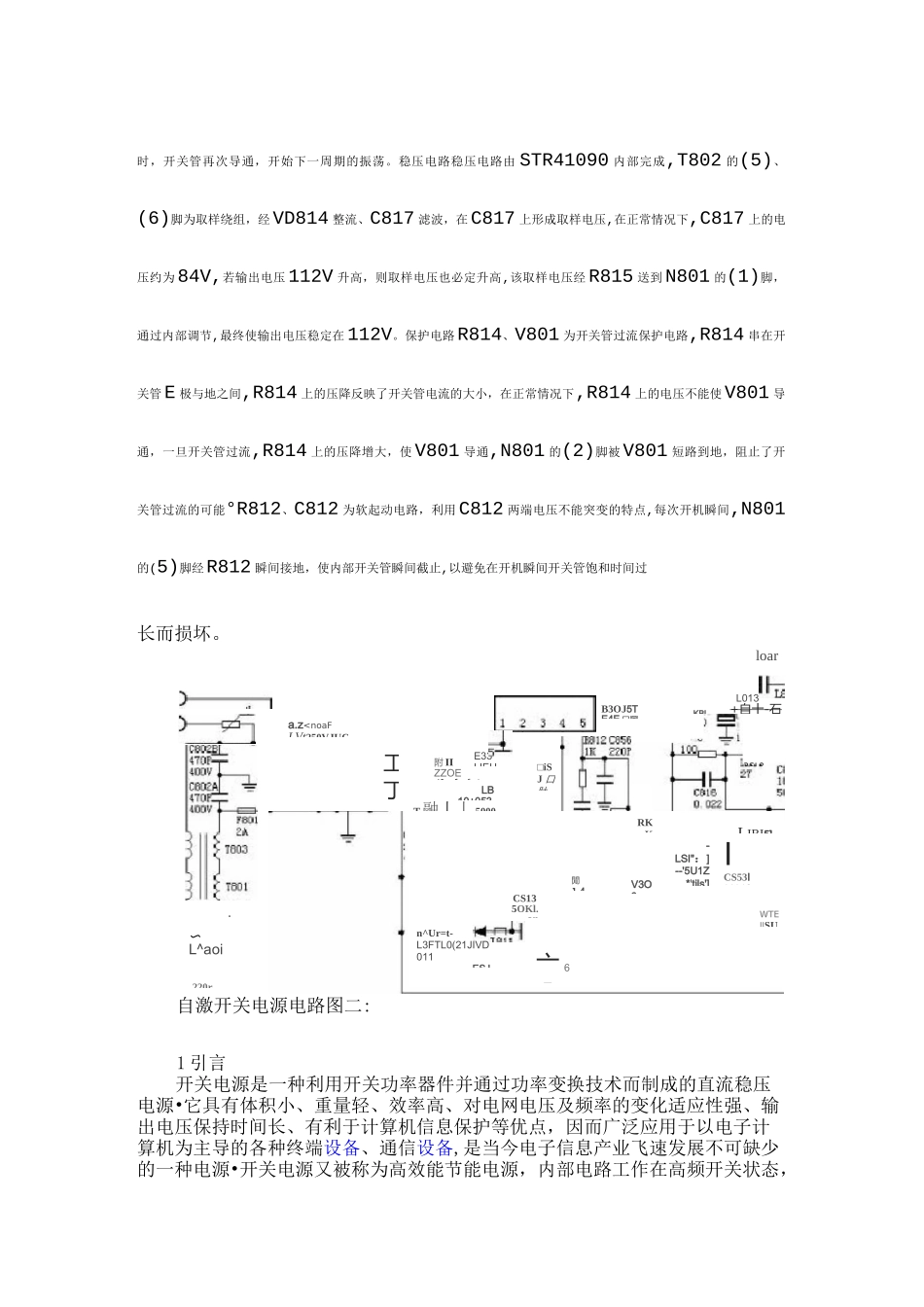

详解自激开关电源电路图该文章讲述了详解自激开关电源电路图.自激开关电源电路图,STR41090电源属于自激式并联型开关电源,适应电网电压能力为150-280V。振荡过程C808上约300V直流电压经R811加到N801的(2)脚内部开关管的B极,同时经T802的(1)、⑶绕组加到N801的⑶脚内部开关管的C极,开关管开始导通,电流流过T802的⑴、⑶绕组,在⑴、(3)绕组产生感应电压,极性为(3)正(1)负,经耦合,在(6)、(7)绕组也产生感应电压,极性为(7)正(6)负,此正反馈电压经C819、R817、R816送回到N801的(2)脚,使开关管电流进一步增大,雪崩的过程使开关管迅速饱和。开关管饱和期间,T802(1)、(3)绕组的电流线性增大,VD821、VD822截止,T802储存磁场能量。由于C819不断被充电,使N801的(2)脚电压不断下降,到某一时刻,N802(2)脚上的电压不能维持内部开关管的饱和,开关管退出饱和状态,C极电流减小,T802各绕组的感应电压极性全部翻转,反馈绕组(6)、⑺脚的电压极性为⑹正⑺负,经C819、R817、R816送到N801的⑵脚,使N801(2)脚电压进一步减小,又一雪崩过程使开关管迅速截止。开关管截止期间,VD821导通,在C822电容上形成112V电压;VD822也导通,在C824电容上形成18V电压,T802储存的磁场能量被释放。另一方面,C819上的电压经R817、R816、VD812、VD813放电,同时300V电压经R811给C819反向充电,这两个因素使C819左端的电压回升,即N801⑵脚的电压回升,当⑵脚电压上升0.6V以上220ra.z
