第二篇 钢筋和混凝土的组合作用VIP免费

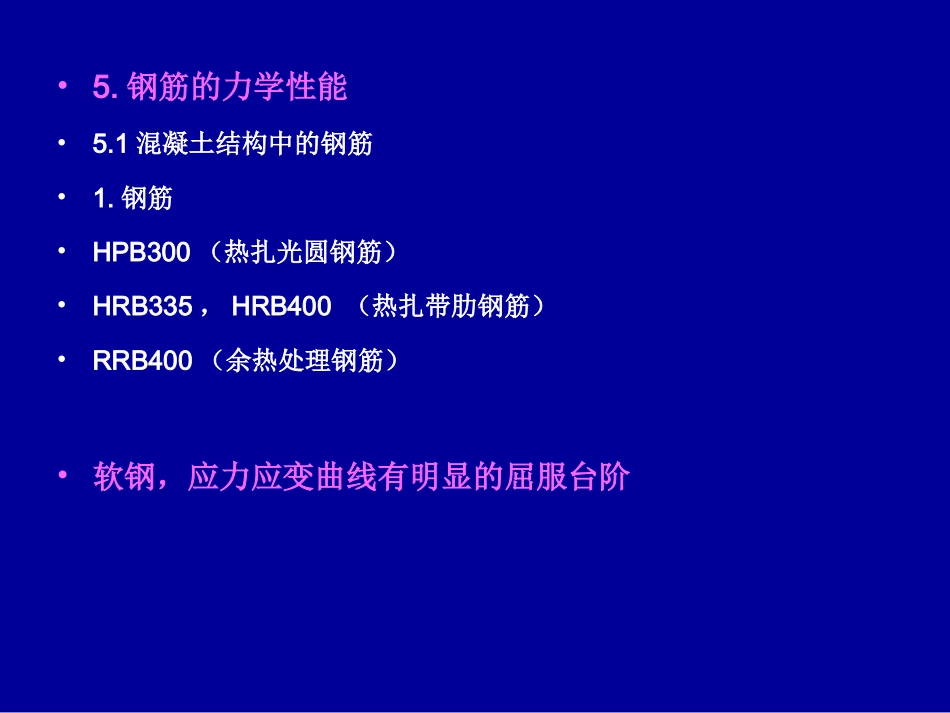

•钢筋混凝土原理和分析•硕士研究生课程•第二篇钢筋和混凝土的组合作用•5.钢筋的力学性能•5.1混凝土结构中的钢筋•1.钢筋•HPB300（热扎光圆钢筋）•HRB335，HRB400（热扎带肋钢筋）•RRB400（余热处理钢筋）•软钢，应力应变曲线有明显的屈服台阶•2.高强钢筋•高强钢丝（抗拉强度>1000）•钢铰线（3～7股扭结而成）•热处理钢筋（φ6～φ10）•硬钢，应力应变曲线无明显屈服台阶2Nmm•3.型钢•钢管、工字钢、方钢等•一般为软钢•4.钢丝网水泥•用细钢丝编织成网片，浇注水泥砂浆后成薄板状。•5．其他材料•竹子、铸铁、钢纤维、玻璃纤维等•5.2应力－应变曲线•5.2.1软钢•屈服强度、极限强度、弹性模量、极限延伸率或•yfbfsE5101.5byff.•1.两折线模型•不考虑钢筋的硬化与下降两阶段sssysysyEf•2.三折线模型•考虑钢筋硬化按线性变化，但不考虑钢筋下降阶段•——屈服台阶终应变，经试验得：•Ⅰ级钢为，Ⅱ级钢为•——硬化系数，经试验得：•Ⅰ级钢为0.016，Ⅱ级钢为0.04()sssysyysshysshSsshEffEsh21.961021.5810(0.01)ssEE（清华大学）•(3)全曲线模型•考虑钢筋硬化按曲线变化，但不考虑钢筋下降阶段sssysyysshsshssuEff2()2(60)()60()22(301)sshsshsysshmmffr22()(301)60115suyffrrmrsushr0.02~0.025su(1.50~1.58)suyff•根据清华大学资料，建议Ⅰ级钢1.58suyffⅡ级钢1.53suyffⅢ级钢1.50suyff5.2.2硬钢应力－应变曲线：0.75ebf0.2(0.8~0.9)bff0.20.85bff（我国）0sesssEsenssespspeeE(7~30)n13.50.20.002ssssEf（我国）•5.3反复荷载作用下变形•重复加载：单方向加、卸载、加载．．．•反复加载：拉、压双方向加载、卸载、（反向）加载．．．•钢筋重复加载应力－应变曲线：•钢筋屈服后卸载，平行初始加载线，卸载至零有残余应变，随卸载应变值而增大，再加载则沿卸载线上升，到原卸载点后，应力继续提高，然后沿新的更高曲线段上升，但屈服台阶消失，极限强度与原来相近，而相应应变和延伸率降低。resrb5•钢筋反复加载曲线：(1)钢筋屈服之前，卸载和再加载，应力—应变按原弹性关系变化，无残余变形。(2)钢筋屈服之后，卸载线平行于初始加载线，完全卸载后有残余应变，且随卸载时应变增大而增大。(3)反向再加载，则由于包兴格效应其弹性极限显著降低，当应力低于原始屈服强度时，应力应变曲线就变成了非线性，称为软化曲线。(4)反向卸载线仍平行与初始加载线。(5)将同方向（拉或压）加载的应力－应变曲线中，超过前一次加载最大应力的区段（图中粗实线）平移相连后得到的曲线称为骨架曲线，在受拉与受压方向各有一条，而首次加载方向的骨架曲线与钢材一次拉伸曲线一致，而反向加载骨架曲线却有明显差别，主要表现在第一次反向加载屈服点降低，且无明显屈服台阶，但后继的应力—应变曲线基本相符。(0)sresr•包兴格效应：•钢筋一次受力屈服后，反向加载时弹性极限显著降低，且首次加载达到的应变值越大，反向弹性极限降低越多，该现象称为包兴格效应。••加藤模型：对软化曲线建立如图所示局部坐标，坐标原点为加载或反向加载的起点O，局部坐标中Ａ点应力为前次同向加载的最大应力，割线模量。加滕建议软化段曲线为：OA(0)AE1(1)0aaaa1aa•.•试验给出：由原点O的斜率sddE可得：ssAEaEElg(10)6sAresEE12resssres——反向加载历史的骨架应变值之和12,,ss——反向加载骨架应变增量，见图可得：1aa•Kent-Park模型：采用Ramberg—Osgood应力—应变曲线的形式，•建议软化曲线为：•在整体坐标系中：•••在局部坐标系中：11rssssischE...
